Дамп с eeprom
Size: a a a
2020 June 28
.

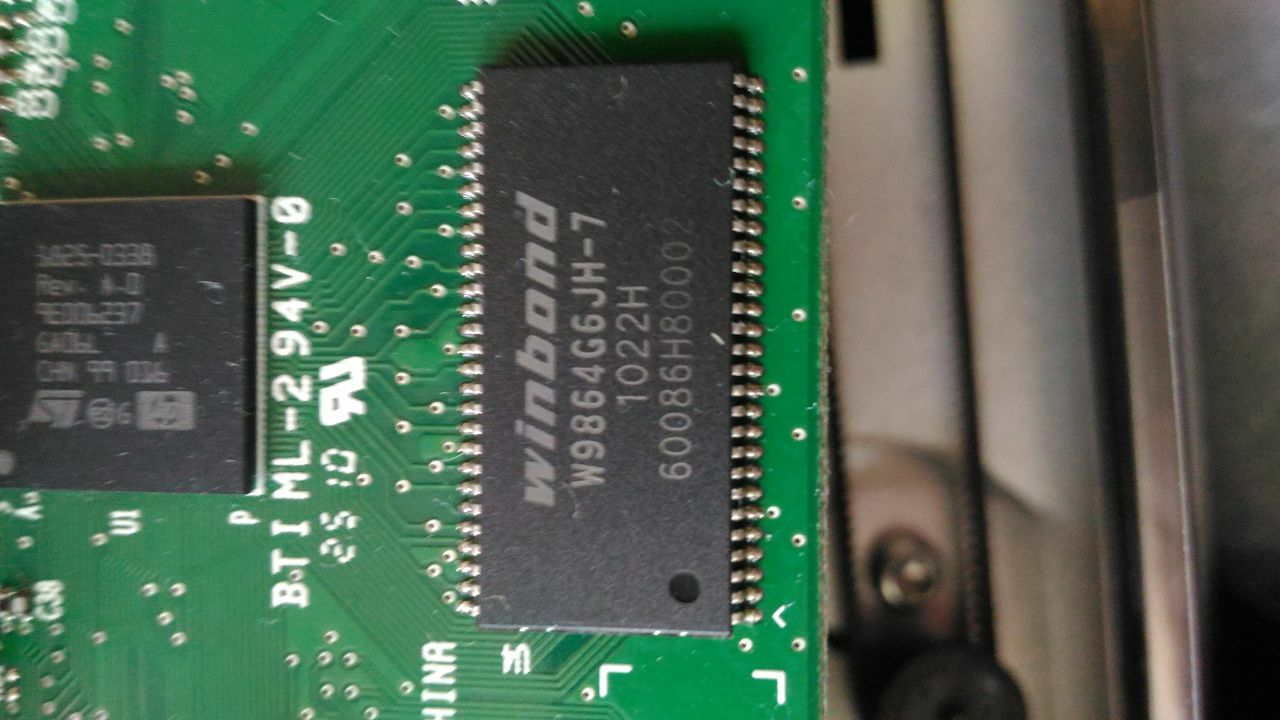

Оператива
.

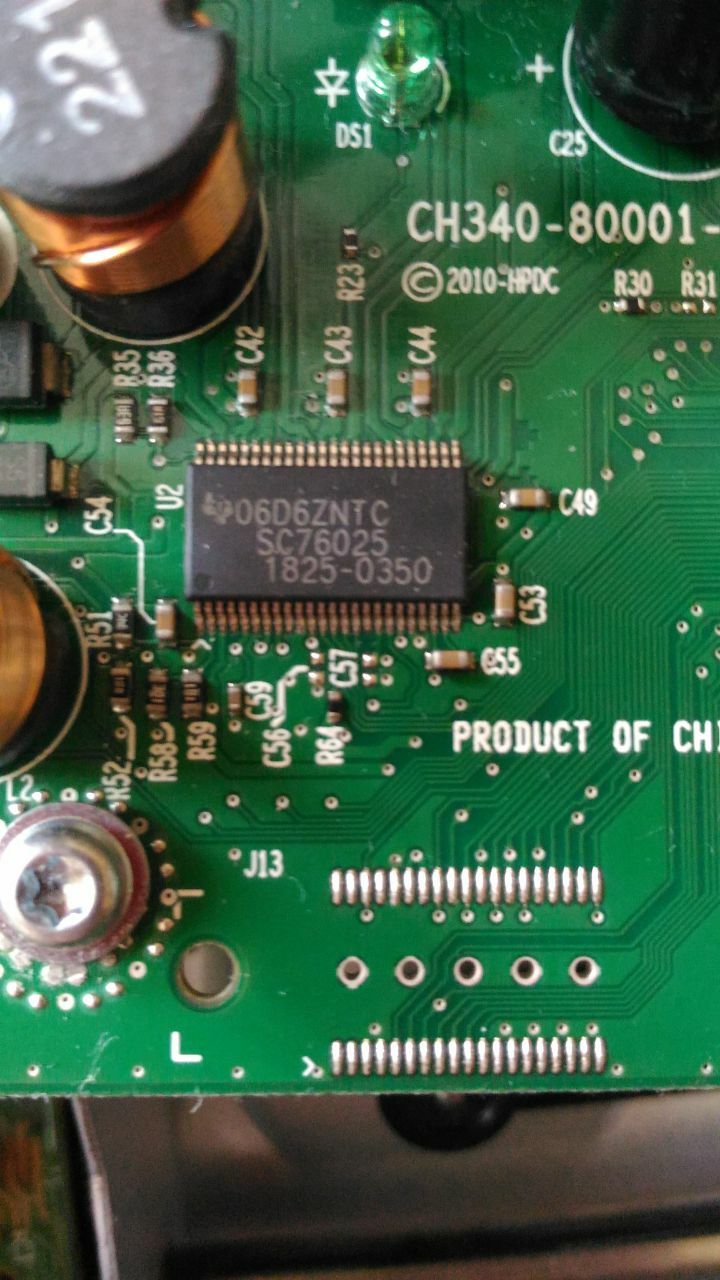

Драйвер электромоторов
.

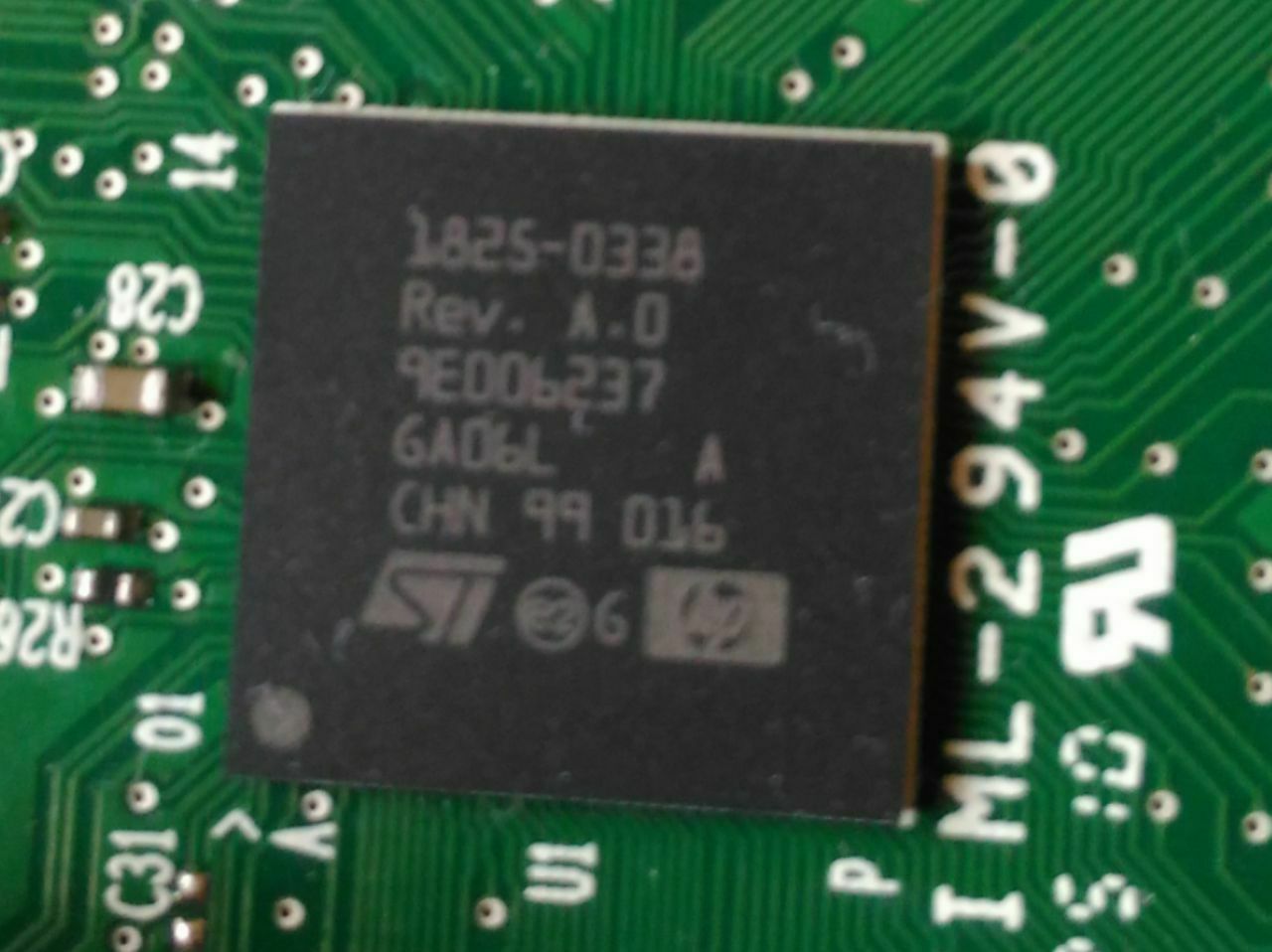

Проц
.
Здесь операционная система принтера, весит 2 мб.
.
Информация о принтере и какие-то ключи
.
Проц архитектуры arm, но непонятно какой версии
.
Соответственно, вот этот файл без "артефактов" хочется прочитать.
На версии armv4 big-endian увидел в начале запись xml файла с ссылками на схемы.
Все ссылки дохлые
На версии armv4 big-endian увидел в начале запись xml файла с ссылками на схемы.
Все ссылки дохлые
.
Пример такой ссылки
http://www.hp.com/schemas/imaging/con/ledm/events/2007/09/16
http://www.hp.com/schemas/imaging/con/ledm/events/2007/09/16
DS
Задача:
Есть принтер hp deskjet 1000.
Хочется понять как в прошивке (которая записана на eeprom/flash) устроена передача по шлейфу lvds.
Есть принтер hp deskjet 1000.
Хочется понять как в прошивке (которая записана на eeprom/flash) устроена передача по шлейфу lvds.
Не совсем понял что вы хотите узнать. Я бы начал не с дампа прошивок, а просто логическим анализатором подключился бы на эту шину и посмотрел бы что там происходит
.
Не совсем понял что вы хотите узнать. Я бы начал не с дампа прошивок, а просто логическим анализатором подключился бы на эту шину и посмотрел бы что там происходит
Это сделано
.
Вот здесь, плюс проверил самостоятельно через dslogic
DS
Это сделано
Ну окей, там происходит "что-то", что вам ещё нужно от него? Вы хотите свои команды отправлять? Или свою каретку сделать?
.
Ну окей, там происходит "что-то", что вам ещё нужно от него? Вы хотите свои команды отправлять? Или свою каретку сделать?
Глобальная цель:
сделать polyjet 3d принтер из дешевого струйника.
То есть на струйный принтер hp можно будет залить свою прошивку, либо с stm32 реализовать управление той же периферией(картриджи, положение, моторы, сенсоры)
сделать polyjet 3d принтер из дешевого струйника.
То есть на струйный принтер hp можно будет залить свою прошивку, либо с stm32 реализовать управление той же периферией(картриджи, положение, моторы, сенсоры)
.
Проект, естественно, opensource как reprap
DS
Прекольно.
.
Ну окей, там происходит "что-то", что вам ещё нужно от него? Вы хотите свои команды отправлять? Или свою каретку сделать?
На данный момент хочется из дампа прошивки получить хороший asm-код
.
Дамп прошивки
DS
Ну тогда я бы попытался распознать что каждая команда делает. Вам все равно нужно будет писать свою прошивку с нуля, зачем вам вникать в то, что вы почти не будете использовать?
.
Ну тогда я бы попытался распознать что каждая команда делает. Вам все равно нужно будет писать свою прошивку с нуля, зачем вам вникать в то, что вы почти не будете использовать?
Там тайминги на железо и протокол для "общения" с двумя другими чипами(на каретке и внутри картриджа), который можно только угадывать без знания исходной прошивки)
