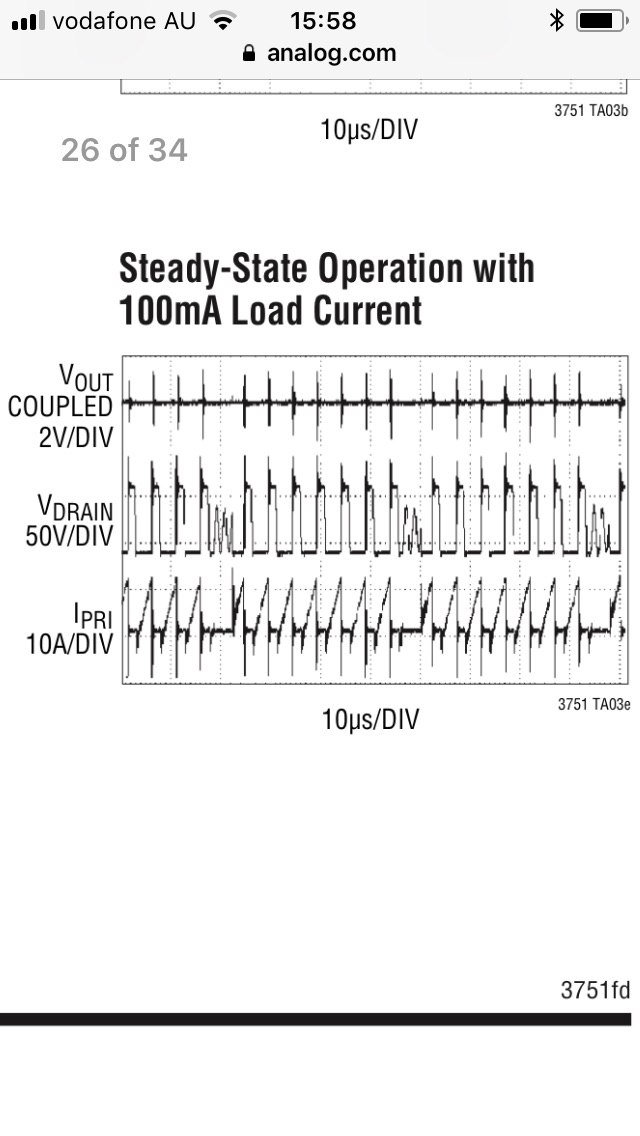

Выходное напряжение похоже на осциллограмму в даташите на странице 26 справа внизу

Вот думаю это я не очень или микросхема

Я про напряжение на стоке ключа. У вас там транс в насыщение, случаем, не уходит?

Попробую снять сегодня посмотреть но вроде нет

Ощущение что она вообще в discontinuous mode работает

Тогда почему ripple большой?

Он не то чтобы большой. Он скорее неправильный. Там резкий бросок тока и потом осцилляции затухающие и потом пауза.

Похож на Vout

Это с нагрузкой 1.8к @300Vrms?

Угу

Нагрузка чисто активная? Резистор безиндуктивный?

Тестировал на резисторе т.е должна быть чисто пассивной. Типо такого резистор https://au.rs-online.com/mobile/p/products/8459996/?grossPrice=Y&ef_id=EAIaIQobChMI48mLztC94gIVmg4rCh28Ewi7EAQYASABEgLQw_D_BwE:G:s&s_kwcid=AL!8733!3!99325693714!!!g!734162663986!&cm_mmc=AU-PLA-DS3A-_-google-_-PLA_AU_EN_Connectors-_-Rf_And_Coaxial_Connectors-_-PRODUCT_GROUP&matchtype=&pla-734162663986&gclid=EAIaIQobChMI48mLztC94gIVmg4rCh28Ewi7EAQYASABEgLQw_D_BwE&gclsrc=aw.ds

Он ж проволочный

Ну я не думаю что там очень существенная индуктивность

Подскажите, пожалуйста вот с чем...
Есть zynq-7000 (cortex-a9) на одном ядре которого крутится Linux, а на другом FreeRTOS. Сначала всё было хорошо, а теперь есть проблема. Раз в несколько минут всё намертво виснет.
Вопрос: что делать-то? Как понять причину? Как устранить проблему?

ЗЫ Пользоваться умею только стандартной отладкой через jtag. Но виснет так качественно, что jtag не работает - только сброс питания помогает. Читаю в инете, что есть какие-то coresight, загадочный trace-модуль в составе процессора cortex-a9, но что это такое и как им пользоваться тяжело разобраться. И какие аппаратные дополнительные средства нужны для использования этих блоков?

может просто питания не хватает

Да, возможно - было такое на альтере - виноватыми оказались китайские провода от лабораторного БП. Выкинул их, поставил медные - и все пошло. Проявлялось примерно так же - запускается и через короткое время виснет.

Маловероятно, что питание... Есть способ вызвать повторение бага в предсказуемый момент времени. Вот только засада в том, что попытка пройти в дебаггере проблемный кусок кода к зависанию не приводит... либо не в том месте ищется проблема. (Речь про FreeRTOS-ную часть).

Дедлоки?
