T

Thorn in ELECTRONIX

reel — катушка (на которую лента наматывается), а не труба...

источник

16:19пожаловаться #1

D

Doka in ELECTRONIX

Amigos

Кто в курсе, у Maxim + на конце у элемента, это тот же элемент что и без плюса?
вот например есть такая микруха MAX1748EUE, но поставщики также предлагают MAX1748EUE+ по более дешевой цене.

а для чего для TFT-LCD нужен DC/DC с тремя напряжениями?

A

а для чего для TFT-LCD нужен DC/DC с тремя напряжениями?

Ну вот есть такие тфт, там даже не 3, а 5 напряжений

источник

17:45пожаловаться #3

I

Ilya in ELECTRONIX

1. Питание логики
2 и 3 это + и - аналоговые. ИМХО

источник

17:48пожаловаться #4

D

Doka in ELECTRONIX

ааа... типа напряжения для самой матрицы

источник

17:51пожаловаться #5

I

Ilya in ELECTRONIX

Да.

источник

17:53пожаловаться #6

T

Th0r in ELECTRONIX

Doka

ааа... типа напряжения для самой матрицы

обычно Vgh и Vgl верхний и нижний уровни для затворов - 20-25 и -5 - -10в

источник

17:53пожаловаться #7

I

Ilya in ELECTRONIX

Ещё может быть питание подсветки

источник

17:53пожаловаться #8

2019 April 26

D

Doka in ELECTRONIX

Th0r

обычно Vgh и Vgl верхний и нижний уровни для затворов - 20-25 и -5 - -10в

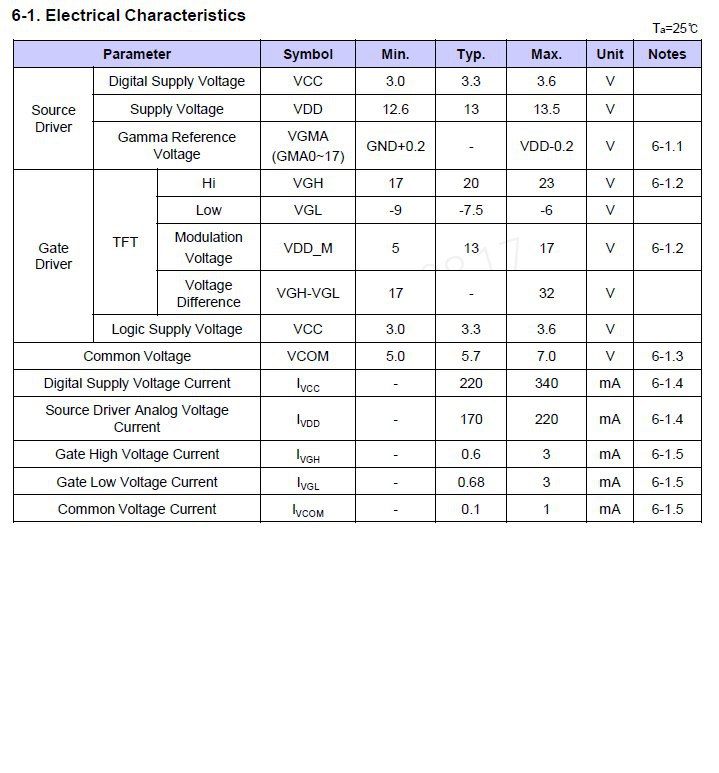

это мрак какой-то.... 3,3 13 20 -7,5 5.7 врядли тут одним корпусом обойтись

источник

12:45пожаловаться #9

D

Doka in ELECTRONIX

Ilya

Ещё может быть питание подсветки

так там же по току стабилизация.. врядли есть где-то совмещённые DC/DC

источник

12:45пожаловаться #10

T

Th0r in ELECTRONIX

Doka

это мрак какой-то.... 3,3 13 20 -7,5 5.7 врядли тут одним корпусом обойтись

ну в старых - да 2-3 микрухи, более менее новые - 1

источник

12:46пожаловаться #11

T

Th0r in ELECTRONIX

подсветка всегда отдельно, даже если на одной плате

источник

12:46пожаловаться #12

KA

Konstantin Akmarov in ELECTRONIX

кто-нибудь знает хороший RF приёмник с входной полосой >350МГц и рабочим диапазоном от 700 до 3000 МГц, со встроенными АЦП желательно, для демодуляции цифровых сигналов начиная от BPSK и заканчивая 16QAM

источник

17:21пожаловаться #13

D

Doka in ELECTRONIX

@DarkDiver59 есть идеи?.. загружаю ПДФку 1,5Мб

источник

18:37пожаловаться #14

D

Doka in ELECTRONIX

Konstantin Akmarov

кто-нибудь знает хороший RF приёмник с входной полосой >350МГц и рабочим диапазоном от 700 до 3000 МГц, со встроенными АЦП желательно, для демодуляции цифровых сигналов начиная от BPSK и заканчивая 16QAM

https://www.xilinx.com/products/silicon-devices/soc/rfsoc.html 👍🏻

Xilinx

Zynq UltraScale+ RFSoC

Zynq UltraScale+ RFSoCs integrate multi-giga-sample RF data converters and soft-decision forward error correct (SD-FEC) into a MPSoC architecture.

источник

18:38пожаловаться #15

T

Thorn in ELECTRONIX

Konstantin Akmarov

кто-нибудь знает хороший RF приёмник с входной полосой >350МГц и рабочим диапазоном от 700 до 3000 МГц, со встроенными АЦП желательно, для демодуляции цифровых сигналов начиная от BPSK и заканчивая 16QAM

такой полосы даже у топовых RTSA от Tektronix нет, вот если только https://www.tek.com/spectrum-analyzer/rsa7100a-real-time-spectrum-analyzer

источник

18:52пожаловаться #16

K

Kompot in ELECTRONIX

Konstantin Akmarov

кто-нибудь знает хороший RF приёмник с входной полосой >350МГц и рабочим диапазоном от 700 до 3000 МГц, со встроенными АЦП желательно, для демодуляции цифровых сигналов начиная от BPSK и заканчивая 16QAM

У нас для такого юзается связка AD9361 + Snapdragon 600

источник

18:55пожаловаться #17

K

Kompot in ELECTRONIX

190 - 4000 МГц, 64QAM

источник

18:55пожаловаться #18

KA

Konstantin Akmarov in ELECTRONIX

У ad9361 всего 56МГц полосы

источник
