Не похоже, потому что катушки относительно  микрухи по разному стоят. Во всяком случа в оркаде полная фигня получится. Хотя не знаю, насколько сейчас продвинулись остальные кады в этом деле.

хотя да

спасибо.

Всем привет. Подскажите по работе с CAN, в частности по UAV-CAN. Есть два микроконтроллера, atmega2560 и stm32f407, работают от 3.3в.  Нужно их повесить в сеть UAV-CAN. Есть трансиверы mcp2551, работающие от 5в. Если я правильно понял, stm подключаем через mcp2551 с использованием встроенного CAN-интерфейса в режиме Master через резистивный делитель по rx (или без него, т.к. эта нога вроде 5в толерантна). А для меги в промежуток между контроллером и mcp2551 нужно воткнуть mcp2515, запитав её от 3.3в. т.к. собственного can-интерфейса у неё нет. Правильно-ли я думаю? Какие могут быть подводные камни?

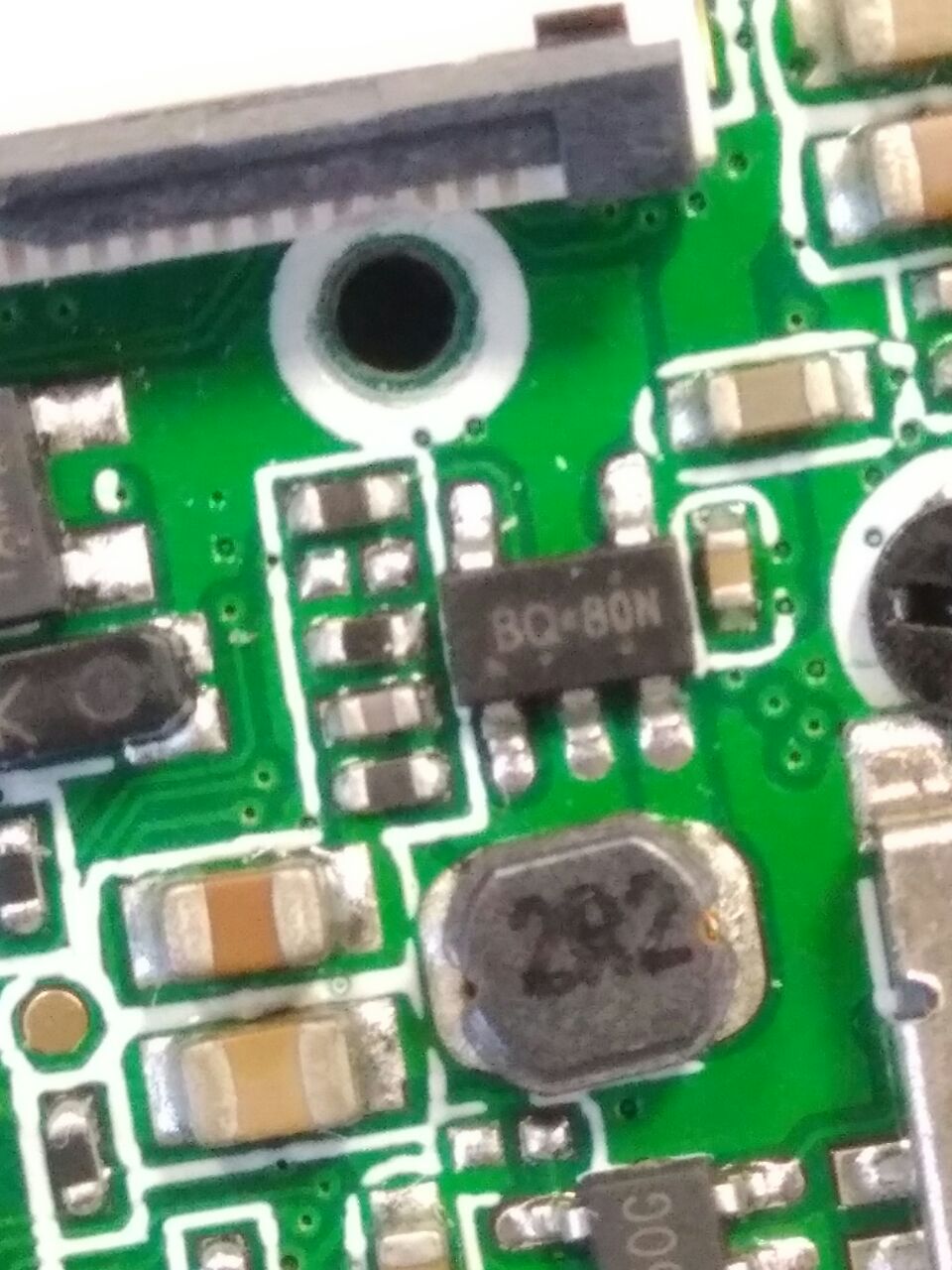

А как по маркировке определить что за dcdc?

лучше всего поискать трансивер, у которого VCC и VIO отдельные

тогда можно на VIO 3V3 подать будет и не париться

Спасибо!

а ты уверен, что именно в нём проблема?

замерял напряжение на выходе?

на выходе после катушки, разумеется

сейчас буду измерять, не ясно где был выход ;)

можно было тыком найти)))

посмотреть какая нога на катушку и идёт

и после катушки измерять

@mc1313 благодарю, поищу. Кроме согласования уровней никаких косяков на первый взгляд не видно?

так сходу не видно

подумай ещё, не нужна ли изоляция от шины
