2017 December 27
NT
Обленились конструктора
T
... да че там далеко... Байкала нет
они что-то знают? ))
TK
TDMS и CSI2. тактовые 300-500 мгц, полоса 1ггц. Я просто в одном из дизайнов с проблемой столкнулся, я так понимаю именно signal integrity check может проверить это (судя по http://wiki.altium.com/download/attachments/44108732/sabunin12_SI.pdf)
Hyperlynx
TK
В альтиуме анализ скрыт и возможностей мало и поэтому я думаю что он там грубее
TK
а в Hyperlynx можно даже тестовую последовательность певдослучайную задать
TK
глазковые диаграммы посмотреть
TK
и прочие многие фичи
TK
у ST Microelectronics есть неплохой мануал о том как быстро смоделировать простейший случай SI
TK
нно там не дифпары. дифпары делать придется самому там
TK
у стм32 нет дифпар кроме usb и dsi у старших
LD
Присоединюсь к комментаторам выше. На таких частотах достаточно просто соблюдать однородность импеданса и все будет хорошо
BV
Присоединюсь к комментаторам выше. На таких частотах достаточно просто соблюдать однородность импеданса и все будет хорошо
В том и дело, что это всегда компромисс. bga и сразу надо 0.1-0.125 дорожки делать. А потом еще и выравнивать, длину цепей. А проверить насколько этот компромисс успешен надо
DK
Неки на таком расстоянии(вывод из под bga) не вносят особого влияния. Там нечего моделировать
DK
У вас не настолько быстрая цифра чтобы так заморачиваться.
LD
Denis Kolosov
У вас не настолько быстрая цифра чтобы так заморачиваться.
+
LD
В том и дело, что это всегда компромисс. bga и сразу надо 0.1-0.125 дорожки делать. А потом еще и выравнивать, длину цепей. А проверить насколько этот компромисс успешен надо
Тут ведь вот какое дело, БГА разное бывает. И даже в случае микробга, можно просто подобрать стекап платы для соблюдения импеданса при узких полосках
BV
Тут ведь вот какое дело, БГА разное бывает. И даже в случае микробга, можно просто подобрать стекап платы для соблюдения импеданса при узких полосках
Да, тут вы правы. Экономлю.
2017 December 28
TK

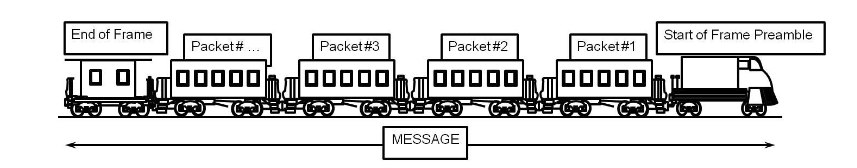

https://pp.userapi.com/c841536/v841536495/4a854/j139Xdm0Xe4.jpg картинка для привлечения внимания
TK
Где посмотреть зарубежные эргономические стандарты на длительность удерживания тактильной кнопки для включения-выключения устройств?
