EP
Нет, работа по выходному напряжению не будет работать правильно, т.к падение напряжения будет зависить от температуры и конкретного образца (лазерный диод). Придется ставить дополнительный резистор или датчик холла
Size: a a a
2020 February 07
С
Evgeniy Panchenko
Теоретический вопрос: Есть импульсный источник тока с довольно большими пульсациями по выходу (порядка 400мА при токе 12А). Хочу поставить на выходе LDO на полевом транзисторе чтобы уменьшить пульсации по току. Меняется ли в данном случае цепь обратной связи в LDO или я так же мониторю напряжение на выходе и сравниваю его с опорным?
Пульсации можно уменьшить поставив более жирную индуктивность намотанную плоским проводом (или толстым литцендратом) и более толстую емкость (low esl) в парралель (только керамика есс-но, никаких танталов). Ток мерить в любом случае на шунте, лучше metal foiled 10ppm, 10 мОм, (не будет сильно греться и шуметь). Резистор вверху фидбэка и на операционниках лучше тоже заблокировать капами по 10-20 пик.
С
При удачной трассировке (и схеме) можно достичь пульсаций 3-5мА на 1 ампер выходного тока "на столе".
EP
При удачной трассировке (и схеме) можно достичь пульсаций 3-5мА на 1 ампер выходного тока "на столе".
Спасибо за совет! Сейчас попробую подобрать подходящий р-канальный транзистор. Вроде видел где-то с сопротивлением порядка 2мОм при токе в 10А
С
Evgeniy Panchenko
Спасибо за совет! Сейчас попробую подобрать подходящий р-канальный транзистор. Вроде видел где-то с сопротивлением порядка 2мОм при токе в 10А
Зачем р? Не можете поставить n в катод лазера?
С
У infineon есть экземпляры 0.6 мОм в direct-fet корпусах. Легко параллелятся на плате под общий радиатор.
EP
Зачем р? Не можете поставить n в катод лазера?
С катодом проблема т.к корпус лазера соединён с корпусом а он по правилам заземлён. Из-за этого придётся ставить транзистор на анод
Д
Бластер на подходе
Д
Скоро бахнем
С
Evgeniy Panchenko
С катодом проблема т.к корпус лазера соединён с корпусом а он по правилам заземлён. Из-за этого придётся ставить транзистор на анод
На корпусе +? Как у китайских dpss?
EP
На корпусе +? Как у китайских dpss?
На корпусе дома - и через корпус устройства соединён с землей
2020 February 08
EP
Хотя я так подумал, макс падение наряжение на лазере 12В. Я могу просто операционник запитать от 24В и управлять н-канальным транзистором спокойно
l
Evgeniy Panchenko
С катодом проблема т.к корпус лазера соединён с корпусом а он по правилам заземлён. Из-за этого придётся ставить транзистор на анод
или изолировать держатель лазера от корпуса теплопроводящей резиной. это тоже помогает.
l
охлаждение не сильно ухудшается, зато имеем полностью изолированный диод
2020 February 11
EP

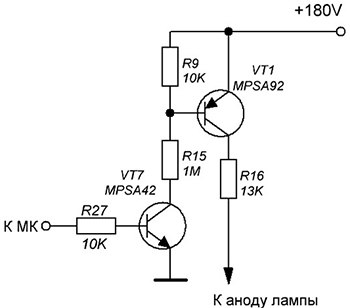

небольшой вопрос: если необходимо сделать LDO но высоковольтный (не в смысле падения напряжения на нем а то что он на высоком потенциале ~500В), что будет наилучшим решением для контроля затвора? на ум приходит оптопара в качестве развязки либо каскад на транзисторах как народ использует в газоразрядных индикаторах (https://lh3.googleusercontent.com/proxy/_6ljdZt2e5viFFGaDkE6wkAj-_RCs4c-oXh1wzTFWF7ufMtnSUyPibBqGcEfbimGa89yQnwFaWO5SBGUzCEb4V-5kK0TXHwHhpxJy24iOePZ6o_Ndmc)
DS
Evgeniy Panchenko
небольшой вопрос: если необходимо сделать LDO но высоковольтный (не в смысле падения напряжения на нем а то что он на высоком потенциале ~500В), что будет наилучшим решением для контроля затвора? на ум приходит оптопара в качестве развязки либо каскад на транзисторах как народ использует в газоразрядных индикаторах (https://lh3.googleusercontent.com/proxy/_6ljdZt2e5viFFGaDkE6wkAj-_RCs4c-oXh1wzTFWF7ufMtnSUyPibBqGcEfbimGa89yQnwFaWO5SBGUzCEb4V-5kK0TXHwHhpxJy24iOePZ6o_Ndmc)
в индикаторах используют редкую ИН1, тебе имхо, от частоты надо отталкиваться
EP
в индикаторах используют редкую ИН1, тебе имхо, от частоты надо отталкиваться
Мне тут посоветовали две петли обратной связи по току сделать на LDO. Не знаете что имелось ввиду? Я всегда думал что мы мониторим падение напряжения на токовом резисторе и в зависимости от этого контролируем напряжение на затворе транзистора. Где тут может быть ещё одна цепь обратной связи?
h
Evgeniy Panchenko
небольшой вопрос: если необходимо сделать LDO но высоковольтный (не в смысле падения напряжения на нем а то что он на высоком потенциале ~500В), что будет наилучшим решением для контроля затвора? на ум приходит оптопара в качестве развязки либо каскад на транзисторах как народ использует в газоразрядных индикаторах (https://lh3.googleusercontent.com/proxy/_6ljdZt2e5viFFGaDkE6wkAj-_RCs4c-oXh1wzTFWF7ufMtnSUyPibBqGcEfbimGa89yQnwFaWO5SBGUzCEb4V-5kK0TXHwHhpxJy24iOePZ6o_Ndmc)
Какой ток? Если небольшой, то проще делать параллельный стабилизатор.
EP
hardegor
Какой ток? Если небольшой, то проще делать параллельный стабилизатор.
Токи большие, 12А, но приходится ставить ldo в режиме источника тока тк даже 12 фаз импульсного источника дают пульсации в 0.4А
2020 February 12
A
Evgeniy Panchenko
Токи большие, 12А, но приходится ставить ldo в режиме источника тока тк даже 12 фаз импульсного источника дают пульсации в 0.4А
12А @ 100+В на линейнике - это дичь )
Попробуй DC/DC с бо́льшей частотой -> при той же сглаживающей LC-цепочке пульсации по току будут меньше.
Попробуй DC/DC с бо́льшей частотой -> при той же сглаживающей LC-цепочке пульсации по току будут меньше.
