Механик какой-то
Кстать, где брать инфу по механик кроме али?
Они вроде и продаются везде где только можно, и разрабатывают оборудование для яблочных сервисников, но при попытке что-то загуглить - 0 инфы
Size: a a a
2019 December 07
🦊
is
А не проще купить плоттер для плёнки, чем думать про дозатор
🦊
ivan s
А не проще купить плоттер для плёнки, чем думать про дозатор
Да я и не думал, я поршень заказал просто чтоб удобнее давить было, палец то не до конца пролазит, да и не удобно пальцем )
🦊
Не лучше, вес еще больше и все равно ход не велик (как раз из-за длины вала)
🦊
У меня есть мысля как улучшить механизм
🦊
Может чуть позже набросаю на бумаге
🦊
Придумал, ща сделаю эскиз
🦊
Глубокое мерси)) Главное чтоб на флюкс-плюсовский шприц встало)

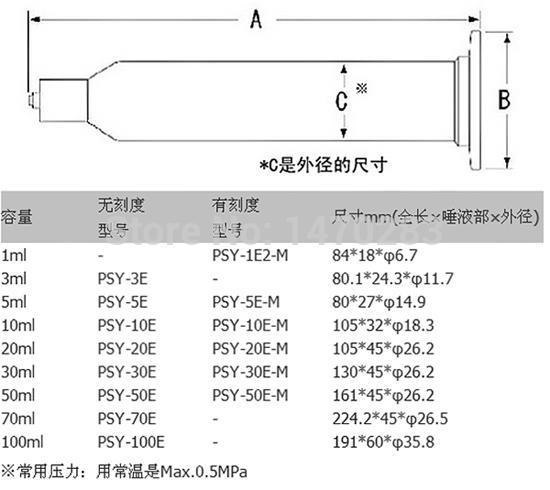

Как оказалось у 10грамм и 30 грамм диаметр разный, а учитывая отстутствие конкретных размеров на данный толкатель - не факт что он туда идеально подойдет.
Но думаю если он будет меньше по диаметру чем ваш шприц - намотать изоленты и встанет как надо.
Но думаю если он будет меньше по диаметру чем ваш шприц - намотать изоленты и встанет как надо.
🦊
🦊

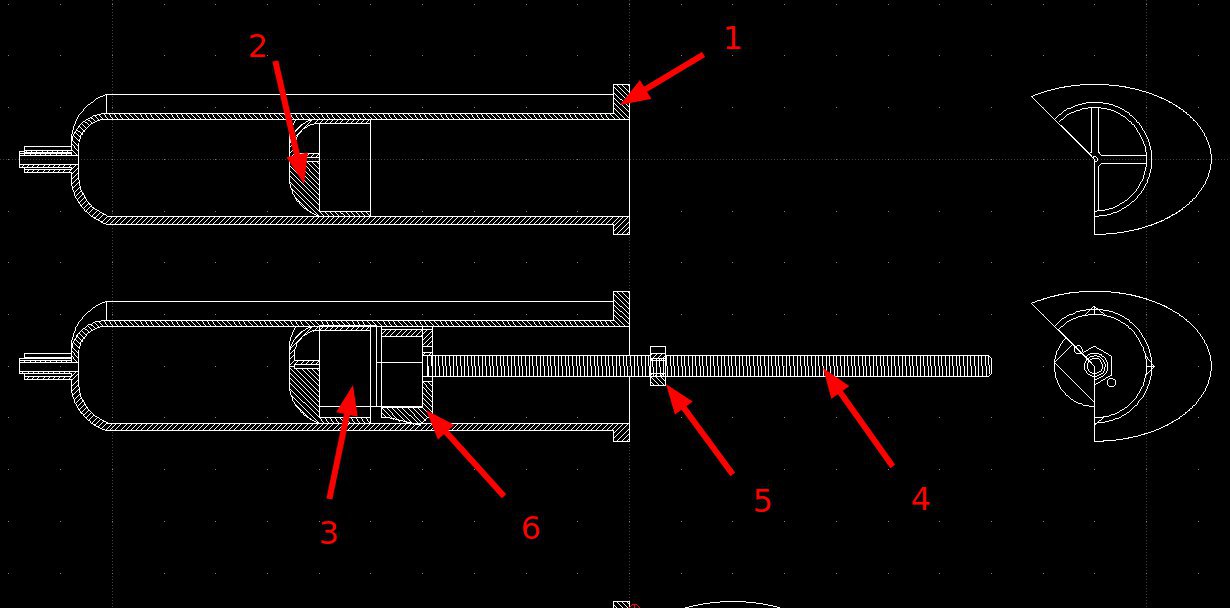

Придумал, ща сделаю эскиз
Пока сыровато, позже доработаю...
🦊
1) сам шприц
2) стандартный поршень шприца
3) шаговый двигатель
4) резьбовой валл шагового двигателя M4
5) гайка M4
6) пластиковая шайба с пластиковыми импровизированными лезвиями
2) стандартный поршень шприца
3) шаговый двигатель
4) резьбовой валл шагового двигателя M4
5) гайка M4
6) пластиковая шайба с пластиковыми импровизированными лезвиями
🦊
Шайба с лезвиями нужна да бы двигатель не проворачивался внутри шприца во время работы.
🦊
Крепление гайки доработаю позже (ничего сложного)
От нее же сделаю выноску с кнопкой подачи.
От нее же сделаю выноску с кнопкой подачи.
🦊

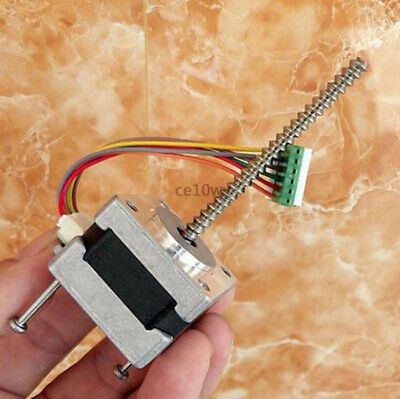

Шаговый двигатель такого рода
🦊
Влезет он только в шприц 30грамм
Позже доработаю для 10грамм
Позже доработаю для 10грамм
🦊
Как итог - центр тяжести ровно в руке (не ниже не выше)
Соответственно наносить удобнее.
Ну и общий вес конструкции меньше.
Да и точнее относительно обычных коллекторных моторов.
Соответственно наносить удобнее.
Ну и общий вес конструкции меньше.
Да и точнее относительно обычных коллекторных моторов.
A
Норм.
🦊

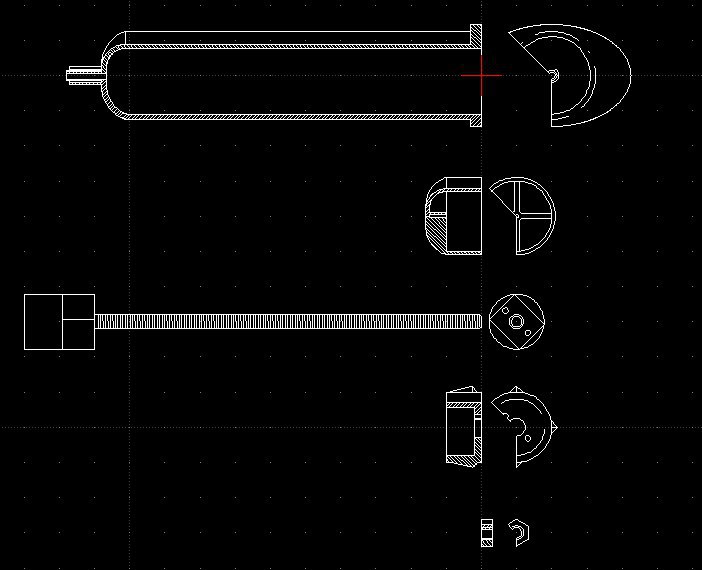

Общий перечень эскизов деталей готовых на данный момент.
A
А вроде бы кто то делал такую конструкцию
