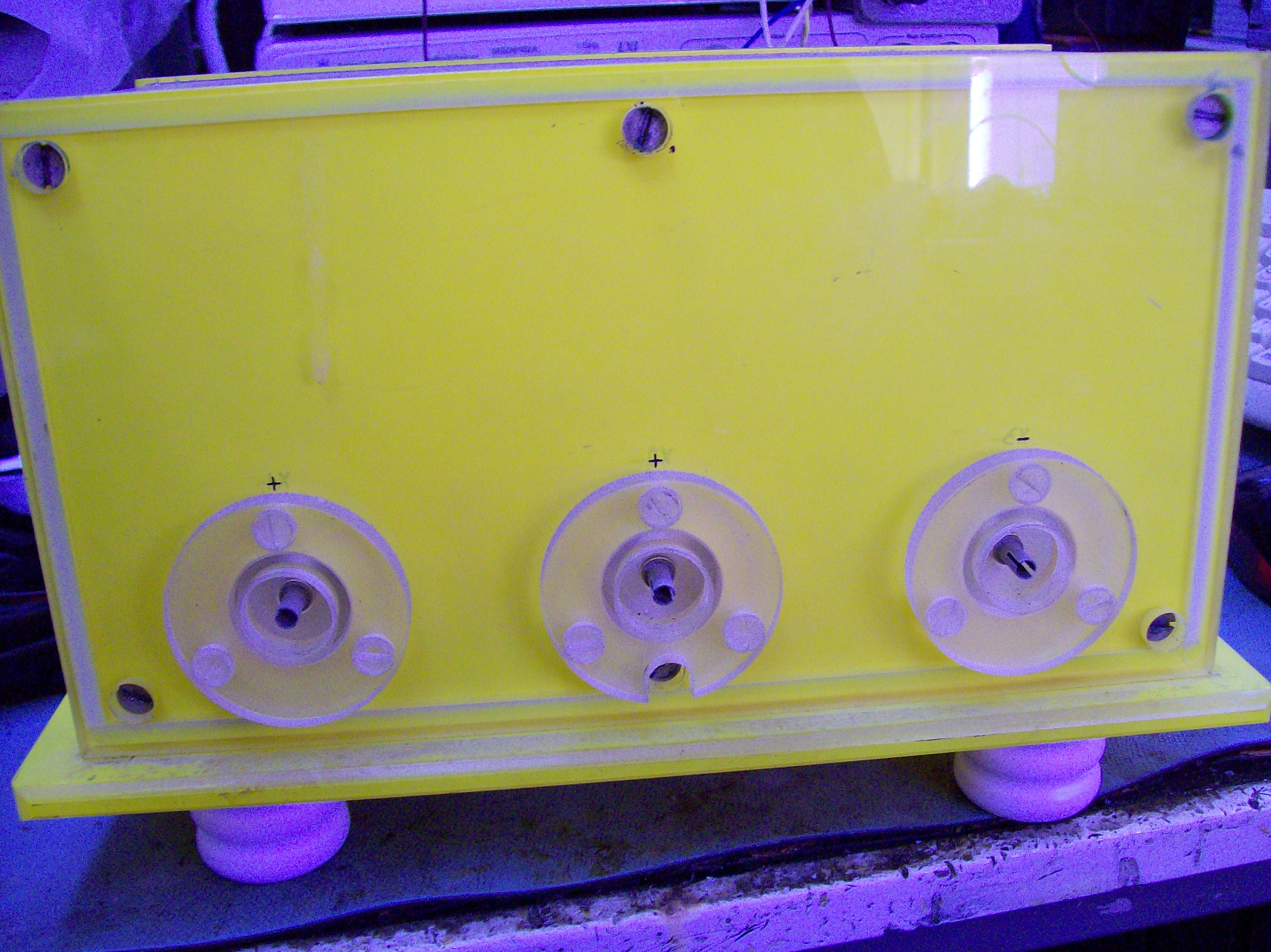

есть так же от стенда милиамперметр

с мя головками тоже ВВ максимальный ток в районе 2,1мА точно на память не скажу.  может кого заинтересует

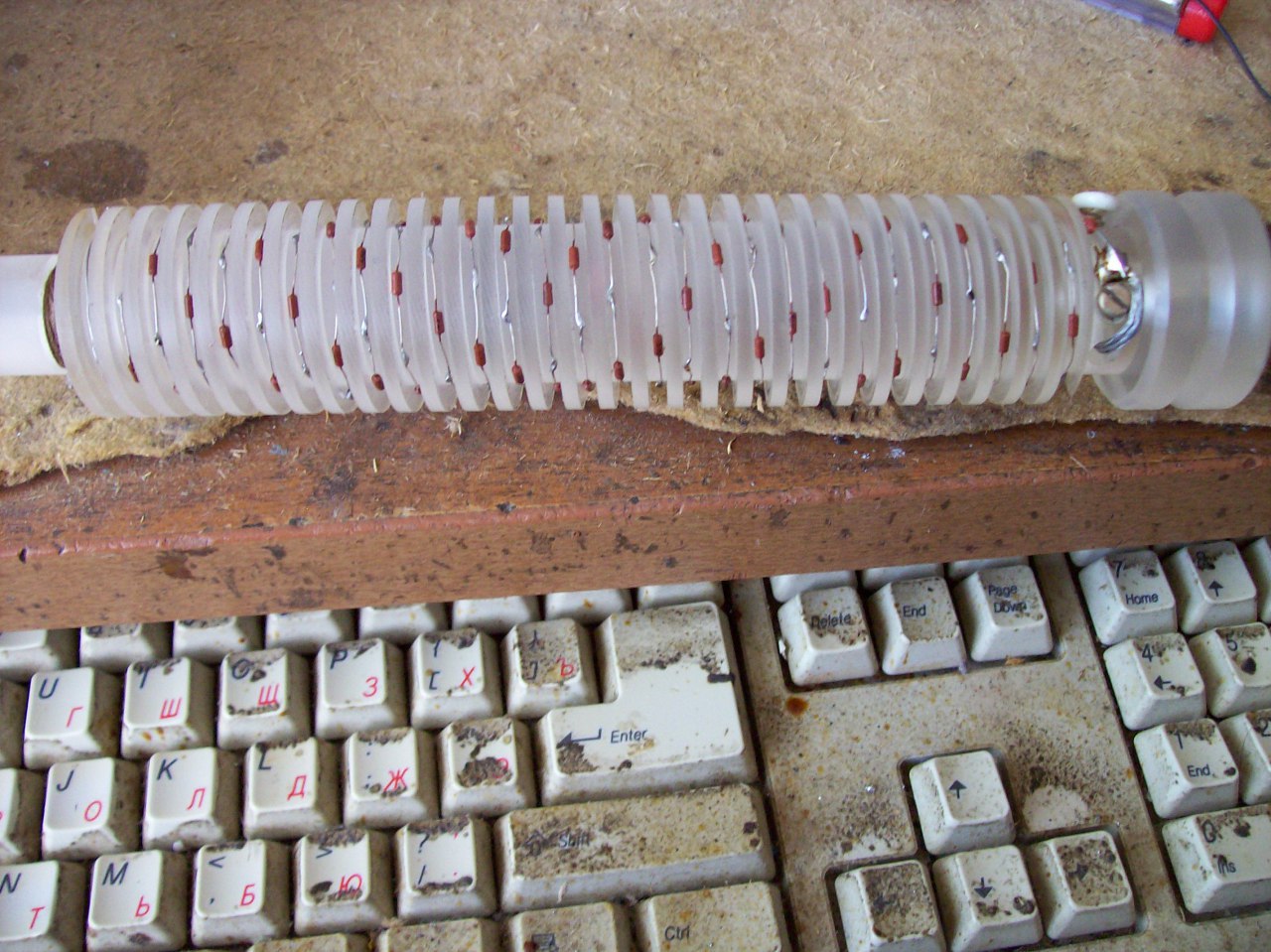

Да, как раз к предыдущей теме делитель. Вторая фотка ок, конструкция понятна, можно нарезать резьбу по быстрому из пропиленовой трубы вот и весь делитель.

И какое напряжение держит?

можно. согласен просто дсоталось по случаю Н штук готовых рабочих мне 1шт за глаза. нужен бывает не часто при ремонте микрофолновок.  вот и решил предложить мало ли разинтересует кого.

стенд на котором стояли был атестоан до 30кв, но думаю что 50 выдержит. межвитковая изоляция из стенки оргстекла в 2мм резисторы 0,125вт. 5,1МОм

Сколько резисторов?

к сожаению проверить смог только до 30 выше нет источника

100 шт на 5,1мом 1 внижнем плече на 510 ком

настройка производится путем уменьшения/увеличения кол-ва резисторов верхнего плеча. погрешности укказанына корпусе.  есть чуть получше есть похуже

А почему нижнее плече не стандартное? Это не к мультиметру/осциллографу?

изначально цепялалсь к в7-38. ноарботает неплохо с киатйскими аппаратами разных марко

Микроволновки так 4кВ, 30 совсем нынче в сторону разве что пыщ-пыщ машинок.
Ага, спасибо, только город какой

главное чтоб входне сопротивление мультиметра было не менее 10 МОм. на постоянке обычно проблем нет а вот на переменке у многих оно меньше

ну понято что в микроволновке не более 4кв. но  по факту замерить можно я просто описал для чего использовал лично.  мультиметр Mastech 8221  работает отлично. город Брянск. если кого заинтересует могу отправить

А где-нибудь можно посмотреть про то как правильно разводить плату/схеотехнику для того чтоб источник питания импульсный прошёл сертификацию CE? Т.е я понимаю что можно посмотреть сам стандарт но вопрос в том как нужно допустим разводить печатную плату чтоб она выдержала (не пробило к пользователю наружу, работоспособность самой платы не обязательна) кратковременный импульс в 5кв по сети (одно из требований стандарта)

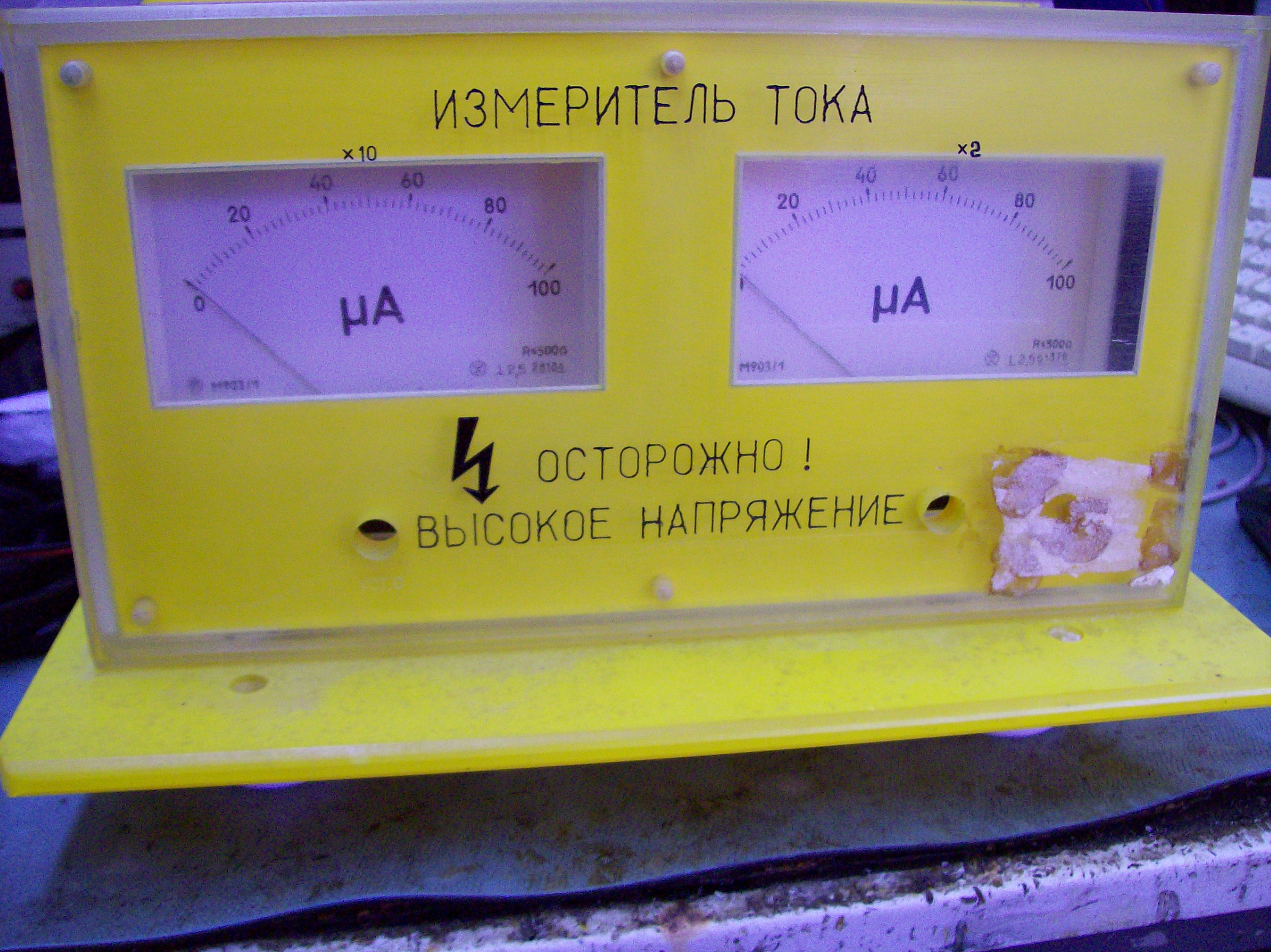

фото измерителя тока 2 шкалы одна 0-200 мкА вторая 0-1мА, включены последовательно. применялся девайс для проверки кинескопов и строчных трансформаторов.  совместно сделителем указанным выше.
