DT
связь между скетчем и телом
AP
тело из скетча?
DT
из другого
висит балка, но не горизонтально. есть два измерения с концов от пола до балки
мне нужно балку, вытянутую из профиля, расположить согласно этим измерениям
висит балка, но не горизонтально. есть два измерения с концов от пола до балки
мне нужно балку, вытянутую из профиля, расположить согласно этим измерениям
АА
Возможно глупый вопрос.
А можно добавлять в макет STEP файлы?
Такого не вижу в Insert
А можно добавлять в макет STEP файлы?
Такого не вижу в Insert
AP
так может привязать скетч?
AP
Возможно глупый вопрос.
А можно добавлять в макет STEP файлы?
Такого не вижу в Insert
А можно добавлять в макет STEP файлы?
Такого не вижу в Insert
их надо опен, сохранить как отдельный компонент или файл и вставить
AP
или аплоад
АА
их надо опен, сохранить как отдельный компонент или файл и вставить
понятно. спасибо
DT
так может привязать скетч?
куда его привязать?
эти два скетча в перпендикулярных плоскостях
эти два скетча в перпендикулярных плоскостях
AP
либо копипаст тела из степа, тоже можно, но не всегда адекватно работает
AP
куда его привязать?
эти два скетча в перпендикулярных плоскостях
эти два скетча в перпендикулярных плоскостях
скетч к скетчу, а лучше в одном скетче, удобнее управлять
DT
делать 3д скетч?
AP
3д скетч позволяет перпендикулярно строить, копи паст можно сделать
DT
так. хорошо. я скопипастил профиль в скетч. связал одну точку через конкидент.
получилось вот так. перпендикулярно
получилось вот так. перпендикулярно
DT
но теперь вопрос. как наклонить вставленный скетч, чтобы нормаль была параллельна верхней линии?
AP
что чему параллельно?
DT

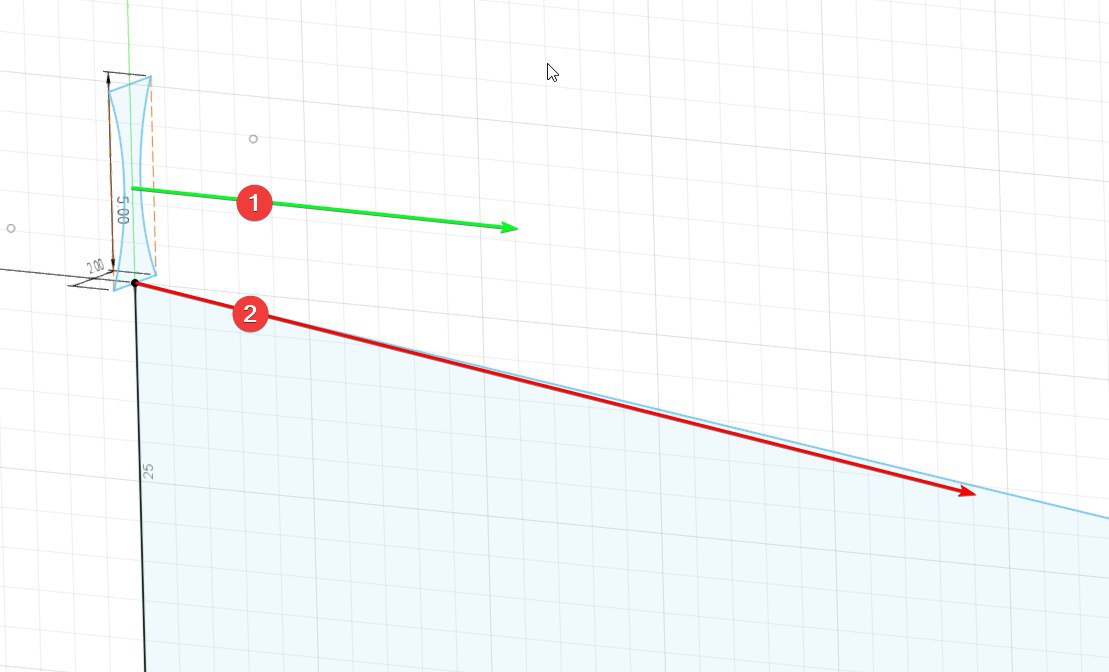

нормаль скетча (1) параллельно линии (2)
AP
сделать вспомогательную линию и задать паралельность
DT
получается нужно добавить две линии их связать между собой и только потом сделать параллельность.
несколько странное решение, имхо.
с дополнительными построениями я выше кидал
плюс решение не работает с импортированной геометрией и step, например
несколько странное решение, имхо.
с дополнительными построениями я выше кидал
плюс решение не работает с импортированной геометрией и step, например
