МИ

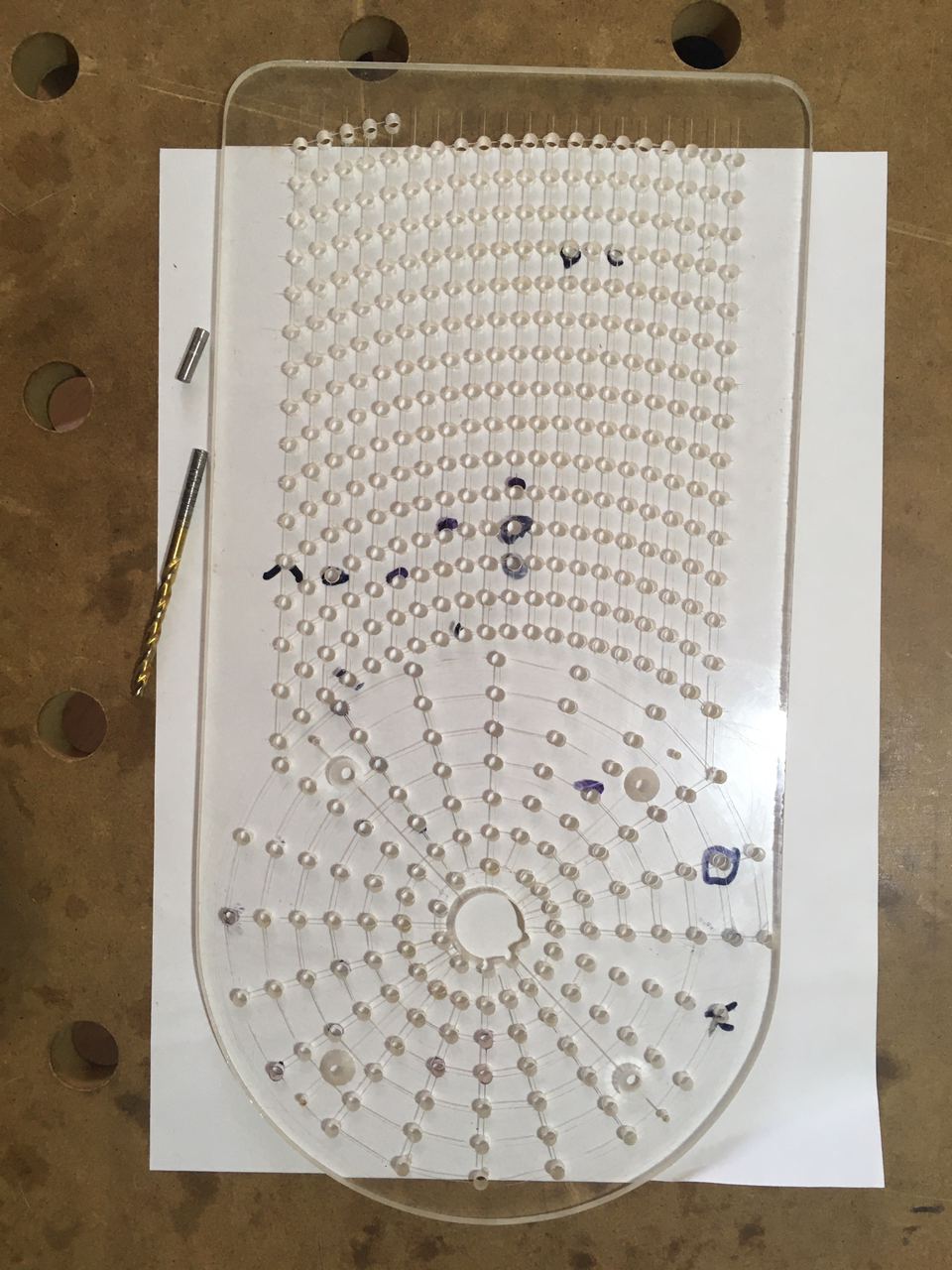

Классный шаблон, я его сделал лет так 5-8 назад, в ручную. Нашел в интернете чертежи для автокада, прямоугольной формы и просто круглой спиральной, совместил тамже два вида в один и... вуаля.
Size: a a a
2020 September 06
МИ
МИ
Шаг 0,5 мм
МИ
Правда от жадности в центре где кольцо вставляется насверлил лишнего, но нечего работает, люфтов нет
МИ
AW

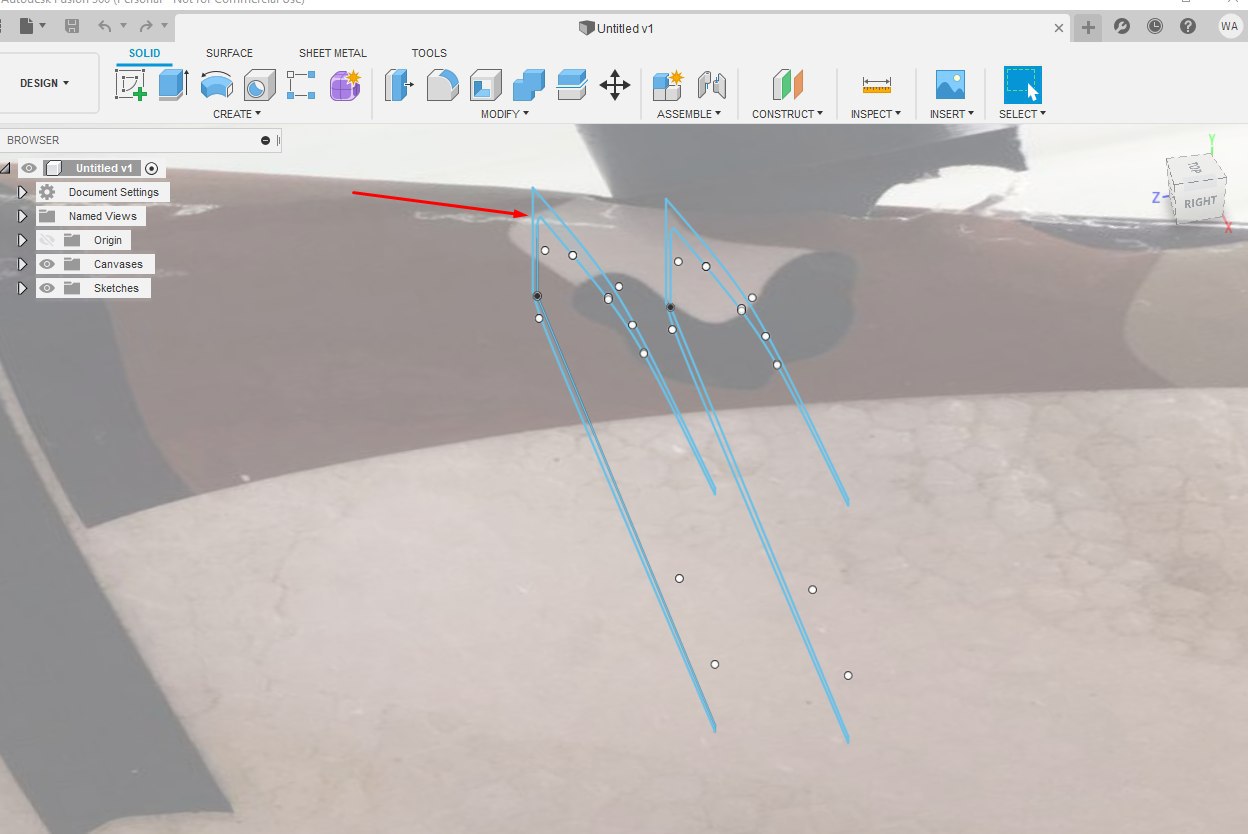

комрады хелп, нарисовал деталь, сделал с нее копию и сместил в бок и чуть назад, теперь надо их соеденить, но loft не работает и вытягивание только оригинала работает, что я не так с копией сделал?
А
Что за филамент?
OWL
AV
в первом приближении конечно выглядит прикольно, но не совсем верно )
Таки пока что алгебраическое решение выглядит проще...
в екселе можно табличку с точками накидать
Таки пока что алгебраическое решение выглядит проще...
в екселе можно табличку с точками накидать
Думая спираль там токмо поначалу, а дальше что-то типа дуги по трем точкам.
AV
Но одна спираль тут все равно не поможет.
AV
Тут скорее задача для программирования, как уже писали или для грасхопера
ЊM
Михаил Иванов
выглядит, будто точки раположены на окружностях, которые тангенциальны к горизонтальной прямой, лежащей на некотором расстоянии ниже центра.
ЊM
@theverticalway похоже на нормальный такой челлендж
AV
выглядит, будто точки раположены на окружностях, которые тангенциальны к горизонтальной прямой, лежащей на некотором расстоянии ниже центра.
Я думаю там в целом пофиг. Просто пересечение прямых линий и окружностей. Возможно с микросмещениями для повышения точности
МИ
выглядит, будто точки раположены на окружностях, которые тангенциальны к горизонтальной прямой, лежащей на некотором расстоянии ниже центра.
Да так и есть
ЊM
Anton Vasiliev
Я думаю там в целом пофиг. Просто пересечение прямых линий и окружностей. Возможно с микросмещениями для повышения точности
там каждая следующая точка, на каждой линии = число снизу+1
МИ
Есть dwg если интересно
ЊM
первая кривая, от 80 до 100, вторая от 100 до 120 и тд. Проверить можно замерив расстояние от верхней 80 до центра и от нижней 100 и до центра
ЊM
Михаил Иванов
Есть dwg если интересно
интересно, выкладывайте
МИ
AV
первая кривая, от 80 до 100, вторая от 100 до 120 и тд. Проверить можно замерив расстояние от верхней 80 до центра и от нижней 100 и до центра
С учётом того что цифры идут на параллельных линиях ни просто дуга ни просто спираль по идее там не подойдут. Потому и говорю что пофиг
