Алексей П in CADR

В общем. вот три линии - от них идут резюки А,Б,В и соединяются с "калибровочным" резуистором Г, который идет на землю.

источник

11:02пожаловаться #2

Алексей П in CADR

В этом случае можно измерить только один - либо А, либо Б, либо В

источник

11:03пожаловаться #3

Алексей П in CADR

Диоды видимо эту задачу как то позволяют решить...

источник

11:03пожаловаться #4

Алексей П in CADR

Сложно без схемы, а с данным типовым решением не было опыта.

источник

11:04пожаловаться #5

RusEm in CADR

Ща

источник

11:13пожаловаться #6

RusEm in CADR

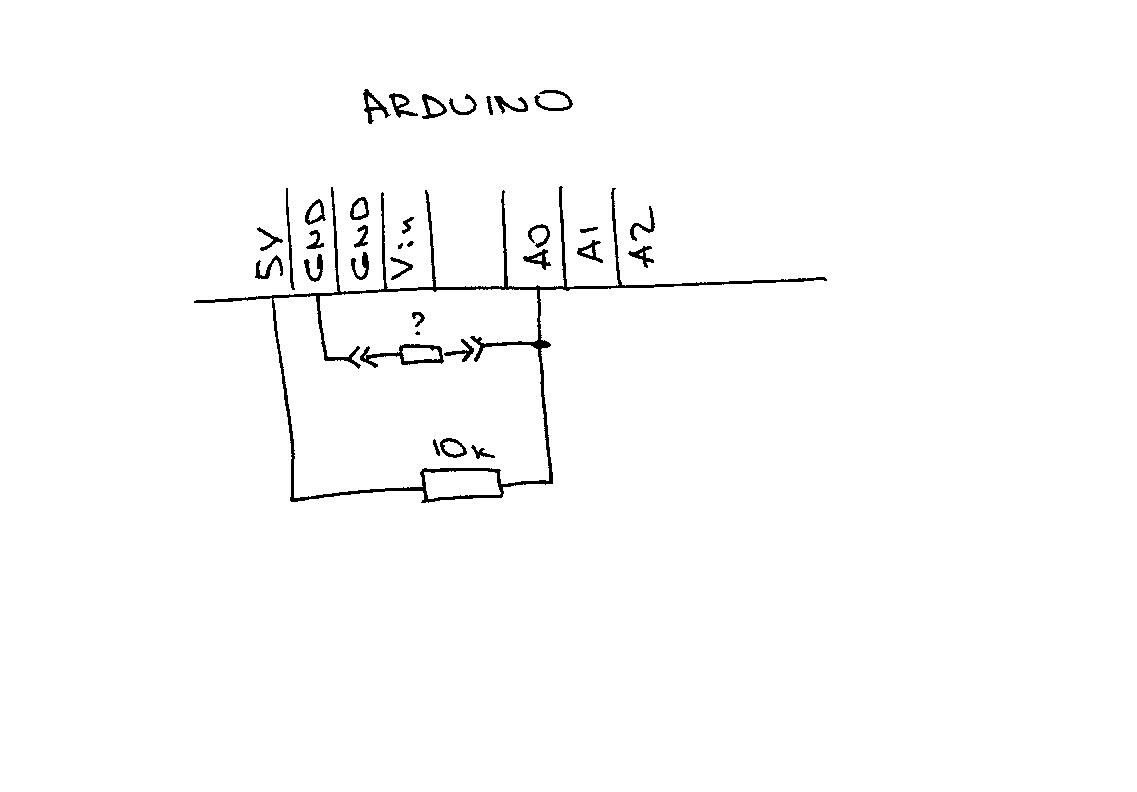

Вот типовое подключение к ардуино и схема

RusEm in CADR

RusEm in CADR

В данном случае r1 - известный. R2 - тот что измеряем

источник

11:15пожаловаться #9

RusEm in CADR

источник

11:15пожаловаться #10

RusEm in CADR

А теперь представим что вместо r2 на надо померить сопротивление диода

источник

11:16пожаловаться #11

RusEm in CADR

Как он подключится?

источник

11:16пожаловаться #12

RusEm in CADR

Анодом на среднюю точку. Так?

источник

11:17пожаловаться #13

Алексей П in CADR

RusEm

Анодом на среднюю точку. Так?

без разницы, потому что в одном случае оно будет большое, в другом небольшое. Но оно будет измерено по значению напрядения в точке соединения.

источник

11:18пожаловаться #14

RusEm in CADR

Вот тут не совсем так. Для более точного измерения r1 - должен быть как можно ближе к измеряемому сопротивлению

источник

11:19пожаловаться #15

RusEm in CADR

То есть если r1 у нас 1кОм то при одном подключении диода мы увидим реальное сопротивление. При обратном - бесконечность

источник

11:20пожаловаться #16

RusEm in CADR

Это касательно конкретно моего случая. Так вот мне и надо мерить анодом на среднюю точку.

источник

11:20пожаловаться #17

RusEm in CADR

А теперь представим три таких делителя. Которые Мерят три диода

источник

11:21пожаловаться #18

RusEm in CADR

Но. У диодов общий анод. И получается все три средние точки делителей у нас соединены. В этом и проблема

источник

11:22пожаловаться #19

Alexey Tsverov in CADR
