Нужны 49.9 Ом (на крайний случай 51, или 2х100Ом)

21:42пожаловаться #1

вот 50 ом стоят на пинах 5,6 это RXN RXP

21:48пожаловаться #2

получается по линиям передачи-3.3 идет напрямую на txn txp, и через нулевики идет на разьем.

21:58пожаловаться #3

Нужно еще модель разъема, посмотрим даташит. Может внутри есть согласование. Хотя, если судить по фотке китайца, это должны быть 49.9 Ом резисторы.

22:05пожаловаться #4

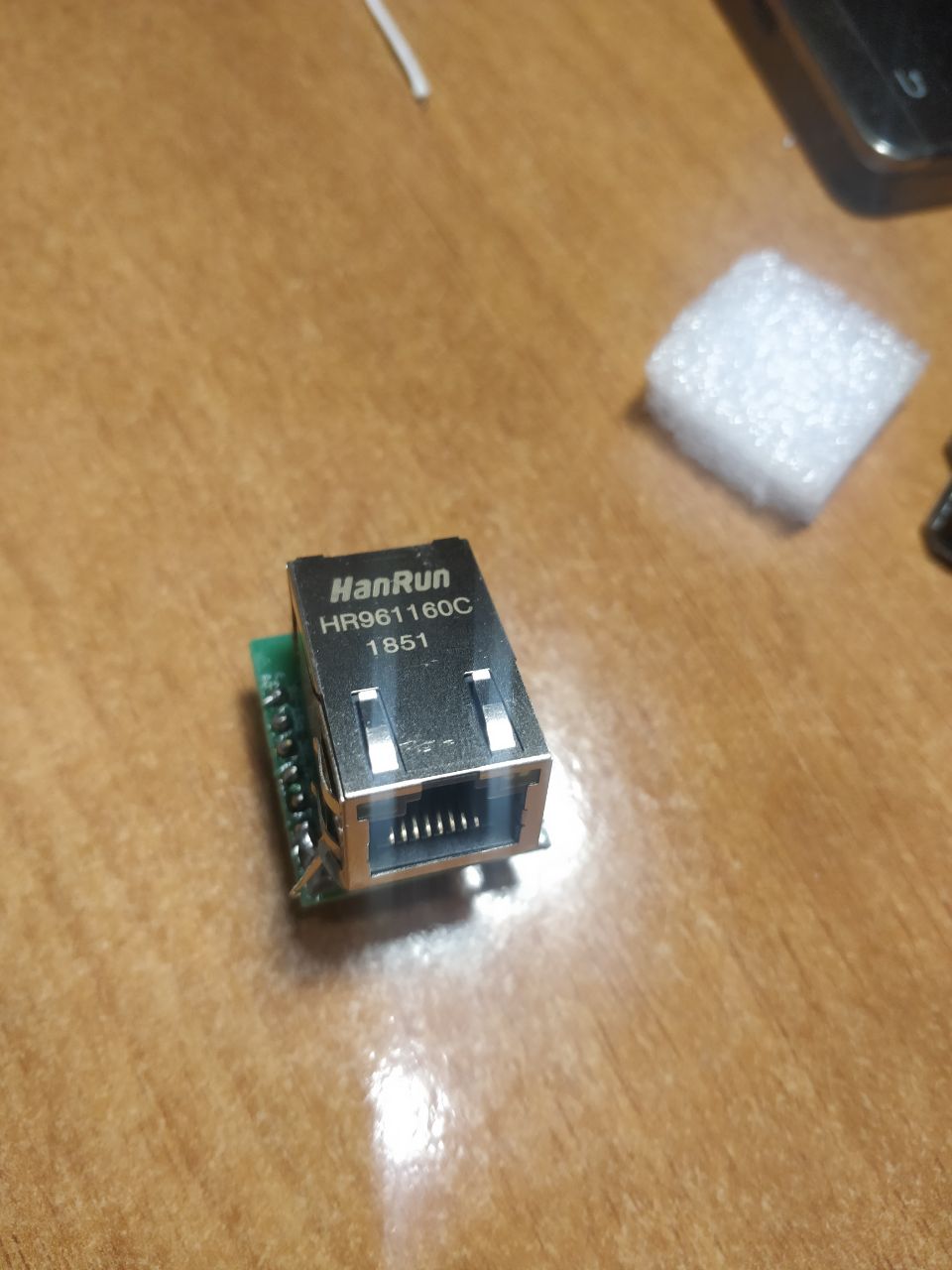

сфотай разъем сверху маркировку

22:08пожаловаться #5

hanrun~hr961160c-1.pdf

(230.84 Кб)

22:12пожаловаться #6

разъем вроде норм

22:13пожаловаться #7

я думаю косяки со схемой

22:13пожаловаться #8

или с питанием как обычно

22:13пожаловаться #9

Max

или, может кто знает как в скетче прописать скорость 10мегабит, или может как-то замедлить модуль.

можно на 10мбит переключить, но для этого скорее всего придется дорожки резать

22:15пожаловаться #10

22:16пожаловаться #11

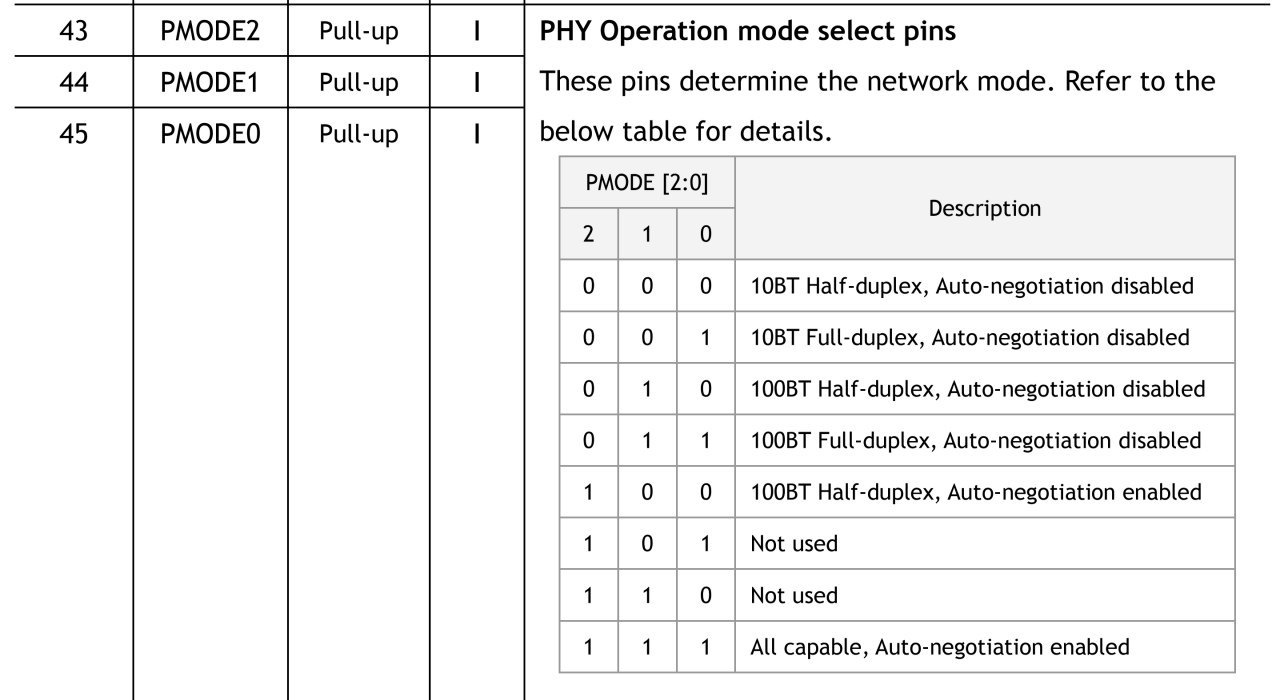

ноги 43 44 45

22:16пожаловаться #12

и провода между dc-dc w5500 потолще бы...

22:17пожаловаться #13

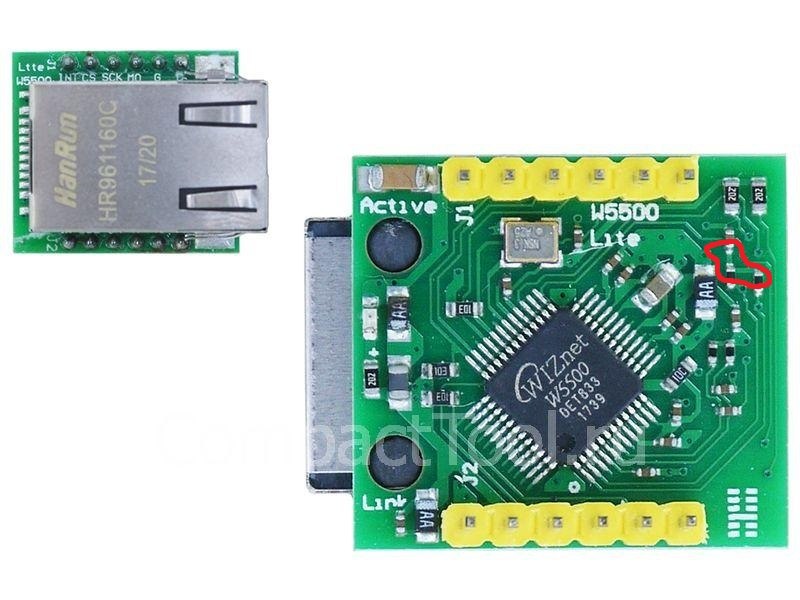

Там где обведено красным, должно быть питание. Но не видно переходного отверстия.

22:21пожаловаться #14

это нормально. мелкие виас металлизация затягивает :)

22:22пожаловаться #15

Юрий

Там где обведено красным, должно быть питание. Но не видно переходного отверстия.

все верно. там есть3.3

22:22пожаловаться #16

вариант заменить 0 на 50ом

22:23пожаловаться #17

22:23пожаловаться #18

Max

все верно. там есть3.3

Там 3.3В может быть и без переходного отверстия. А работать не будет.

22:26пожаловаться #19

Max

вариант заменить 0 на 50ом

если можешь отпаяй хотя бы один и замерь без платы сопротивление
