2020 April 09

VM

Vsevolod Martsenyuk in SmartHome
5100 и 5500 сильно разные чипы
источник

MS

Mikhail Sapogov in SmartHome
я про то что номиналы проверить...
источник

VM

Vsevolod Martsenyuk in SmartHome
5100 - это вообще редкий выкидыш :(
источник

M

Max in SmartHome
не разобрался что к чему звонить на w5500
источник

M

Max in SmartHome

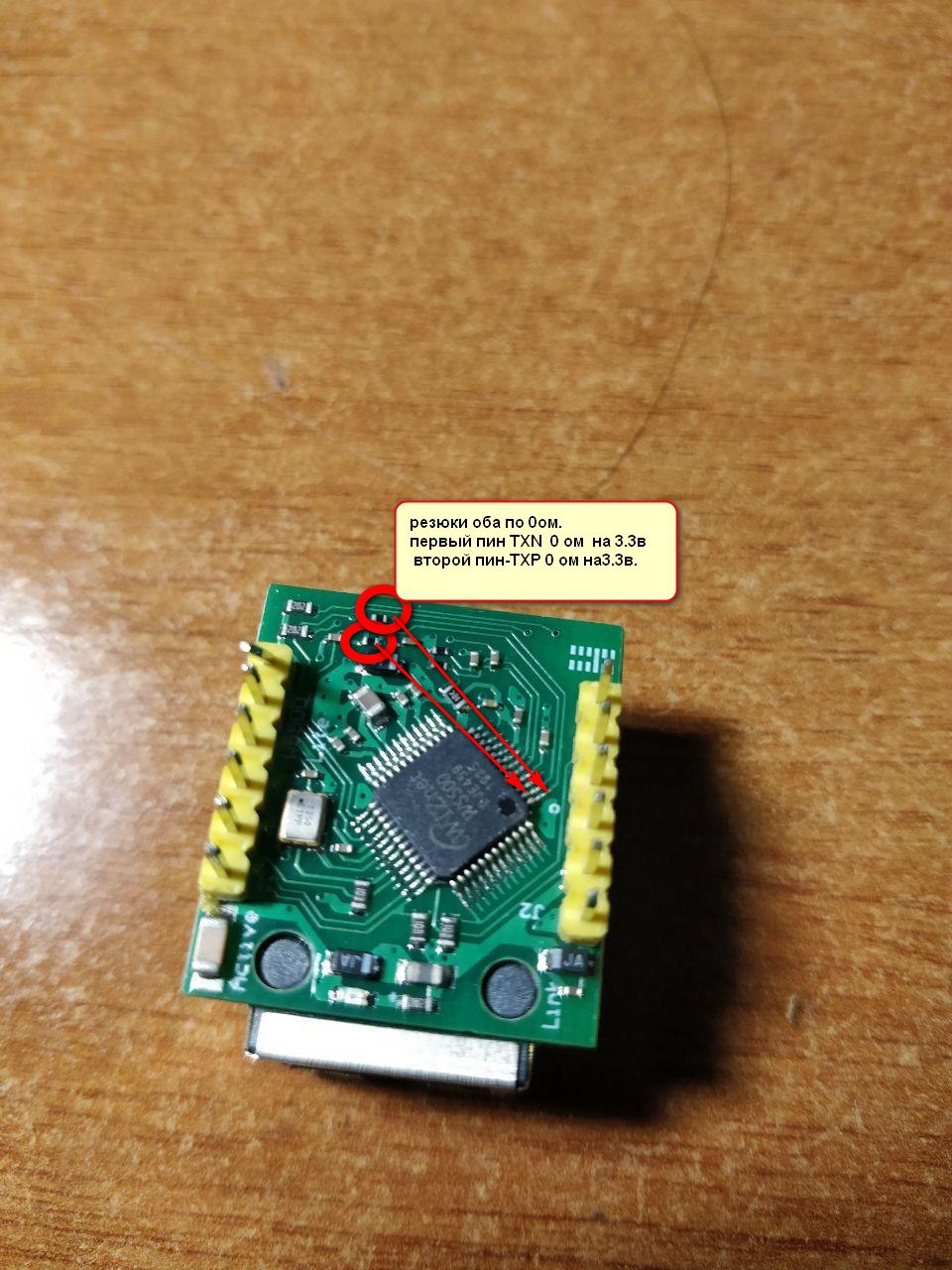

открыл даташит, прозвонил 3.3 на пинTXN  TXP. показывает 0ом)
источник

Ю

Юрий in SmartHome
Max
открыл даташит, прозвонил 3.3 на пинTXN  TXP. показывает 0ом)

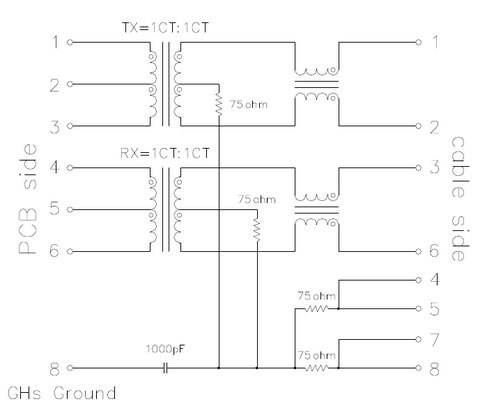

Резисторы лучше с лупой рассмотреть. Они трансформатором зашунтированы, звониться будут как 10Ом. Или как 0, если вместо резистора, "бусина" установлена.
источник

M

Max in SmartHome
источник

Ю

Юрий in SmartHome
источник

Ю

Юрий in SmartHome
Их можно измерить, только если выпаять.
источник

Ю

Юрий in SmartHome
источник

M

Max in SmartHome

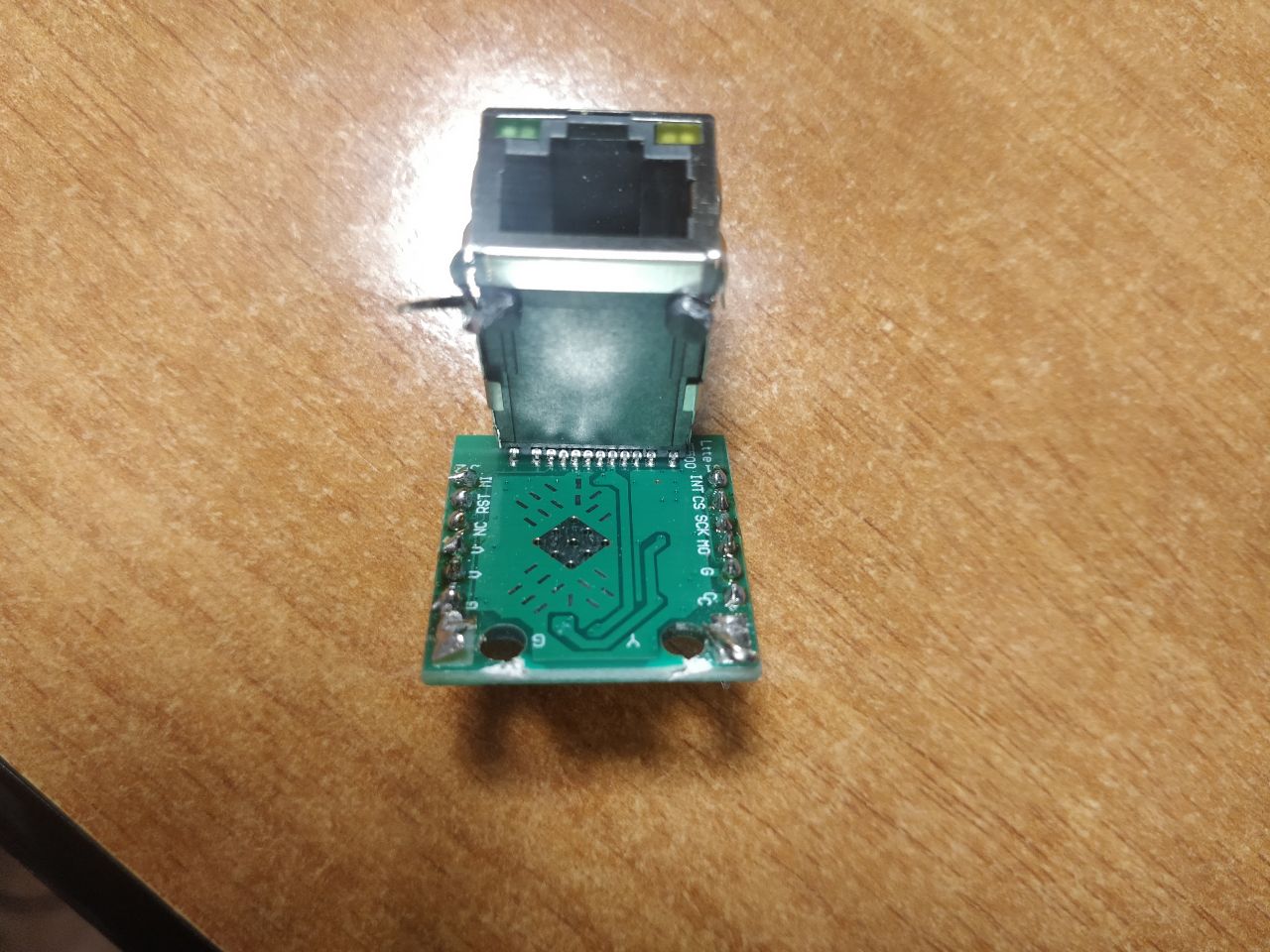

ага. ну сейчас подыму
источник

M

Max in SmartHome
безконечность(
источник

Ю

Юрий in SmartHome
Но вообще, они слишком мелкие на плате. По идее, там как минимум нужны 0603 размером.
источник

Ю

Юрий in SmartHome
Max
безконечность(
Может это конденсаторы?
источник

M

Max in SmartHome
не издевайтесь хоть)
источник

M

Max in SmartHome
источник

M

Max in SmartHome
источник

M

Max in SmartHome

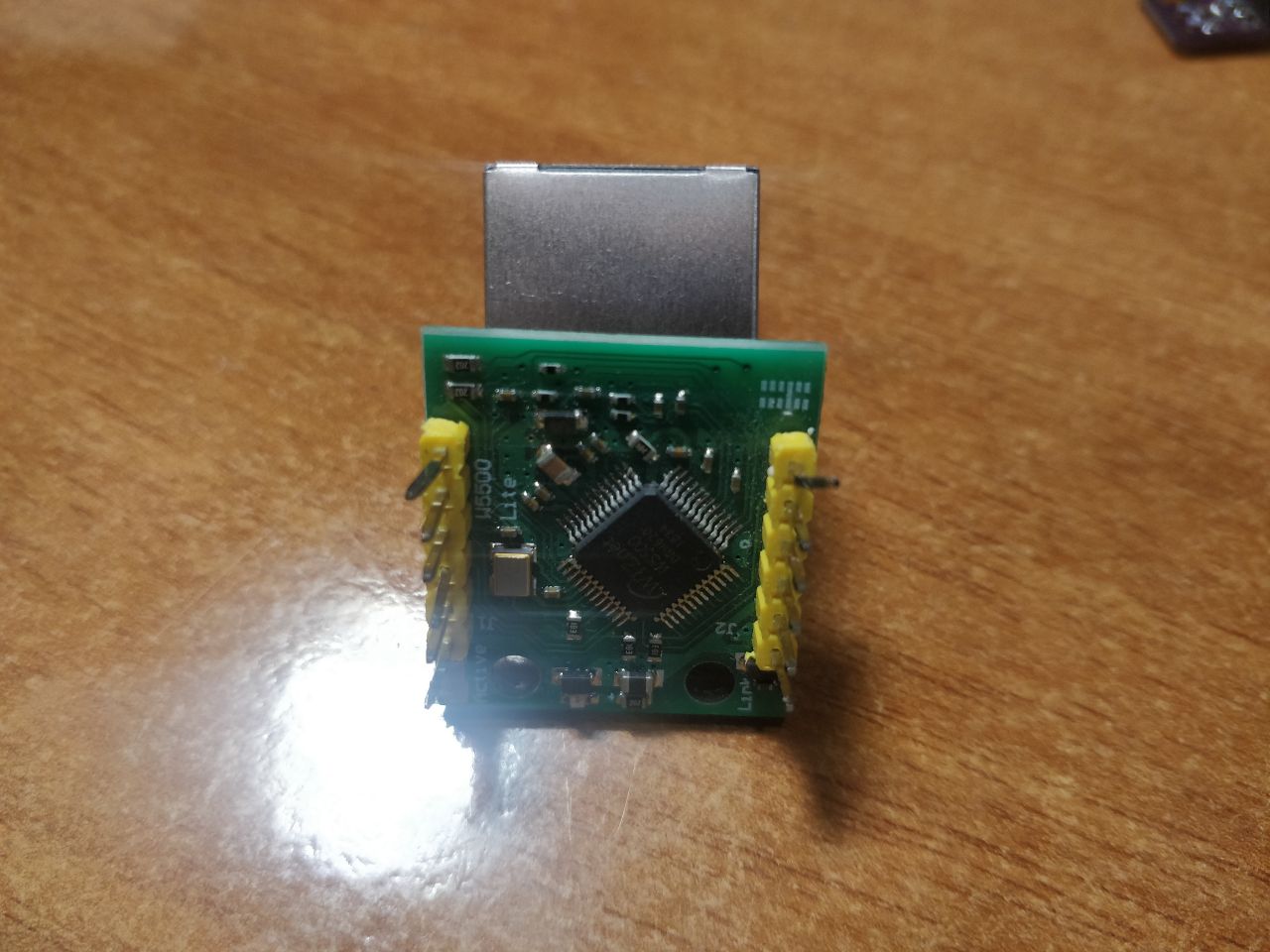

там тех елементов 20 штук
источник

M

Max in SmartHome
источник

M

Max in SmartHome

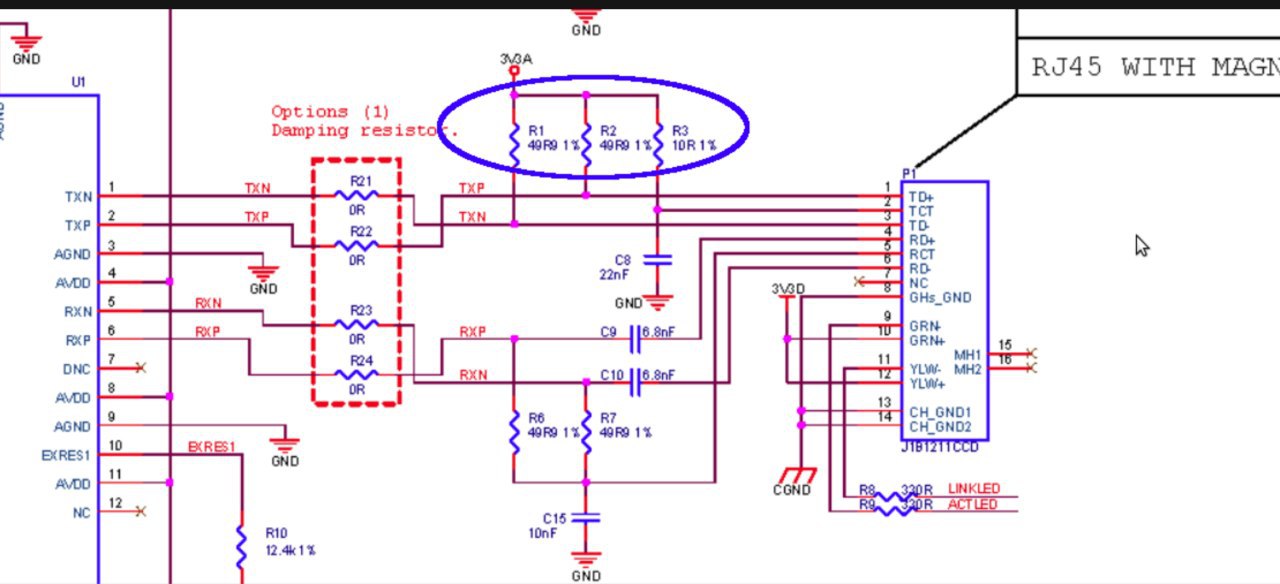

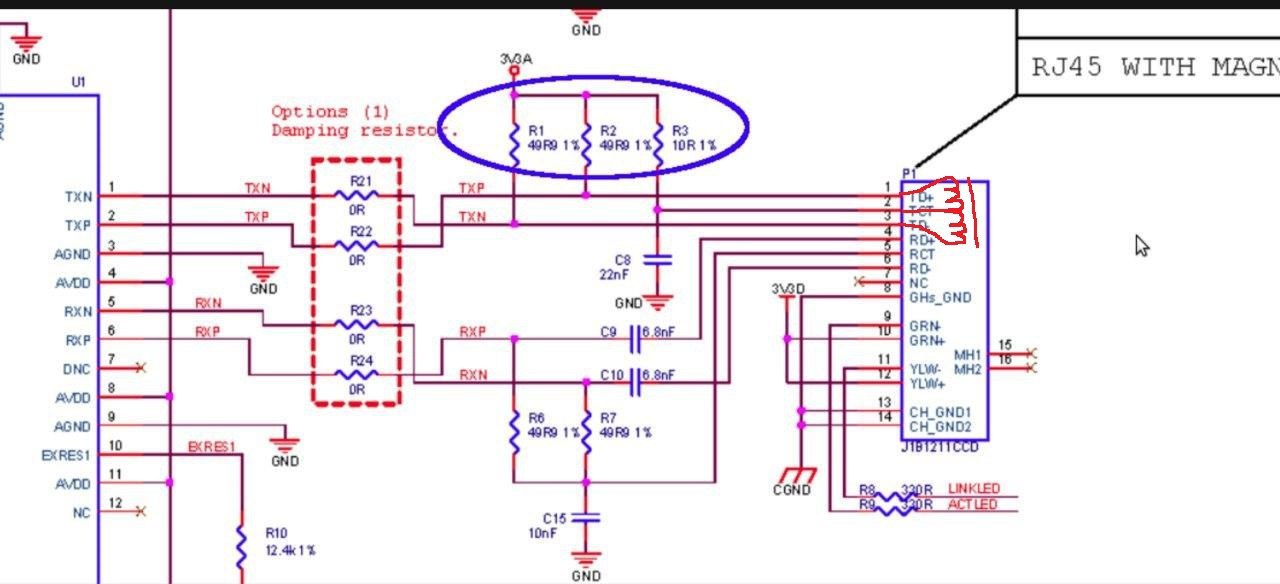

может что в даташите вы увидите?)
