DS
В Ардуино есть готовая функция shiftOut или как-то так. По сути вам ее и достаточно
Size: a a a
2021 August 11
pV
Ну, я пришел с более высокоуровневого программирования, там все проще😂 написал как сам понял.... Ну значит перепишу комментарий
AS
тип этой да shiftIn(DATA, CLOCK, MSBFIRST);
AS
такая вот штука получилась, но не работает
AS
данные идут, 0 с QH и 1 с инверсного выхода регистра
DS
Функция shiftIn возвращает байт, в котором каждый бит соответствует одному выводу вашего сдвигового регистра
DS
Вы должны читать это в переменную типа byte, или uint8_t, а вы читаете это в массив bool-ов
DS
Потом можете полученное значение вывести в последовательный порт:
Serial.println(value, BIN);
Так будет видно каждый бит
Serial.println(value, BIN);
Так будет видно каждый бит
DS
И циклы for вам не нужны если у вас не каскад сдвиговых регистров. Все вызывается только 1 раз
AS

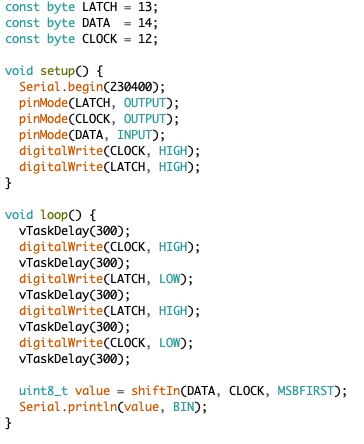

поправил, читает нули, иногда проскакивает 100
AS
что странно
AS
может потому что ножки на регистре висят в воздухе
AS
кроме одной
DS
Клок вам не нужно трогать, функция его сама внутри себя дёргает. Только настроили на output и все
DS
Погодите, у вас 74HC595, так? Это сдвиговый регистр на вывод, не на ввод. Вы с помощью него ничего не считаете
AS
74HC165
AK
я конечно не ардуинщик, но должно быть че-то простое. Типа
SPI.begin;
uint8_t my = SPI.transfer;2021 August 12
