а есть разница? поближе/подальше от мотора?
у питания драйвера, а не у его выхода
Size: a a a
2020 January 17
U
AT

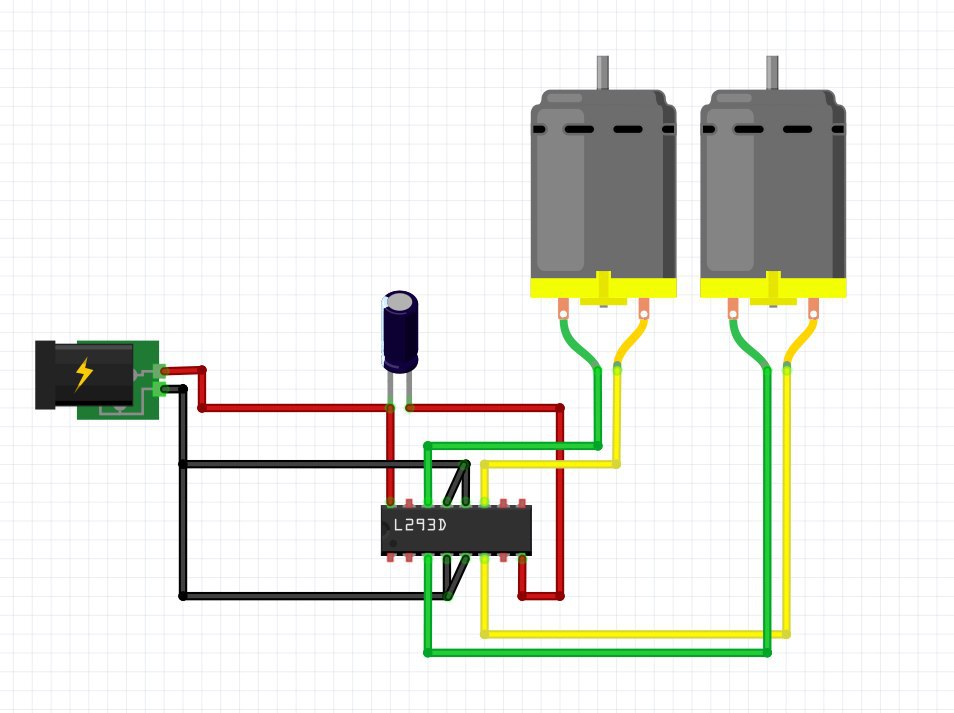

в схеме этажом выше это было бы между ног 8 и 16
U
U
AT
а почему у тебя нога 8 не подключена к "минусу" питания и красная, а не черная?
AT
а, блин
U
а одного кондёра на два движка норм? или стоит в 2 раза ёмкость кондёра поднять?
AT
или стоп, что такое Vcc1 i Vcc2??
U
или стоп, что такое Vcc1 i Vcc2??
питание логики и питание нагрузки
U
arduino 5v -> vcc2
12v -> vcc1AT
arduino 5v -> vcc2
12v -> vcc1вот так, да
один конденсатор между Vcc1 и землей
еще один конденсатор между Vcc2 и землей
один конденсатор между Vcc1 и землей
еще один конденсатор между Vcc2 и землей
U
хотя может они и равнозначны...хз
U
вот так, да
один конденсатор между Vcc1 и землей
еще один конденсатор между Vcc2 и землей
один конденсатор между Vcc1 и землей
еще один конденсатор между Vcc2 и землей
ок, понял
AT
хотя может они и равнозначны...хз
не, ты прав

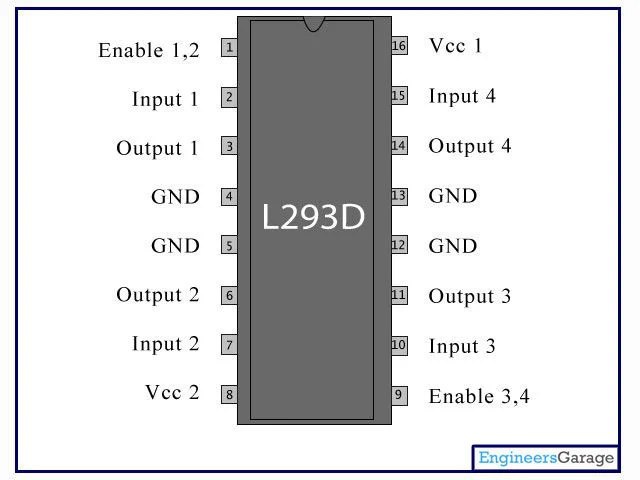

Vcc1 - 5В для внутренней логики, Vcc2 - для моторов
Vcc1 - 5В для внутренней логики, Vcc2 - для моторов
AT
ок, понял
схема сверху - неверная в принципе
U
я ещё не изучал как работают кондёры, разве кондёр на + и - это не кз?
AT
Как-то так (в интернете нашел)
AT
конденсаторы на линиях, идущих к моторам, наверное, необязательны
