ну релюшка виссит на ножке, вот состояние ножки
digitalRead
Size: a a a
2020 January 13
X
Вернёт конечно то что ты выставил low high
EG
Вернёт конечно то что ты выставил low high
В том то и дело всегда возращается higth для гпио17
X
Из дома гляну, у меня на 8266 опрашивает состояние пинов и отправляет в mqtt, gpio d8 щёлкает туда сюда без каких либо причин с разной частотой
U
А есть кто из Минска кто может одностороннюю печатную плату сделать? Или может кто знает контакты
D
порпобуй сам лутом, это несложно
В
А есть кто из Минска кто может одностороннюю печатную плату сделать? Или может кто знает контакты
У китайцев закажи
АБ
одну одностороннюю плату ну совсем невыгодно
В
А кто-то будет тратит пол дня, чтобы кому-то сделать плату? 🤔 Совсем свое время кто-то не ценит. 🤷♂
VM
Привет всем!
Пожалуйста помогите спроектировать плату контроллера с ESP32.
Нужно сделать переключение esp32 в режим программирования (booting) и логгирования (debugging log). Может еще какие режимы есть.
Нужна автозаливка кода, без нажатия кнопки boot.
Не могу разобраться в Bootstrapping pins settings.
Читал что нужно оперировать ножками
0,2,5,12,15.
Пожалуйста помогите спроектировать плату контроллера с ESP32.
Нужно сделать переключение esp32 в режим программирования (booting) и логгирования (debugging log). Может еще какие режимы есть.
Нужна автозаливка кода, без нажатия кнопки boot.
Не могу разобраться в Bootstrapping pins settings.
Читал что нужно оперировать ножками
0,2,5,12,15.
VM
В esp32 есть режимы:
Booting mode (gpio0, 2)
Dubugging Log on U0TXD During Bootting (gpio15)
Timing of SDIO Slave (gpio15, 5)
Booting mode (gpio0, 2)
Dubugging Log on U0TXD During Bootting (gpio15)
Timing of SDIO Slave (gpio15, 5)
VM
Пока что спроектировано:
После подключения к плате usb debug кабеля:
1. Переключение с помощью ключа uart0 для чипа usb serial. В нормальном режиме uart0 используется для rs485. (Совместное использование uart0 для USB debug и rs485, второй rs485 подключен к uart1)
2. подача сигнала 0 на gpio0.
Думаю что этого не достаточно.
что то нужно еще делать с ножками
0,2,5,12,15.
После подключения к плате usb debug кабеля:
1. Переключение с помощью ключа uart0 для чипа usb serial. В нормальном режиме uart0 используется для rs485. (Совместное использование uart0 для USB debug и rs485, второй rs485 подключен к uart1)
2. подача сигнала 0 на gpio0.
Думаю что этого не достаточно.
что то нужно еще делать с ножками
0,2,5,12,15.
VM
Схема устройства с esp32. Тут есть пример работы с пинами и таблица bootstrapping pins settings.
2020 January 14
U

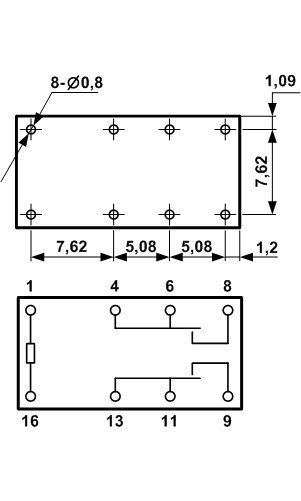

Подскажите кто шарит, какие пины тут управляющие а какие управляемые? Это вот это реле если что
hjr1-2cU
Подскажите кто шарит, какие пины тут управляющие а какие управляемые? Это вот это реле если что
hjr1-2cпри замыкании 1 и 16 замыкаются 4+6+8 и 13+11+9?
SR
при замыкании 1 и 16 замыкаются 4+6+8 и 13+11+9?
Правильнее при подаче питания на 1 и 16 ...
SR
4 и 6 размыкаются а 4 и 8 замыкаются. Снизу аналогично
J
Всем привет ) кто-нибудь делал есп32 + sim800l чтобы http post можно было файл отправить. Недели 3 пытаюсь записать без результатов. Пока получилось тока есп32 + ви фи. Юзал разные либо типа tinyGSM но увы.
r
github loboris
