Доброго времени суток уважаемые коллеги! Подскажите пожалуйста кто пробовал подключать w5500 к есп32 ???
в гугле самая первая ссылка: https://esp8266hints.wordpress.com/2019/04/05/esp32-w5500-simple-working-example/
Size: a a a
2019 November 26
Г

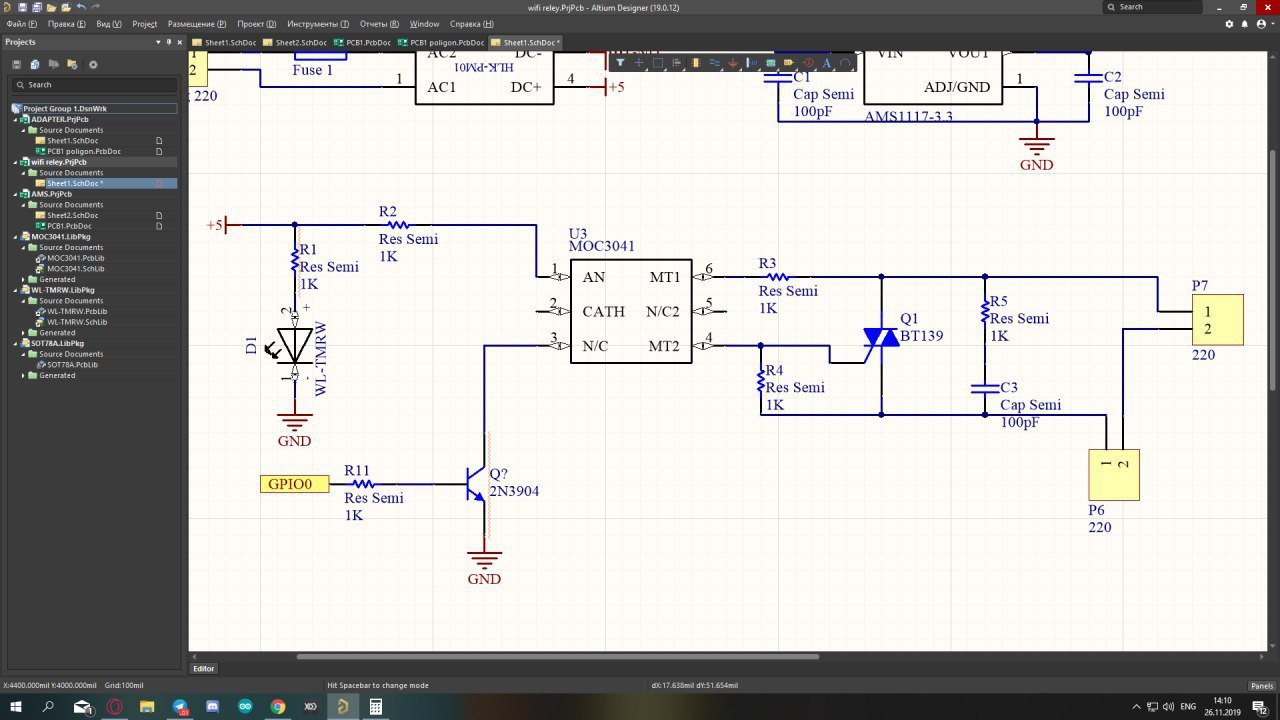

Привет. Вот схема симисторного ключа. Вопрос такой будет ли работать этот ключ с есп01? или на вход нужно еще что-то добавить?
AK
Привет. Вот схема симисторного ключа. Вопрос такой будет ли работать этот ключ с есп01? или на вход нужно еще что-то добавить?
нужен ключ на оптрон, т.к. у esp не хватает тока для розжига :)
Г
Andy Korg
нужен ключ на оптрон, т.к. у esp не хватает тока для розжига :)

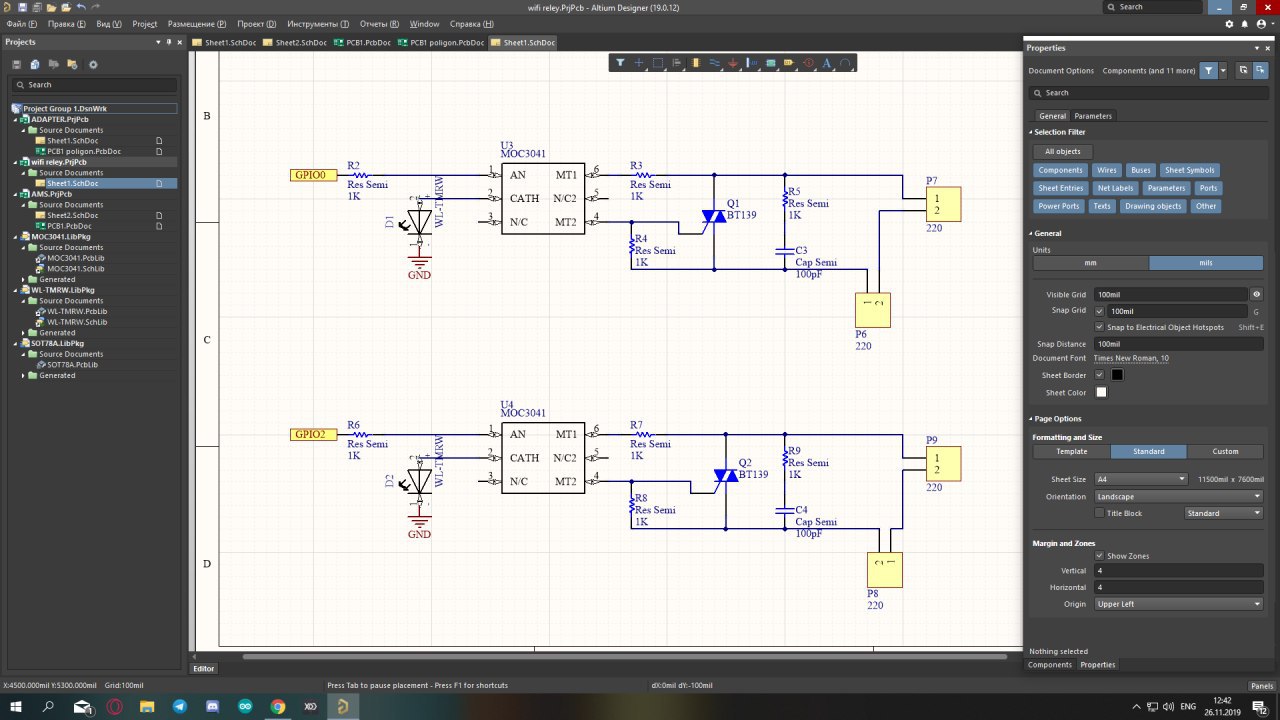

так?
AK
угу
AK
Г
Andy Korg
угу
а блока питания на 600мА хватит? hlk pm01
ВЯ
резистор который к +5в может меньше надо, ом 470
может не хватить тока для оптопары - смотреть доку надо
может не хватить тока для оптопары - смотреть доку надо
AK
Василий Ярошенко
резистор который к +5в может меньше надо, ом 470
может не хватить тока для оптопары - смотреть доку надо
может не хватить тока для оптопары - смотреть доку надо
угу, но это уже по ходу пьесы
AK
а блока питания на 600мА хватит? hlk pm01
да, 250 мА esp в пике и 100 мА за глаза на розжиг
ВЯ
Andy Korg
угу, но это уже по ходу пьесы
лучше отдельно резистор на оптрон и резистор на светодиод
из за разброса параметров светодиода - токи могут быть разные
из за разброса параметров светодиода - токи могут быть разные
ВЯ
Andy Korg
да, 250 мА esp в пике и 100 мА за глаза на розжиг
розжиг - чего?
AK
Василий Ярошенко
розжиг - чего?
оптопары
ВЯ
Andy Korg
оптопары
обычно - это 5-10мА на одну оптопару
AK
Василий Ярошенко
обычно - это 5-10мА на одну оптопару
я и не спорю. меня спросили я ответил :)
ВЯ
ага,
я просто уточнил
я просто уточнил
Г
Василий Ярошенко

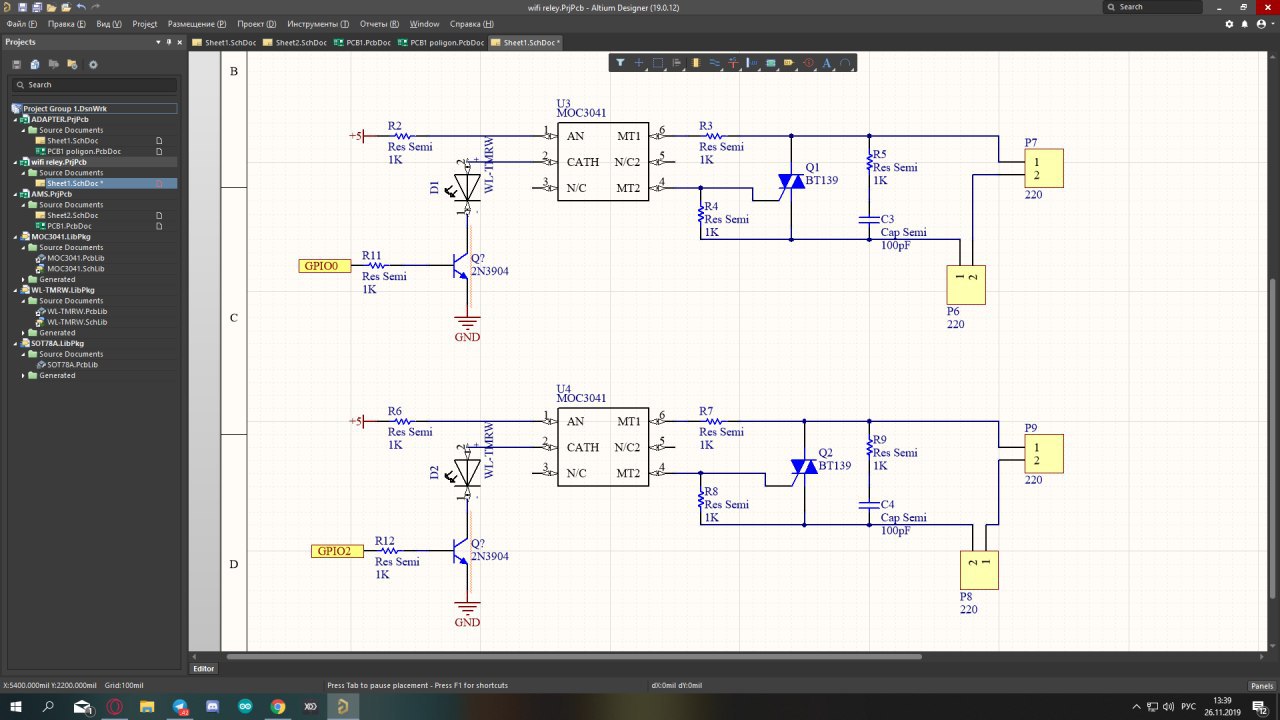

лучше отдельно резистор на оптрон и резистор на светодиод
из за разброса параметров светодиода - токи могут быть разные
из за разброса параметров светодиода - токи могут быть разные
Г
Василий Ярошенко
лучше отдельно резистор на оптрон и резистор на светодиод
из за разброса параметров светодиода - токи могут быть разные
из за разброса параметров светодиода - токи могут быть разные
ВЯ
да не так же )))))))))))
ВЯ
вам же светодиод для контроля включения оптопаты - а не питания
