В
Эмм, это бред какой-то, тут дело не в бобине ващето) просто ты видать y5v кондёр поставил, а потом заменил на 0,1 x7r
Size: a a a
2021 October 09
В
Все характеристики описаны, просто нужно правильно применять
E
y5 фу
В
Плохо не с керамикой, плохо когда не умеешь в неё))
E
гайды есть?
TT

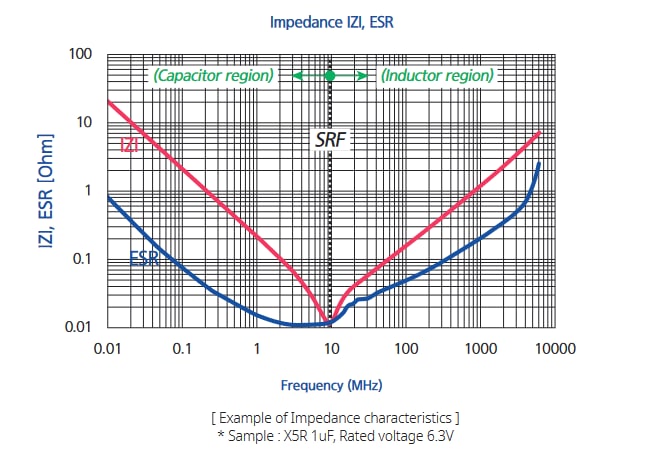

я же говорю, дело было не в падении емкости, а в паразитной индуктивности
TT

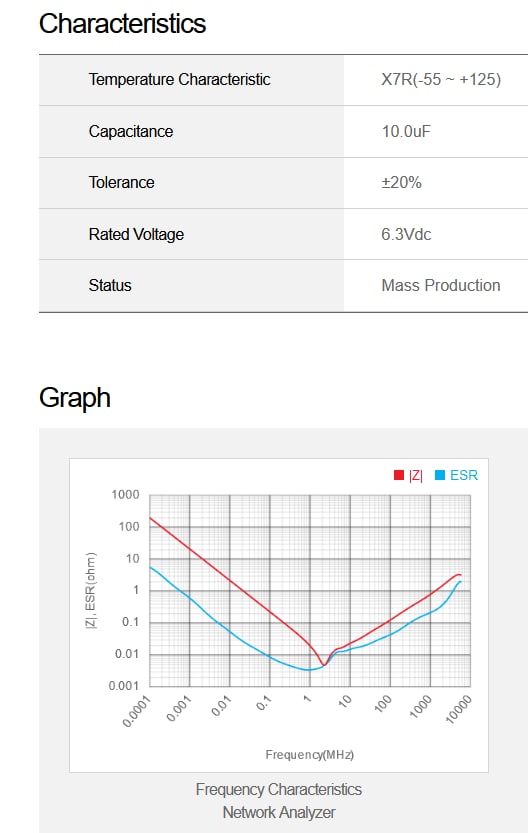

поменял примерно вот это
TT

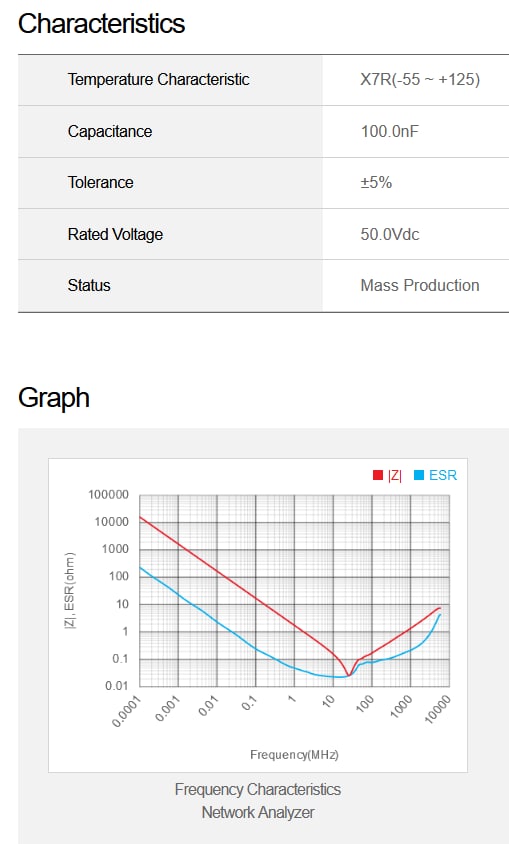

на примерно это
I
А можно их вообще не ставить же. При необходимости только. Это Настя просьба есть
I
Вот да
I
Там скорее резонансы получаются уже.
2021 October 10
к
/r/ помощь чята

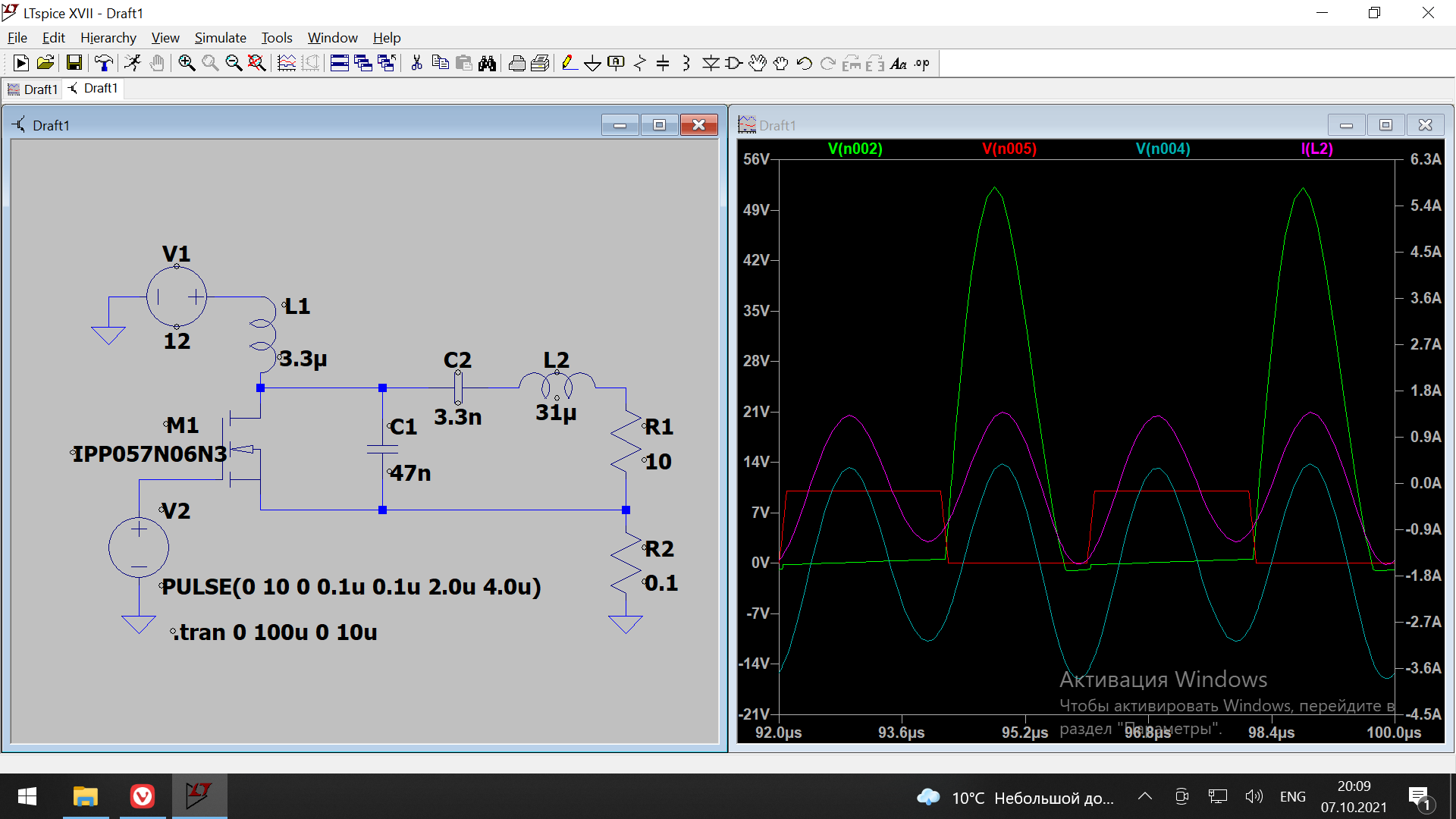

делал ZVS, то что иногда называется E-class.
делал ZVS, то что иногда называется E-class.
к
к
гейт драйвлю от 555 через totem pole NPN+PNP.
к
дико греется фет, и жрётся много тока от БП.
к
значения компонентов уже немного другие, но это неважно
к
в спайсе добивался того, чтобы в рабочей катушке L2 шёл ток больше 2 ампер. на картинке амплитуда 1.6 А, с новыми значениями компонентов получилось 2.5 А.
L1 превращает это в current-fed схему, С1 фильтрует фронты и делает синус, C2/L2 — последовательный колебательный контур, R1 — типа нагрузка во вторичке, в реале этого резистора нет. частота на гейте 294 кГц.
L1 превращает это в current-fed схему, С1 фильтрует фронты и делает синус, C2/L2 — последовательный колебательный контур, R1 — типа нагрузка во вторичке, в реале этого резистора нет. частота на гейте 294 кГц.
к
к
картинка почётче
