может просто валялись так и пластик говно
Size: a a a
2021 March 11
🦊

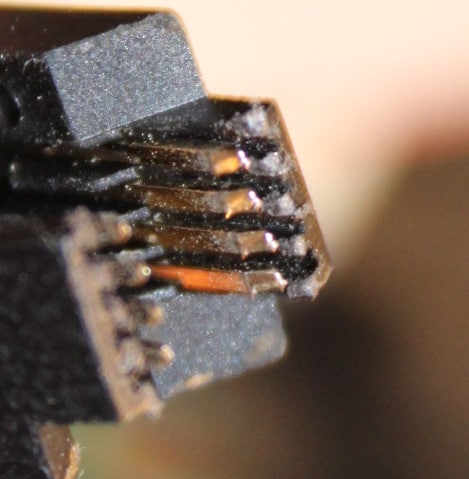

Сорваны
🦊
Может он и сам их посрывал
Но говорит что так и было )
Но говорит что так и было )
🦊
🦊

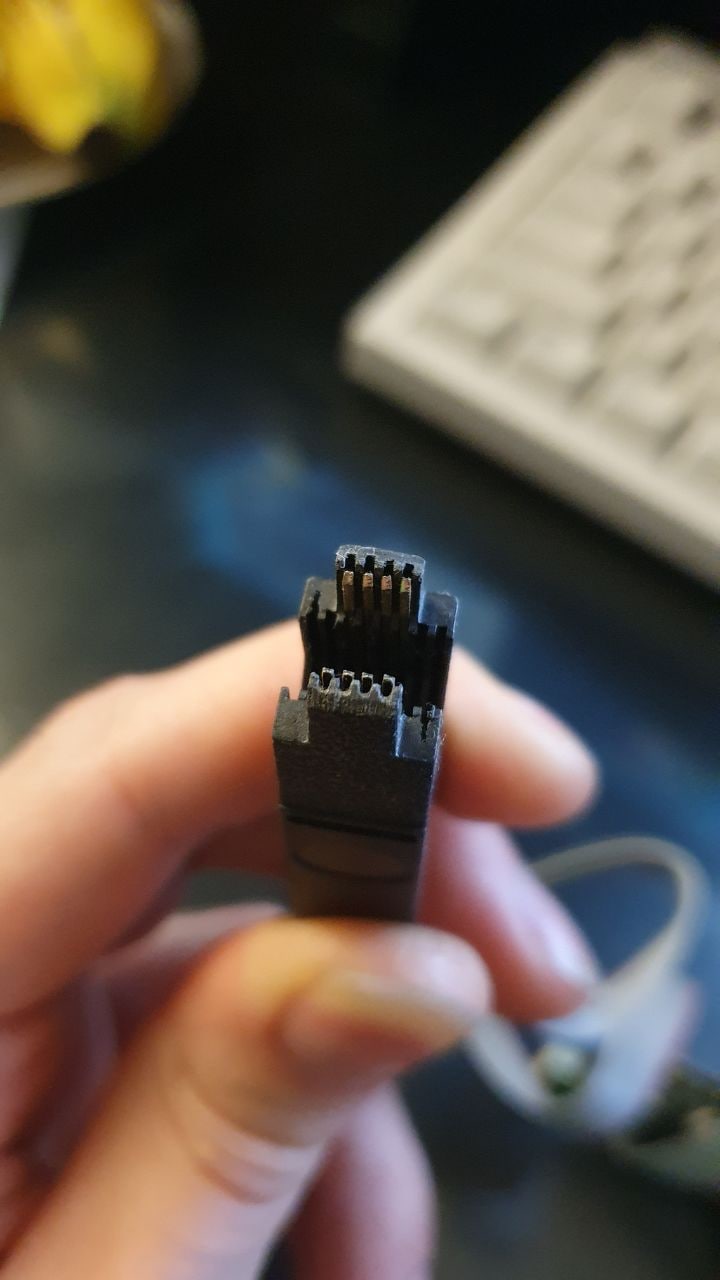

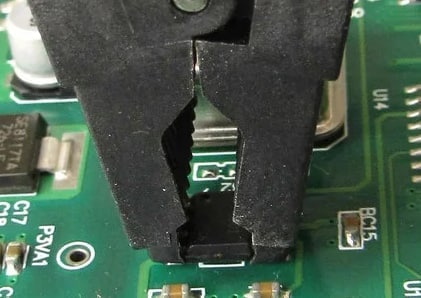

Тут видно что за счет них она держится за пузо чипа
🦊
Другой из-за плотного монтажа сам их спиливал
I
всегда страшно было. страшно, непонятно
Такая же фигня
R
прищепки 2.54 тема, перешел с месторождения прищепок на ali на кастомные платки-прищепки со встроенными программаторами под платформу - рекомендую. Через них же можно сразу лог снимать и для отладки и для мелкосреднесерийного производства с self-тестами
А я вот подумал ещё и засомневался, возможно а) мне будет мало 8 контактов для отладки, б) если сделаю разъём то впоследствии на него смогу вешать какие-то дочерние модули которые придумаю позже, так что хочу примерить 1.27 гребёнки
E
в) придут люди сканить житаг
VZ
А я вот подумал ещё и засомневался, возможно а) мне будет мало 8 контактов для отладки, б) если сделаю разъём то впоследствии на него смогу вешать какие-то дочерние модули которые придумаю позже, так что хочу примерить 1.27 гребёнки

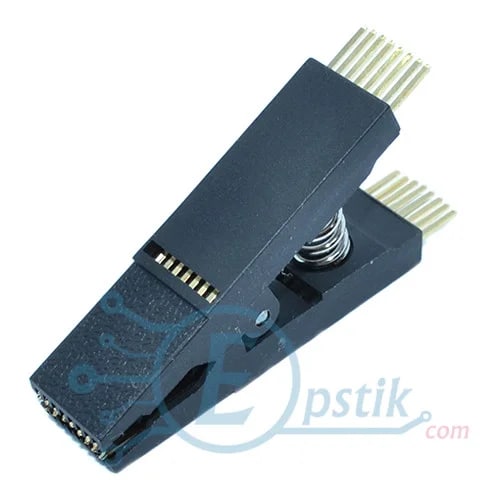

https://aliexpress.ru/item/4000972743979.html?spm=a2g0o.productlist.0.0.7cbd3a7bvEYB0m&algo_pvid=623953c1-a5e1-40ea-8d30-6699b6b88be3&algo_expid=623953c1-a5e1-40ea-8d30-6699b6b88be3-12&btsid=0b8b035c16154574603283307e0172&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Вот на такую сверху свою платку с любыми контактами прикручивай и счастье. Саму ее можно замоделить и печатать с пружинкой из автомагаза. На платку можно программаторы/usb-uartы, логику программатора накинуть и по USB type C по хипстерски подключаться прям к прищепке
Вот на такую сверху свою платку с любыми контактами прикручивай и счастье. Саму ее можно замоделить и печатать с пружинкой из автомагаза. На платку можно программаторы/usb-uartы, логику программатора накинуть и по USB type C по хипстерски подключаться прям к прищепке
b
https://aliexpress.ru/item/4000972743979.html?spm=a2g0o.productlist.0.0.7cbd3a7bvEYB0m&algo_pvid=623953c1-a5e1-40ea-8d30-6699b6b88be3&algo_expid=623953c1-a5e1-40ea-8d30-6699b6b88be3-12&btsid=0b8b035c16154574603283307e0172&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Вот на такую сверху свою платку с любыми контактами прикручивай и счастье. Саму ее можно замоделить и печатать с пружинкой из автомагаза. На платку можно программаторы/usb-uartы, логику программатора накинуть и по USB type C по хипстерски подключаться прям к прищепке
Вот на такую сверху свою платку с любыми контактами прикручивай и счастье. Саму ее можно замоделить и печатать с пружинкой из автомагаза. На платку можно программаторы/usb-uartы, логику программатора накинуть и по USB type C по хипстерски подключаться прям к прищепке
Иглы продаются отдельно за клпейки если шо
b
И есть смд иглы ещё
🦊
А я вот подумал ещё и засомневался, возможно а) мне будет мало 8 контактов для отладки, б) если сделаю разъём то впоследствии на него смогу вешать какие-то дочерние модули которые придумаю позже, так что хочу примерить 1.27 гребёнки
8 контактов под swd с головой
2 питание 2 swd 1 rst 1 boot 2 uart
Че еще надо-то?
Разве что полноценный jtag собрался цеплять
2 питание 2 swd 1 rst 1 boot 2 uart
Че еще надо-то?
Разве что полноценный jtag собрался цеплять
R
🦊
8 контактов под swd с головой
2 питание 2 swd 1 rst 1 boot 2 uart
Че еще надо-то?
Разве что полноценный jtag собрался цеплять
2 питание 2 swd 1 rst 1 boot 2 uart
Че еще надо-то?
Разве что полноценный jtag собрался цеплять
Всё сейчас как ты пишешь, и вроде норм, но хочу ещё шить еепромку по i2c, и удобно проверять spi, томучто это основной интерфейс для девайса, а сейчас наружу он выведен только lvds-нутым
🦊
Всё сейчас как ты пишешь, и вроде норм, но хочу ещё шить еепромку по i2c, и удобно проверять spi, томучто это основной интерфейс для девайса, а сейчас наружу он выведен только lvds-нутым
Ну возьми прищепку на SOP-16
🦊
🦊
Суть та же, просто контактов больше
E
🦊
ыыы
b
https://aliexpress.ru/item/4000972743979.html?spm=a2g0o.productlist.0.0.7cbd3a7bvEYB0m&algo_pvid=623953c1-a5e1-40ea-8d30-6699b6b88be3&algo_expid=623953c1-a5e1-40ea-8d30-6699b6b88be3-12&btsid=0b8b035c16154574603283307e0172&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Вот на такую сверху свою платку с любыми контактами прикручивай и счастье. Саму ее можно замоделить и печатать с пружинкой из автомагаза. На платку можно программаторы/usb-uartы, логику программатора накинуть и по USB type C по хипстерски подключаться прям к прищепке
Вот на такую сверху свою платку с любыми контактами прикручивай и счастье. Саму ее можно замоделить и печатать с пружинкой из автомагаза. На платку можно программаторы/usb-uartы, логику программатора накинуть и по USB type C по хипстерски подключаться прям к прищепке
И кстати у китайцев есть такие только сборные. Там два ряда игл и можешь сам выбирать какие ставить/какие нет
I
Из текстолита прищепки не?
