может уже путаю. но два комплекта
Фига себе
I
Кстати. Надо цшки съездить забрать
E
что с ними потом делать?
EB
ID:0
Очень простой и дешёвый PLC soft-модем на STM32F100. Хотя думаю, на какие-нибудь L0xx перенесётся легко.
Работало на 2400 бод на 150 метрах, для всяких умных розеток вполне сгодится.
Сслк: https://github.com/leocat3/PLC-Modem
https://github.com/open-plc-com/PLC-modem
(и да, автор явно русский) (а, я это решил по его рунглишу типа «in principle», а уже потом увидел подписи к осям, лол)
Вебархив: https://web.archive.org/web/20171018030758/http://open-plc.blogspot.ru/2017/02/plc-modem.html
Работало на 2400 бод на 150 метрах, для всяких умных розеток вполне сгодится.
Сслк: https://github.com/leocat3/PLC-Modem
https://github.com/open-plc-com/PLC-modem
(и да, автор явно русский) (а, я это решил по его рунглишу типа «in principle», а уже потом увидел подписи к осям, лол)
Вебархив: https://web.archive.org/web/20171018030758/http://open-plc.blogspot.ru/2017/02/plc-modem.html
Вспомнилось:
S in IoT stands for security
S in IoT stands for security
2021 March 02
NK

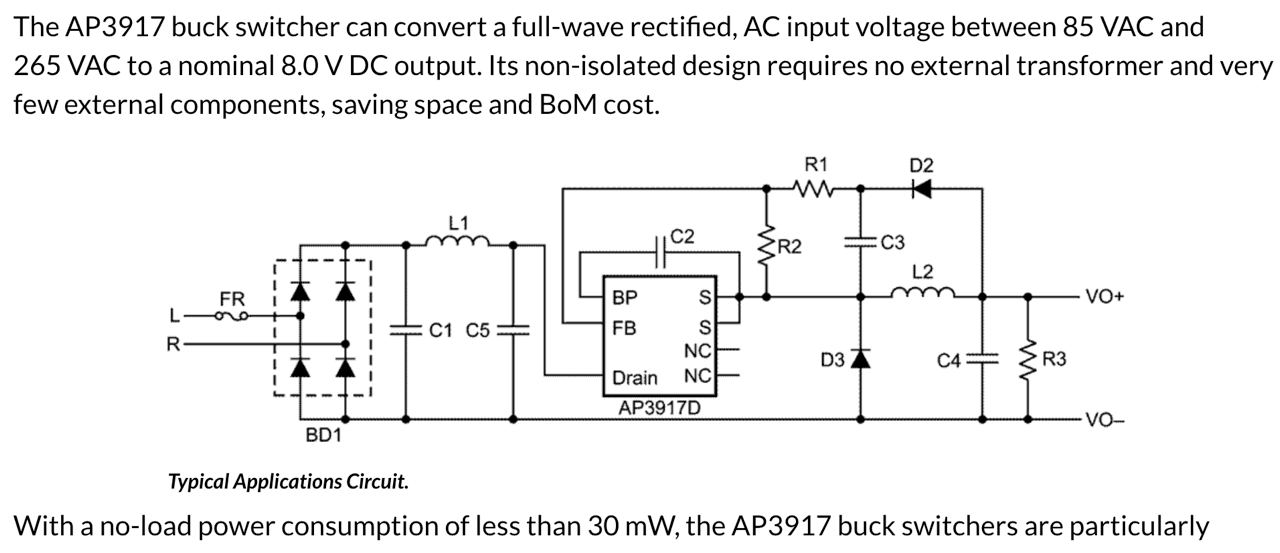

Diodes недавно (1.5 года назад) выпустила серию AC-DC понижающих преобразователей, с которыми можно сделать очень компактный сетевой блок питания на 4 Вт с собственным потреблением меньше 30 мВт (КПД 99%) и широким диапазоном входного напряжения (85–265 В).
Схема очень проста, не требует трансформатора и обеспечивает неизолированное питание нагрузки напряжением, задающимся внешним делителем, номинально 8 вольт, но можно до 12 В. (в пресс-релизе сказано про 8 В, но в даташите упоминается 12 В)
Требуется всего один дроссель, делитель обратной связи, пару диодов и конденсаторов, эта схема займёт на плате не больше 2-3 см².
В серии три микросхемы. Они различаются максимальным напряжением внутреннего полевого транзистора, предельным током нагрузки и ценой.
AP3917B: 650 V / 280 mA / $0.58
AP3917C: 700 V / 420 mA / $0.64
AP3917D: 750 V / 500 mA / $0.67
Есть защиты от перегрузки по току, КЗ и перегреву.
Выглядит идеальным для питания маленьких устройств от сети!
Сслк: https://www.diodes.com/part/view/AP3917D
Схема очень проста, не требует трансформатора и обеспечивает неизолированное питание нагрузки напряжением, задающимся внешним делителем, номинально 8 вольт, но можно до 12 В. (в пресс-релизе сказано про 8 В, но в даташите упоминается 12 В)
Требуется всего один дроссель, делитель обратной связи, пару диодов и конденсаторов, эта схема займёт на плате не больше 2-3 см².
В серии три микросхемы. Они различаются максимальным напряжением внутреннего полевого транзистора, предельным током нагрузки и ценой.
AP3917B: 650 V / 280 mA / $0.58
AP3917C: 700 V / 420 mA / $0.64
AP3917D: 750 V / 500 mA / $0.67
Есть защиты от перегрузки по току, КЗ и перегреву.
Выглядит идеальным для питания маленьких устройств от сети!
Сслк: https://www.diodes.com/part/view/AP3917D
NK
LS
ID:0
Diodes недавно (1.5 года назад) выпустила серию AC-DC понижающих преобразователей, с которыми можно сделать очень компактный сетевой блок питания на 4 Вт с собственным потреблением меньше 30 мВт (КПД 99%) и широким диапазоном входного напряжения (85–265 В).
Схема очень проста, не требует трансформатора и обеспечивает неизолированное питание нагрузки напряжением, задающимся внешним делителем, номинально 8 вольт, но можно до 12 В. (в пресс-релизе сказано про 8 В, но в даташите упоминается 12 В)
Требуется всего один дроссель, делитель обратной связи, пару диодов и конденсаторов, эта схема займёт на плате не больше 2-3 см².
В серии три микросхемы. Они различаются максимальным напряжением внутреннего полевого транзистора, предельным током нагрузки и ценой.
AP3917B: 650 V / 280 mA / $0.58
AP3917C: 700 V / 420 mA / $0.64
AP3917D: 750 V / 500 mA / $0.67
Есть защиты от перегрузки по току, КЗ и перегреву.
Выглядит идеальным для питания маленьких устройств от сети!
Сслк: https://www.diodes.com/part/view/AP3917D
Схема очень проста, не требует трансформатора и обеспечивает неизолированное питание нагрузки напряжением, задающимся внешним делителем, номинально 8 вольт, но можно до 12 В. (в пресс-релизе сказано про 8 В, но в даташите упоминается 12 В)
Требуется всего один дроссель, делитель обратной связи, пару диодов и конденсаторов, эта схема займёт на плате не больше 2-3 см².
В серии три микросхемы. Они различаются максимальным напряжением внутреннего полевого транзистора, предельным током нагрузки и ценой.
AP3917B: 650 V / 280 mA / $0.58
AP3917C: 700 V / 420 mA / $0.64
AP3917D: 750 V / 500 mA / $0.67
Есть защиты от перегрузки по току, КЗ и перегреву.
Выглядит идеальным для питания маленьких устройств от сети!
Сслк: https://www.diodes.com/part/view/AP3917D
Прям как в лампочках
к
в китайских лампочках используются гораздо более дешёвые штуки :)
к
@Leopoldius обладает сакральным знанием про китайскую ультрадешёвую 3-ногую микру в SOT23, специальную для светодиодов, но которую можно и для импульсных БП использовать. я каждый раз забываю её партнамбер :(
ВС
ID:0
Diodes недавно (1.5 года назад) выпустила серию AC-DC понижающих преобразователей, с которыми можно сделать очень компактный сетевой блок питания на 4 Вт с собственным потреблением меньше 30 мВт (КПД 99%) и широким диапазоном входного напряжения (85–265 В).
Схема очень проста, не требует трансформатора и обеспечивает неизолированное питание нагрузки напряжением, задающимся внешним делителем, номинально 8 вольт, но можно до 12 В. (в пресс-релизе сказано про 8 В, но в даташите упоминается 12 В)
Требуется всего один дроссель, делитель обратной связи, пару диодов и конденсаторов, эта схема займёт на плате не больше 2-3 см².
В серии три микросхемы. Они различаются максимальным напряжением внутреннего полевого транзистора, предельным током нагрузки и ценой.
AP3917B: 650 V / 280 mA / $0.58
AP3917C: 700 V / 420 mA / $0.64
AP3917D: 750 V / 500 mA / $0.67
Есть защиты от перегрузки по току, КЗ и перегреву.
Выглядит идеальным для питания маленьких устройств от сети!
Сслк: https://www.diodes.com/part/view/AP3917D
Схема очень проста, не требует трансформатора и обеспечивает неизолированное питание нагрузки напряжением, задающимся внешним делителем, номинально 8 вольт, но можно до 12 В. (в пресс-релизе сказано про 8 В, но в даташите упоминается 12 В)
Требуется всего один дроссель, делитель обратной связи, пару диодов и конденсаторов, эта схема займёт на плате не больше 2-3 см².
В серии три микросхемы. Они различаются максимальным напряжением внутреннего полевого транзистора, предельным током нагрузки и ценой.
AP3917B: 650 V / 280 mA / $0.58
AP3917C: 700 V / 420 mA / $0.64
AP3917D: 750 V / 500 mA / $0.67
Есть защиты от перегрузки по току, КЗ и перегреву.
Выглядит идеальным для питания маленьких устройств от сети!
Сслк: https://www.diodes.com/part/view/AP3917D
Пробьёт ключик и привет.
к
750 вольт в бытовой сети бывает достаточно редко! к тому же, на входе в квартиру всё равно будет импульсный стабилизатотр
S
750 вольт в бытовой сети бывает достаточно редко! к тому же, на входе в квартиру всё равно будет импульсный стабилизатотр
Бывает достаточно редко, но когда-нибудь бывает
В последний раз х)
В последний раз х)
LZ
@Leopoldius обладает сакральным знанием про китайскую ультрадешёвую 3-ногую микру в SOT23, специальную для светодиодов, но которую можно и для импульсных БП использовать. я каждый раз забываю её партнамбер :(

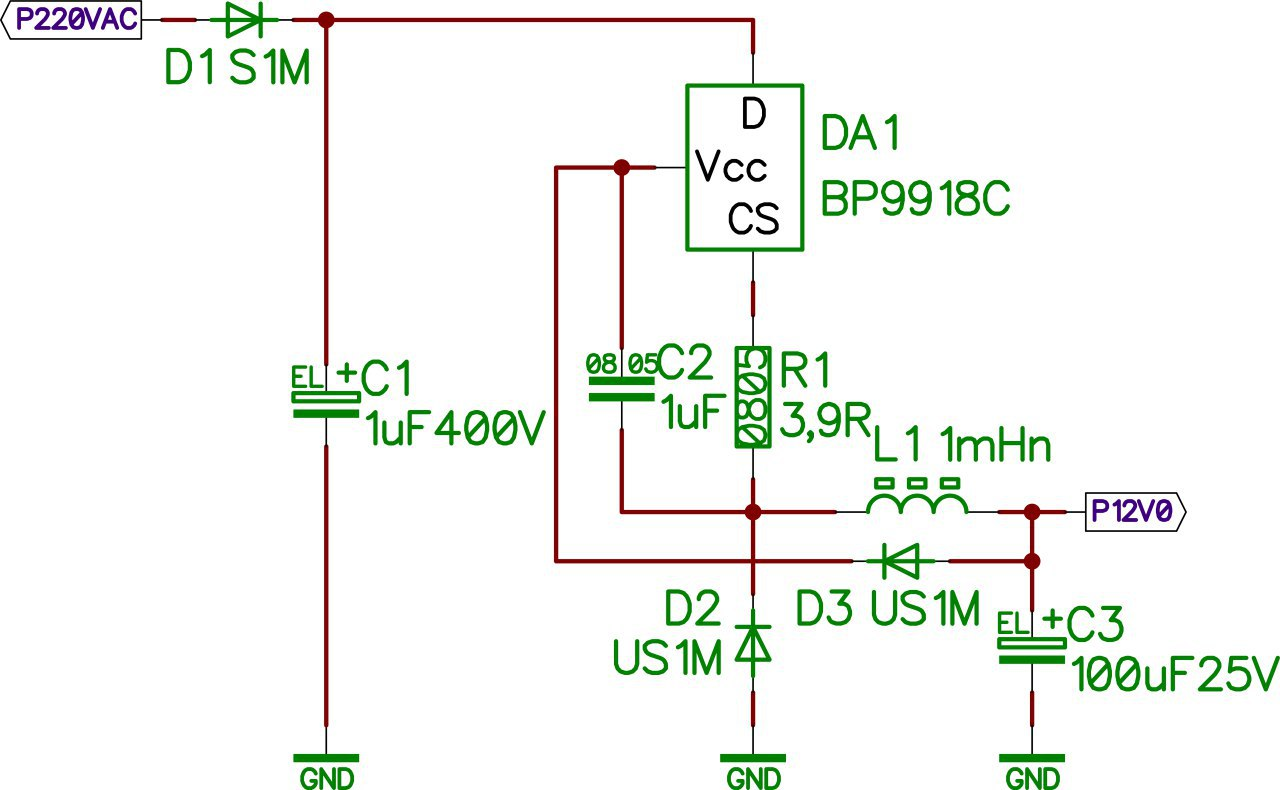

bp9918c
к
точно.
S
bp1488c
E
750 вольт в бытовой сети бывает достаточно редко! к тому же, на входе в квартиру всё равно будет импульсный стабилизатотр
где там каринка про аудиофилов и горелый люминий
I
Прям как в лампочках
Тож так подумал😁
I
Пробьёт ключик и привет.
Варистор или стабилитрон
