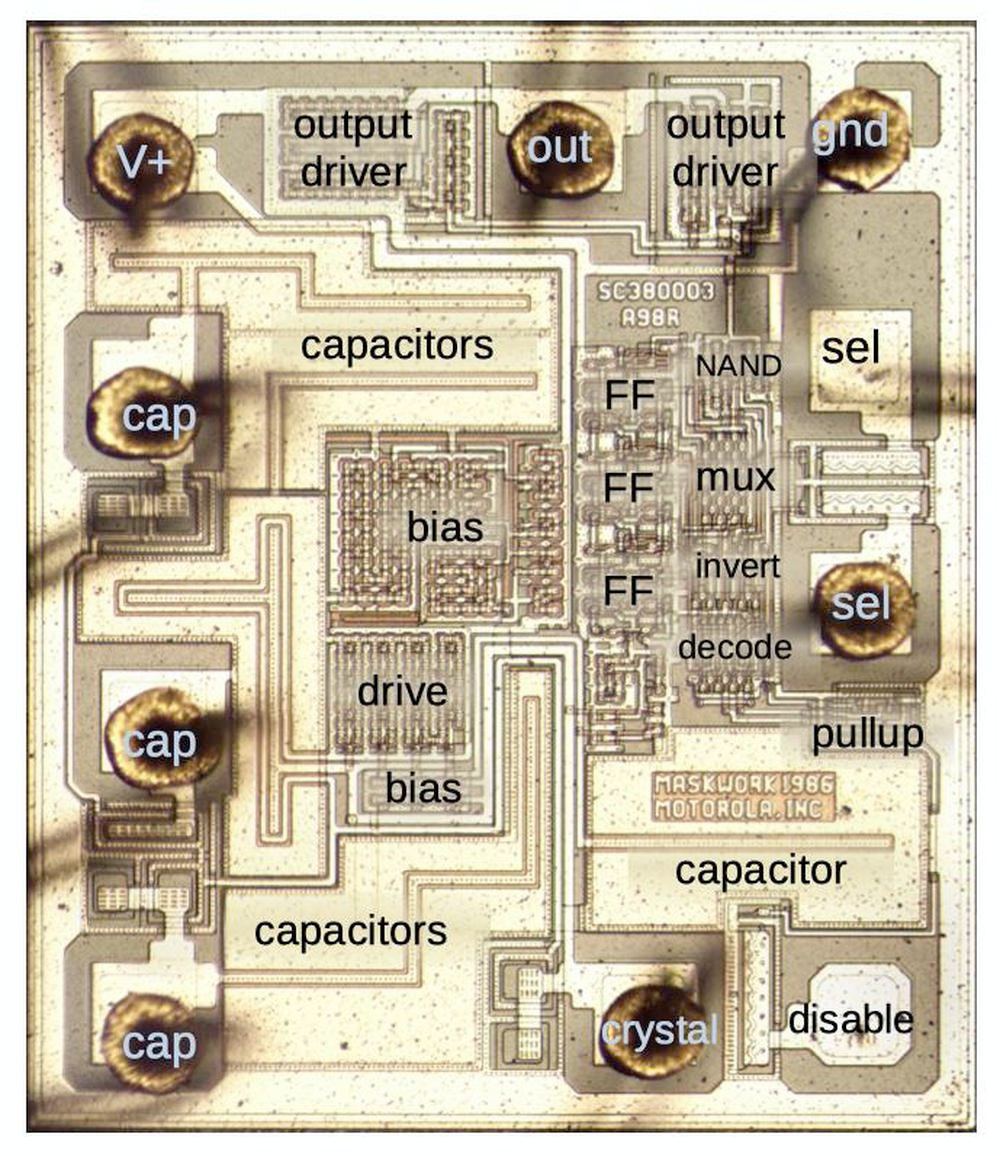

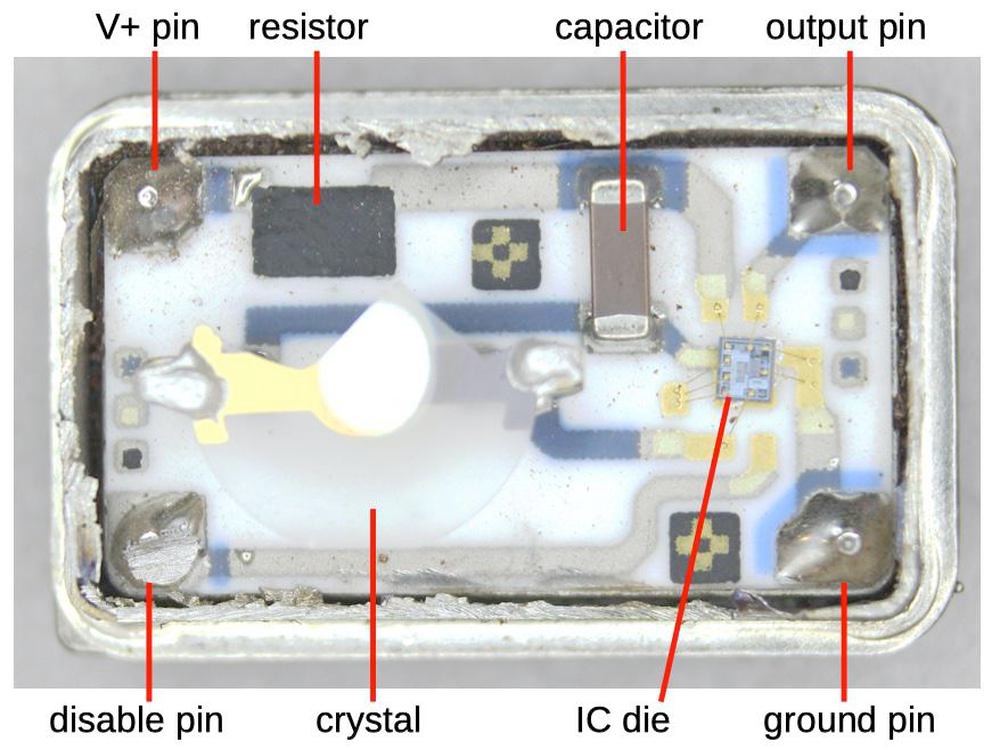

Ken Shirriff разобрал старый кварцевый генератор на 4.7174 МГц. Он состоит из генератора Колпитца с кварцевым резонатором в контуре, конденсаторами подстройки и усиленным выходом, и делителя на 1/2/4/8 из D-триггеров и мультиплексора, управляющегося внешними пинами. Ещё добавлен фильтр питания из 10 Ом резистора и 3 нФ конденсатора.

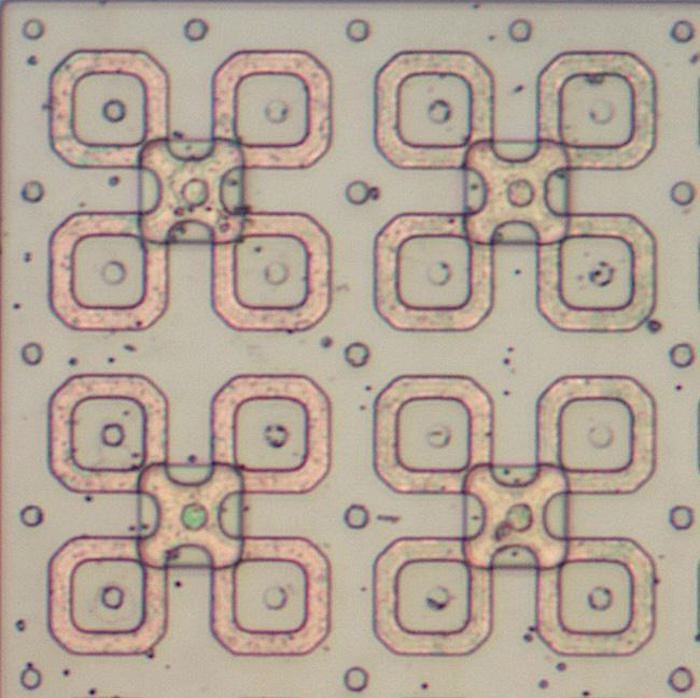

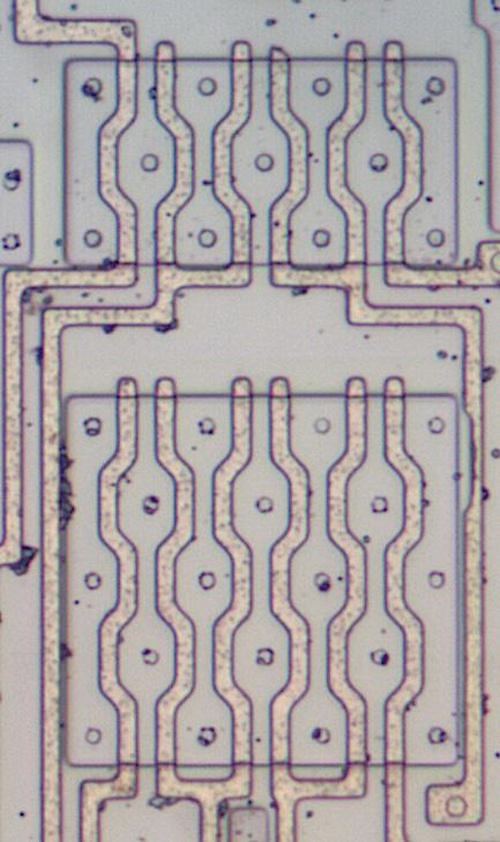

Четвёрки транзисторов с кольцевыми затворами в виде клеверов — это выходные транзисторы, которые соединяются по 6, 16 или 40 штук для получения разного выходного тока.
Сслк:
https://www.righto.com/2021/02/teardown-of-quartz-crystal-oscillator.html(А ещё я наконец-то узнал, откуда эти странные частоты типа 14.318 МГц или 4.7174 МГц)
