2020 June 22

O

OxxxyGeen in OpenStreetMap RU
Владимир К
видимо, изменения оверлейного слоя еще не отрендерились на зумах выше
Эх, понятно
источник

SA

Sergey Astakhov in OpenStreetMap RU
источник

V

Vascom in OpenStreetMap RU
Ещё бы GPS  L1C сигнал добавили...
источник

M

Miroff in OpenStreetMap RU
Vascom
Ещё бы GPS  L1C сигнал добавили...
Receiver type 184-channel u-blox F9 engine
GPS _L1C/A_ L2C, GLO L1OF L2OF,
GAL E1B/C E5b, BDS B1I B2I,
QZSS L1C/A L2C
источник

IZ

Ilya Zverev in OpenStreetMap RU
класс
источник

IZ

Ilya Zverev in OpenStreetMap RU
с каждым разом чуть ближе к Москве :)
источник

K

Kirill in OpenStreetMap RU
Сергей, хотел спросить, как вы достаете наземные точные координаты?
источник

SA

Sergey Astakhov in OpenStreetMap RU
Kirill
Сергей, хотел спросить, как вы достаете наземные точные координаты?
При помощи геодезического приёмника, как правило в режиме rtk с использованием сети базовых станций Hive.
источник

SA

Sergey Astakhov in OpenStreetMap RU
Описание процесса: https://t.me/ruosm/271872
Telegram
Sergey Astakhov in OpenStreetMap RU
Девайсы в процессе использовались такие:
Коптеры: Phantom 3 Adv, Phantom 4 Pro+, DJI Mavic 2 Pro
Геодезический приёмник: S-Max GEO, карбоновая веха 1.75 м, RTK-сервис от Hive
Смартфоны: Samsung Note 8 (управление коптером), Xiaomi Redmi Note 3 Pro (контроллер для S-Max GEO)
Компьютер для обработки: CPU Intel i9 7900X 3.3 ГГц, MB Gigabyte Aorus Gaming 7, RAM 128 Гб, HDD 12 Тб + SSD Optane 32 Гб, Video Gigabyte Aorus GeForce GTX 1080ti, OS Windows 10 Pro
Автомобиль для перемещений: Nissan X-Trail
Программы: Litchi (автоматическое управление коптером), PhotoScan 1.4.x (обработка снимков)

Типичный процесс выглядит так:
1) Выбираем квартал для съёмки, ищем подходящее место старта (чтобы поменьше было любопытных глаз и одновременно ничего не мешало взлёту/посадки, например крон деревьев и проводов).
2) Рисуем маршрут облёта квартала в Litchi с выбранной высотой и достаточным уровнем перекрытия.
3) Ждём совпадения наличия свободного времени и подходящей погоды (чтобы не было осадков, сильного ветра и было достаточно…
источник

SA

Sergey Astakhov in OpenStreetMap RU
Сейчас ещё прикупил upgrade-модуль для mavic-а с двухчастотным приёмником от топодрона. Совсем от наземных измерений он не избавляет, но с ним можно обходиться меньшим кол-вом наземных точек.
источник

🐧

🐧 in OpenStreetMap RU
Sergey Astakhov
Девайсы в процессе использовались такие:
Коптеры: Phantom 3 Adv, Phantom 4 Pro+, DJI Mavic 2 Pro
Геодезический приёмник: S-Max GEO, карбоновая веха 1.75 м, RTK-сервис от Hive
Смартфоны: Samsung Note 8 (управление коптером), Xiaomi Redmi Note 3 Pro (контроллер для S-Max GEO)
Компьютер для обработки: CPU Intel i9 7900X 3.3 ГГц, MB Gigabyte Aorus Gaming 7, RAM 128 Гб, HDD 12 Тб + SSD Optane 32 Гб, Video Gigabyte Aorus GeForce GTX 1080ti, OS Windows 10 Pro
Автомобиль для перемещений: Nissan X-Trail
Программы: Litchi (автоматическое управление коптером), PhotoScan 1.4.x (обработка снимков)

Типичный процесс выглядит так:
1) Выбираем квартал для съёмки, ищем подходящее место старта (чтобы поменьше было любопытных глаз и одновременно ничего не мешало взлёту/посадки, например крон деревьев и проводов).
2) Рисуем маршрут облёта квартала в Litchi с выбранной высотой и достаточным уровнем перекрытия.
3) Ждём совпадения наличия свободного времени и подходящей погоды (чтобы не было осадков, сильного ветра и было достаточно светло для съёмки).
4) Приезжаем на выбранное место и запускаем коптер в полёт.
5) Замеряем наземные точки для привязки, обычно это в другой день, т.к. свободного времени не хватает на всё сразу. Для этого пешком обходим квартал съёмок и измеряем координаты наземных ориентиров геодезическим приёмником. В городе для этого очень удобны крышки люков. В сельской местности сложнее, там лучше озаботиться  самостоятельной расстановкой ориентиров и их замером до самих съёмок.
6) Скидываем все данные в компьютер (снимки и координаты точек привязи), содаём проект в PhotoScan и начинаем всё сводить вместе. Там много времени уходит на ручную отметку замеряных ориентиров на снимках.
7) После расстановки и вычисления удовлетворительной калибровки камеры запускается процесс обработки - формирование плотного облака, вычисление карты высот и получение результирующего ортофото. На это уходит несколько часов.
8) Оцениваем результат и если явных проблем не видно - грузим его на OpenAerialMap
9) Запускаем JOSM и кликаем Open in JOSM на OpenAerialMap
10) Начинаем микромапить 😊
кстати, привет. а в личи маршрут прям руками рисуешь?
источник

🐧

🐧 in OpenStreetMap RU
я чота в отпуске тоже попробовал себя в ортофотосъёмке...
источник

SA

Sergey Astakhov in OpenStreetMap RU
🐧
кстати, привет. а в личи маршрут прям руками рисуешь?
Да. Это несложно, надо только выдерживать нужную дистанцию между параллельными маршрутами.
источник

🐧

🐧 in OpenStreetMap RU
Sergey Astakhov
Да. Это несложно, надо только выдерживать нужную дистанцию между параллельными маршрутами.
нудно только... пару раз порисовал и захотел запилить генератор, благо личи умеет импортировать план из csv того же...
источник

SA

Sergey Astakhov in OpenStreetMap RU
источник

SA

Sergey Astakhov in OpenStreetMap RU

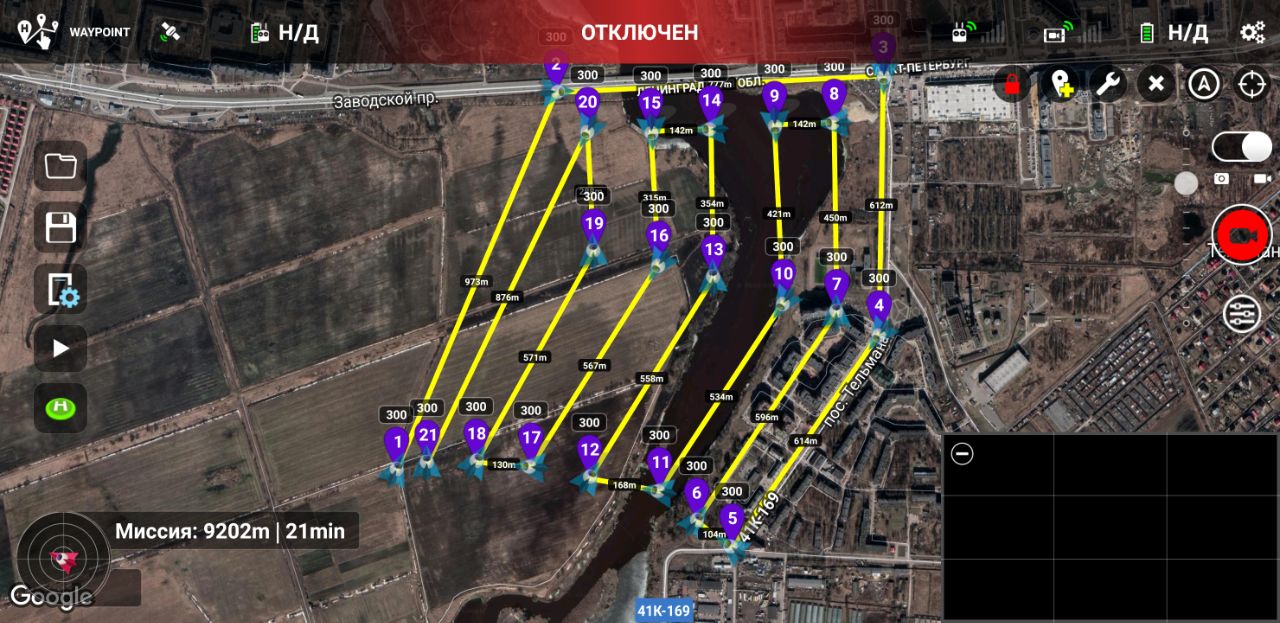

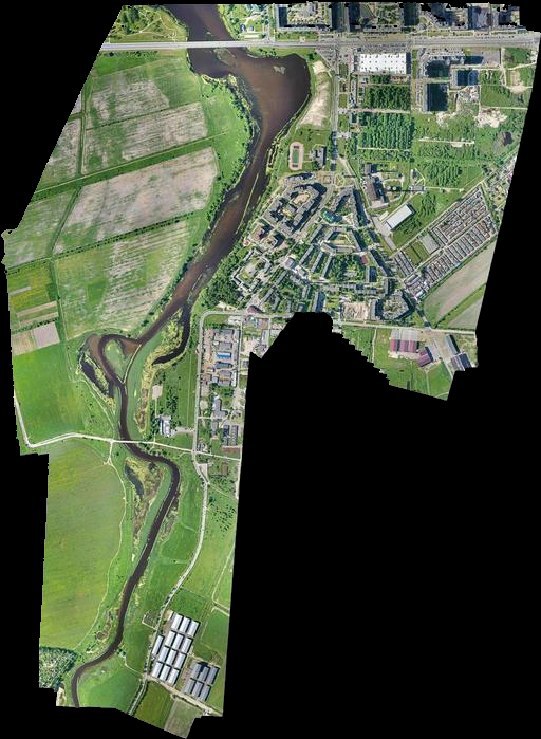

Вот пример одного из 3 полётов, использованных для данного ортофото.
источник

SA

Sergey Astakhov in OpenStreetMap RU
Недавно пробовал pix4dcapture - в принципе работает, но нет того контроля полётом, как в litchi- нельзя отменить, к примеру,  автовозврат когда батарейка подходит к концу. Там солидный резерв закладывается и в итоге область съёмки получается меньше.
источник

🐧

🐧 in OpenStreetMap RU
Sergey Astakhov
Недавно пробовал pix4dcapture - в принципе работает, но нет того контроля полётом, как в litchi- нельзя отменить, к примеру,  автовозврат когда батарейка подходит к концу. Там солидный резерв закладывается и в итоге область съёмки получается меньше.
у меня он даже не подключился к коптеру. как и у многих других, судя по комментариям в гуглплее.
полностью в автомате удалось поснимать aero ranger'ом, но да, этой заразе пофиг на батарею...
источник

🐧

🐧 in OpenStreetMap RU
Kirill
Сергей, хотел спросить, как вы достаете наземные точные координаты?
вот тоже зашёл сюда узнать, есть ли уже какие-нить бюджетные решения :)
источник

AI

Alexander Istomin in OpenStreetMap RU
Переслано от Alexander Istomin
Простите, у меня облака в хайрезе
