T
ну да, всё будет требовать тока, ты поискал оу с низким потреблением уже?
Size: a a a
2021 June 18
DI
а у тебя есть преобразовать 220ADC > 5VDC
DP
500na минимум для оу. надо посчитать
R
У меня есть блок питания от нокии
DI
зб! ща подумаю
T

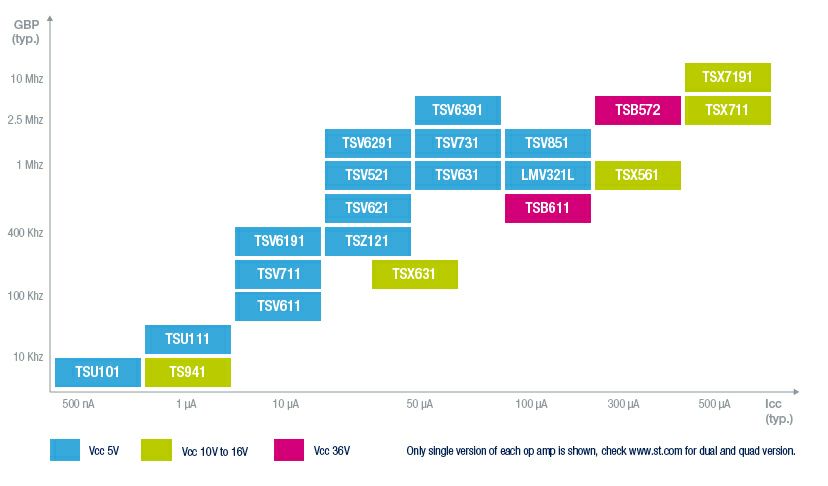

первый попавшийся с низким потреблением
https://i.imgur.com/tr5cAvT.png
https://i.imgur.com/tr5cAvT.png
DP

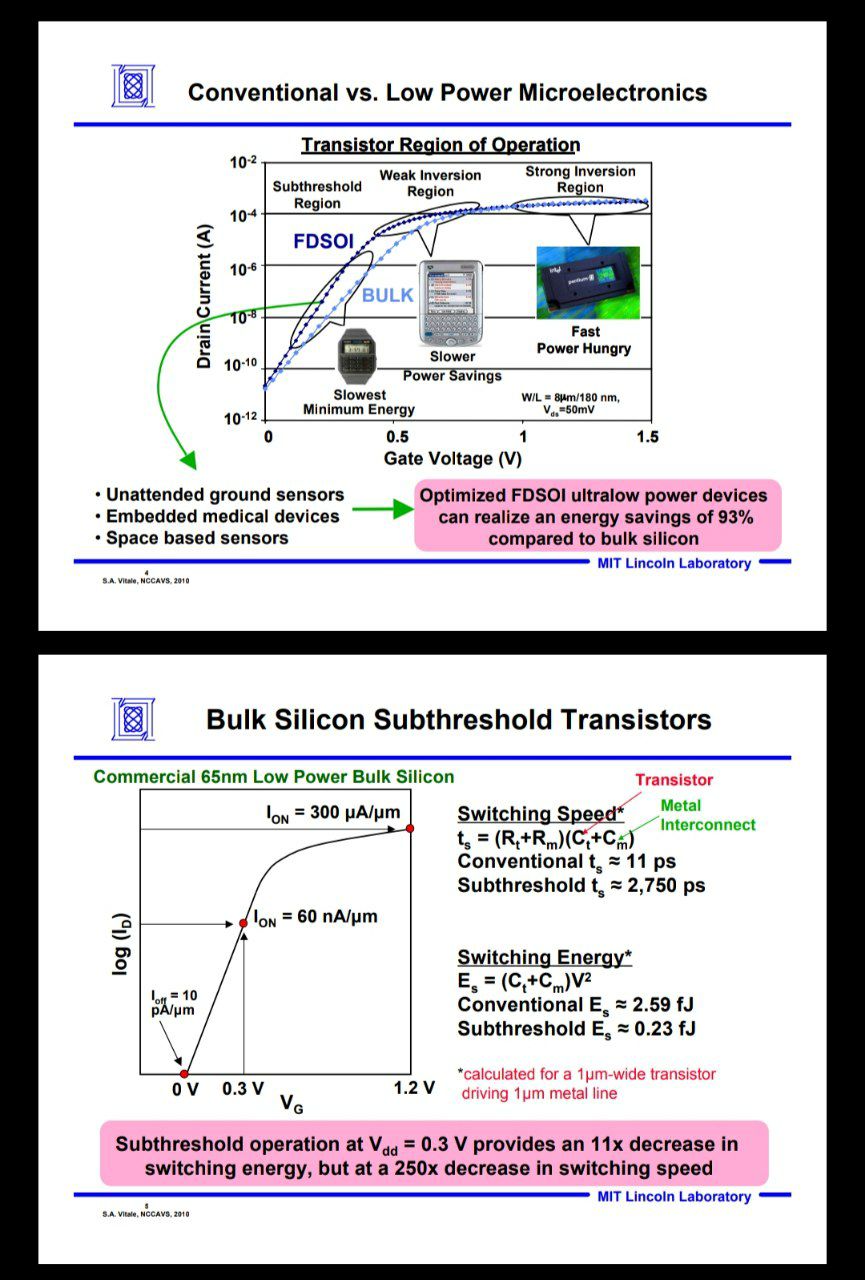

просто по некоторым данным отдельные транзисторы могут 1na и еще меньше
T
а ты схему уже нарисовал? там помимо транзистора еще обвязка нужна будет - не будет ли там большего тока?
DP
не нарисовал. но я понимаю про утечки и в других местах. и обычно всю эту обвязку можно переделать чтобы так же уменьшить утечки
DI
Ну у тебя через НО контакт реле постоянно должно висеть напряжение на нагрузке. Реле 220 должно коммутироваться через НЗ контакт слаботочного реле. Как только ты подаешь питание на преобразователь, 5В реле включается, и разрывает катушку большого реле. И вот только так
DI

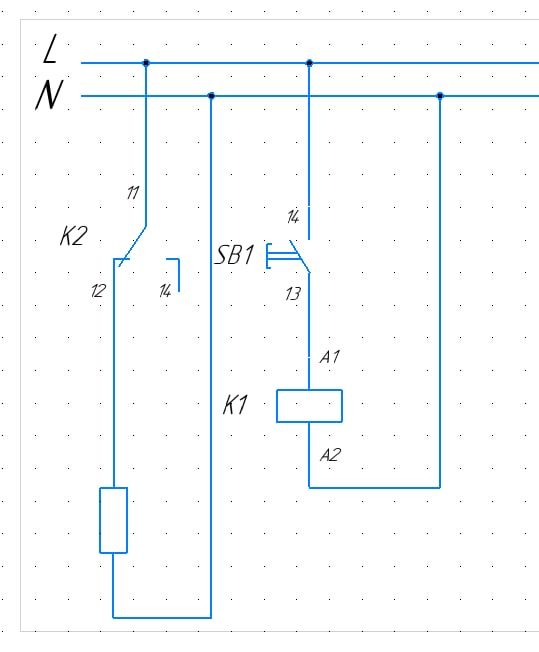

вот кнопка SB1 или это концевик может быть. Она и подает тебе 220В для разрыва цепи нагрузки
DI

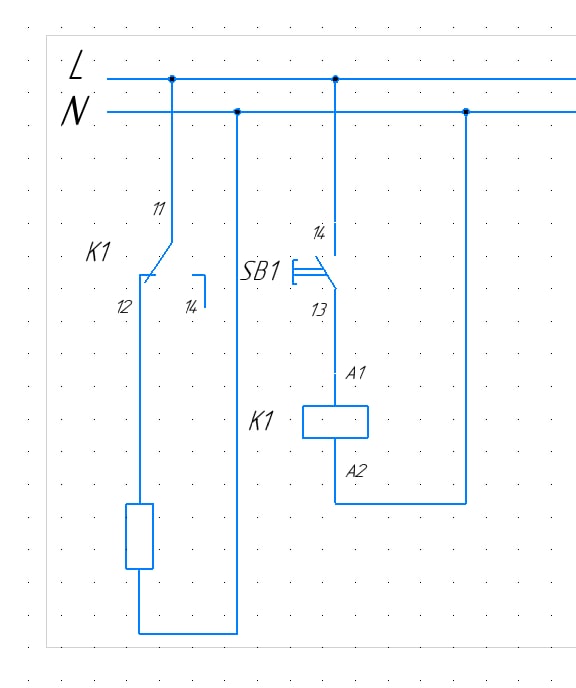

даже если у тебя была бы одна реле 220 вольт с перекидным контактом, все равно на нагрузку напряжение должно идти одтельно, а коммутироваться будет только катушка от твоего концевика или кнопки
DI

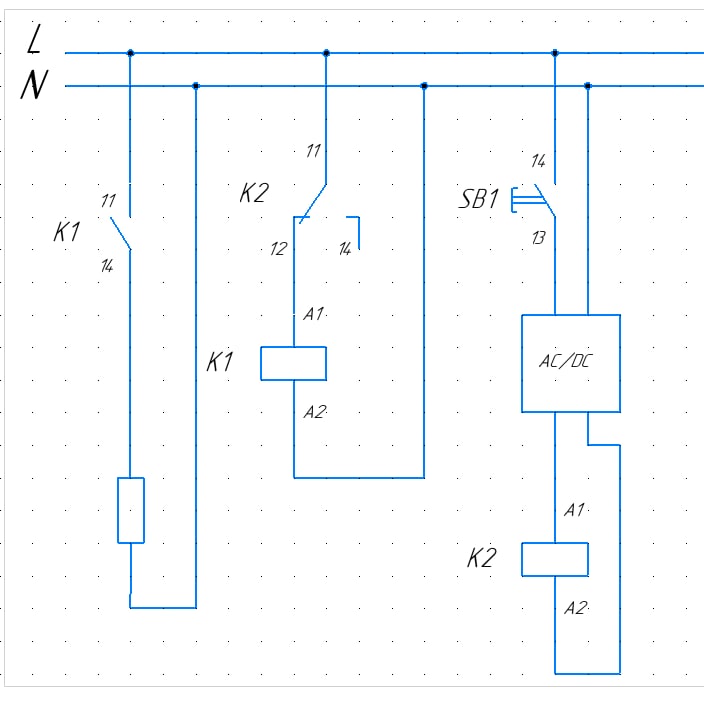

типа вот так
DI
только не К2, а К1
AS
Доброго времени, знатоки! Помощь нужна ваша
