Срисовал рабочую схему по картинкам. Рабочий вариант на руках нет

что такое +12?

Прошу прощения. Это питания 12Вольт

для пердуинщиков:
https://youtu.be/CeJYarsCcwA

Меня возьми, я генералисимус среди электриков

видимо тебя в полковники разжаловали, вот ты и кипишишь

генарал танковых войск

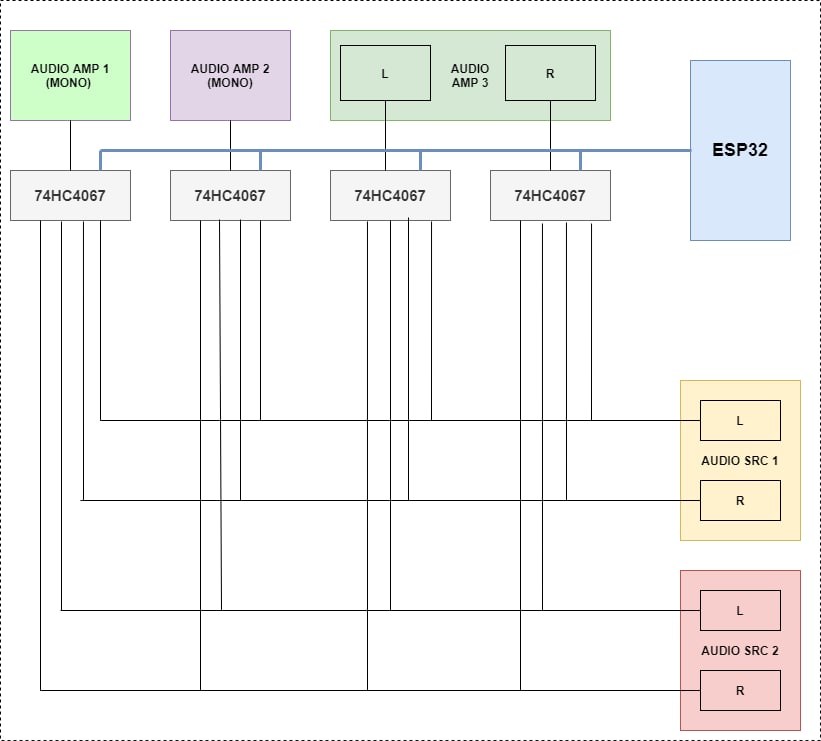

Всем привет. Хочу сделать crossover switch для аудио сигналов 4x4. Такой свитч где один моно инпут может соединяться с одним моно аутпутом в отдельно взятый момент времени. Думаю использовать для этого несколько мультиплексоров 74HC4067 под контролем ESP32.
Каждому аутпуту (усилителю) будет присвоен свой мультиплексор. И на уровне ESP32 будет выбор какой инпут следует на какой аутпут.

У меня пока несколько вопросов:
1. Я правильно выбрал схему и компоненты под свою задачу?
2. Как мне соединять землю в такой схеме?
3. Как правильно синхронизировать действия мультиплексоров? Допустим, произойдет ли что-то плохое, если в один момент несколько мультиплексоров выберут один сорс?

Мой уровень познания в электронике на уровне помигать светодиодом. Но задача не супер сложная, вроде.

Никик нет

а твой сигнал не просядет на коммутаторах?

Я не знаю)

вот сперва выясни уровень просадки

Как это выяснить? Спаять с одним мультиплексором схему для теста?

именно

потом что у тебя за мультиплексор?

он аналоговый или цифровой?

я обычно использовал 561КТ3

74HC4067, аналоговый
я его увидел на форуме ардуино, там похожая задача была

мне про землю стало интересно

да верно
