Переслано от Валерий

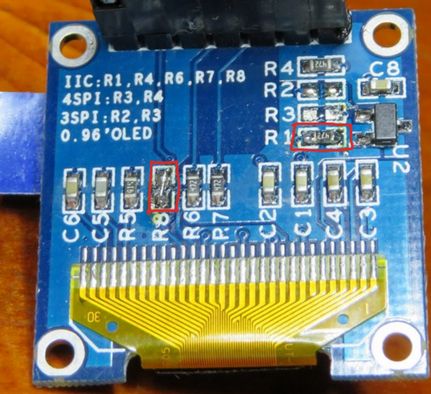

Приветствую, Ардуинщики нужна помощь, при подключении питания через рампс или в круглый разъем Меги на экране просто шум или пиксели, а через usb всё норм. Куда копать? Уже всю голову сломал, oled 1306 универсальный, запаян на i2c
А рампс в это время снимали? Когда через круглый разъем питали?
В
Ильнур Иксанов
А рампс в это время снимали? Когда через круглый разъем питали?
Нет не снимал
В
Дисплей в рампс подключён
ИИ
Ильнур Иксанов
А рампс в это время снимали? Когда через круглый разъем питали?
Я бы попробовал без него если есть такая возможность.
ИИ
Дисплей в рампс подключён
Я не особо осведомлен, это не проходная плата просто?
В
Шилд
ИИ
RAMPS 1.4 — Энциклопедия ТриДэшника
https://3deshnik.ru/wiki/index.php/RAMPS_1.4
https://3deshnik.ru/wiki/index.php/RAMPS_1.4
ИИ
Вот тут в статье про диод д1 говорится
В
Да, не выпаивал, попробую сегодня выпаять
В
Хотя его выпаивают если раздельное питание
В
При раздельном Ардуино от юсб зарядки а рампс от БП все работает
В
А только от БП не работает
ИИ
Может в монтаже при разном подключении по сигнальным кабелям, силовая идёт?
В

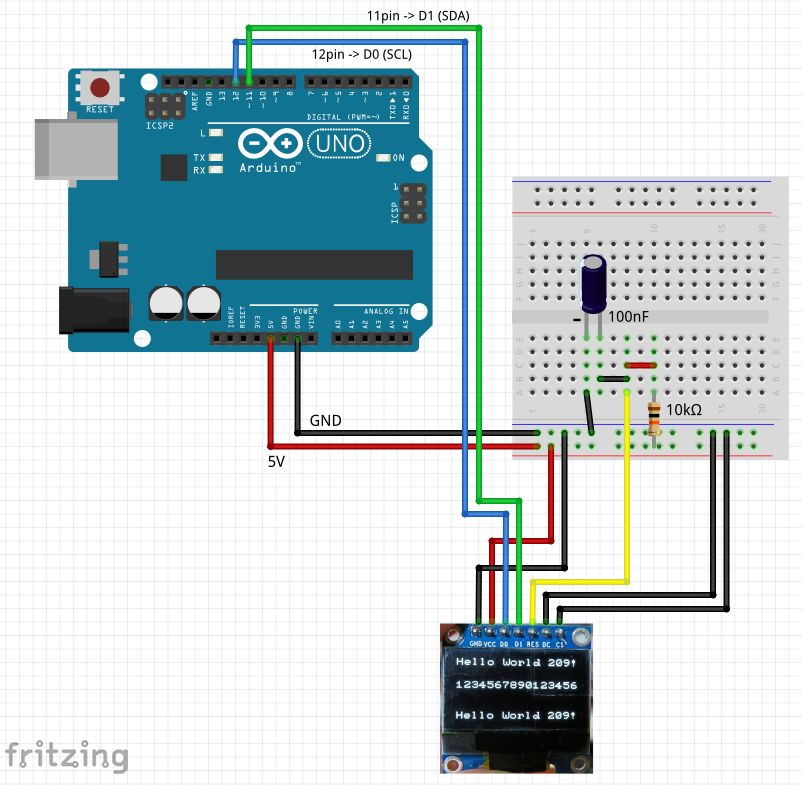

Подключён по этой схеме, но только в рампс
ИИ
Подключён по этой схеме, но только в рампс
А пересобрать без рампса можно?
7
А только от БП не работает
Схему
A
Ильнур Иксанов
Прикольно, чем сделан рисунок?
