СT
мультиметр в измерение напряжения, DC
одним щупом на A, вторым на B
потом одним щупом на Y, вторым на Z
одним щупом на A, вторым на B
потом одним щупом на Y, вторым на Z
Size: a a a
2020 August 13
A
ZY 3.6в
A
Да так и сделал
A

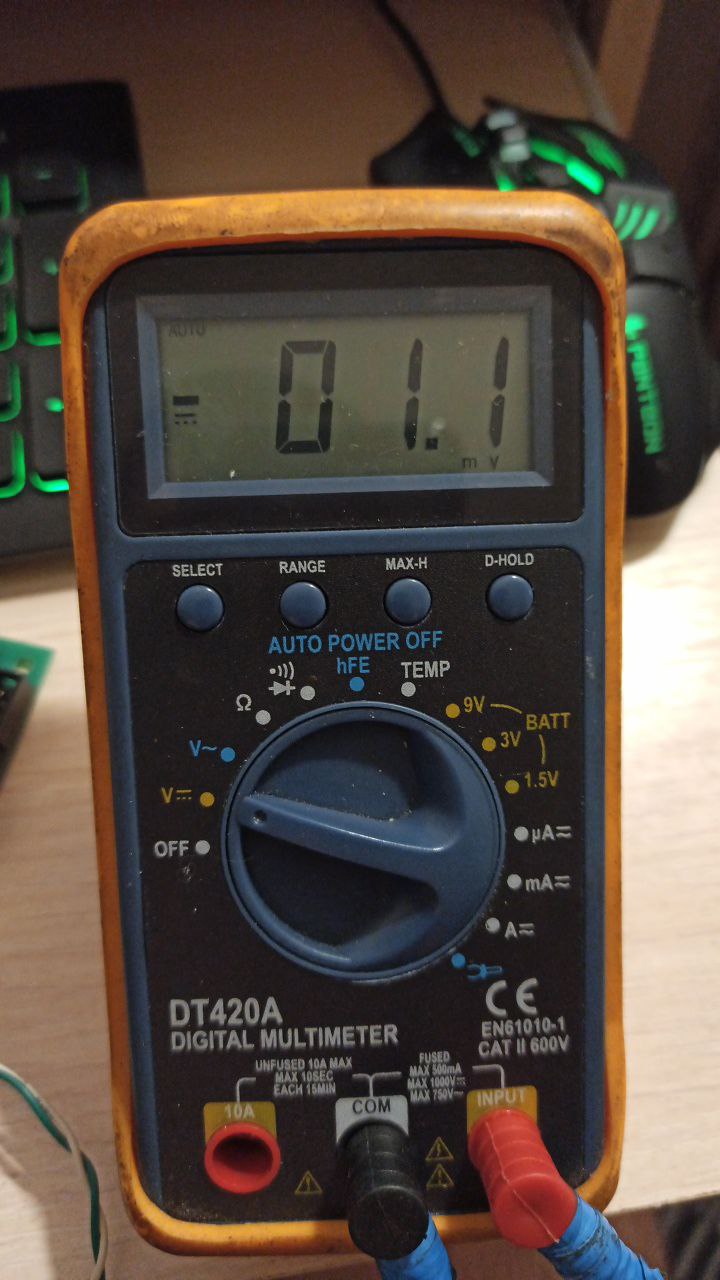

На аб показывает 1.1 миливольт
СT
всё норм
A-B это вход,
A-B это вход,
СT
Z-Y - выход
СT

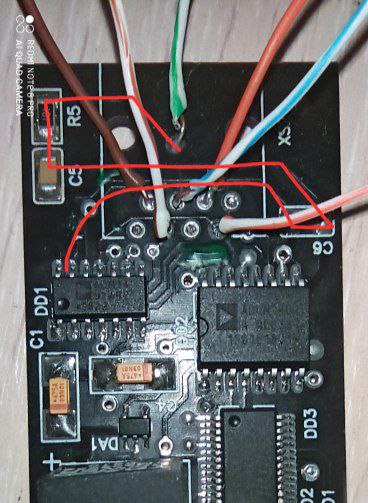

нижняя схема
СT
всё, никаких аномалий у MAX по интерфейсу RS-422 нет
A
Я еще раз извиняюсь, за своп незнание, но я научусь... А как их правильно сопрячь
СT
ADM - MAX
A - Y
B - Z
Y - A
Z - B
A - Y
B - Z
Y - A
Z - B
СT
AB одной парой должно быть
как и YZ
как и YZ
A
Ну это только данные, а питание...тут еще по паре выходит с каждой платы
СT
отдельно запитайте плату с atmega128
СT
можете общий соединить
СT
GND - GND
если сильно хочется, но можно и без этого
если сильно хочется, но можно и без этого
A
Тут еще дополнительно с платы с сериал портом выходило Vcc
СT
я не знаю спецификаций той платы
отдельным БП запитайте и все
отдельным БП запитайте и все
