II
Тысячные пляшут, полярность менять пробовал на всякий случай
Size: a a a
2020 August 12
СT
что вообще показывает?
СT
СT
Между gnd (можно тыкнуть для удобства в GND на входе или на C1)

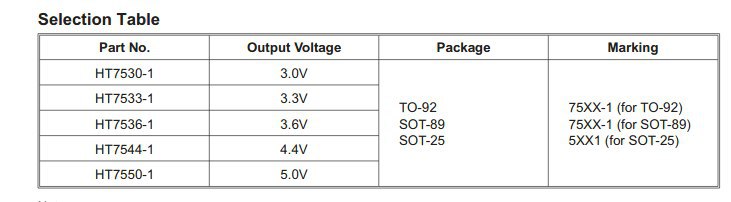

и VOUT должно быть 3.6V
и VOUT должно быть 3.6V
СT
Vout лучше мерять на C3 или куда там дальше дорожка идёт
СT
ну т.е. что бы щупом не замкнуть Vin и Vout, они там рядом на q4
🎅B
Переслано от 🎅 Austin Bluethy
Здравствуйте, я новичок, поэтому небольшая проблема с кондесатором.
Вообшем подключил кондер к 9 вольтной батарейки, далее к светодиоду и чет нифига. Покрутил батарейку и кондер но все равно ничего не горит. Мультиметра нет померять напряжение. Мб я что-то не так делаю? Подскажите
Вообшем подключил кондер к 9 вольтной батарейки, далее к светодиоду и чет нифига. Покрутил батарейку и кондер но все равно ничего не горит. Мультиметра нет померять напряжение. Мб я что-то не так делаю? Подскажите
🎅B
Переслано от 🎅 Austin Bluethy

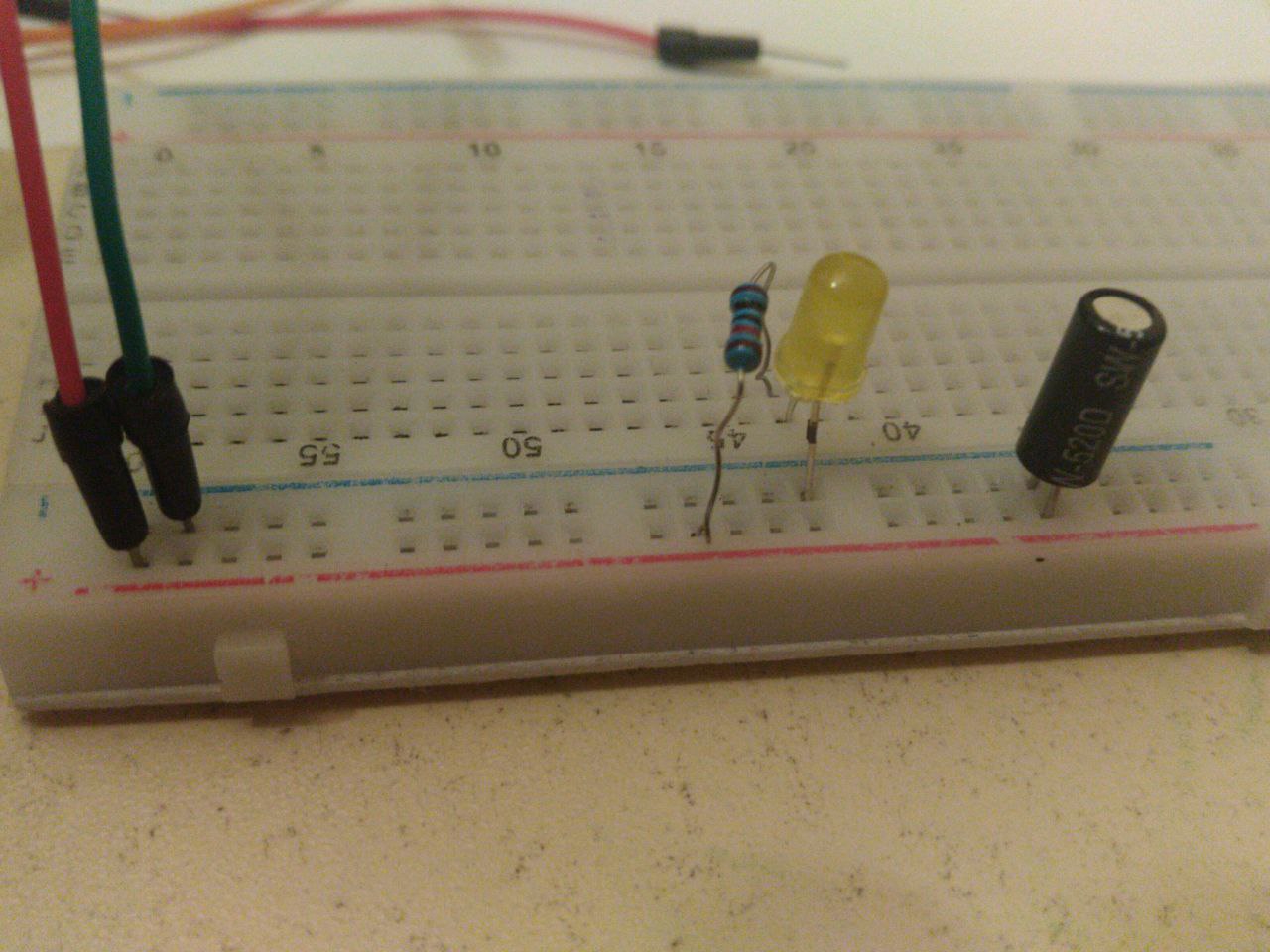

Вот кстати как это выглядит на макетке
🎅B
Переслано от 🎅 Austin Bluethy
То есть просто без конденсатора это работает, а как только подключаю кондер к схеме, светодиод затухает
II
А VOUT это что? Надписи не нашел. Vin это я так понял третья нога у q4??? Из всего сделал вывод, что черный щуп на gnd, а красный на с3 с любой стороны, ничего больше не касаясь?
СT

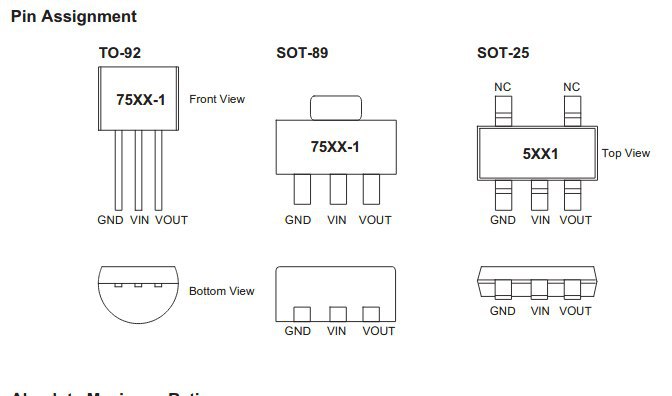

у вас в sot-89
СT
C3 со стороны вывода VOUT
смотрите как дорожки идут
смотрите как дорожки идут
СT
светодиод другой стороной ставили?
какой номинал резистора?
попробуйте другие провода взять, такого типа иногда бывают в обрыве, хотя выглядят целыми
какой номинал резистора?
попробуйте другие провода взять, такого типа иногда бывают в обрыве, хотя выглядят целыми
🎅B
светодиод другой стороной ставили?
какой номинал резистора?
попробуйте другие провода взять, такого типа иногда бывают в обрыве, хотя выглядят целыми
какой номинал резистора?
попробуйте другие провода взять, такого типа иногда бывают в обрыве, хотя выглядят целыми
Без конденсатора все горит
🎅B
Как только вставляю, тухнет
🎅B
Резистор... Четсно не знаю. Надо бы почитать
СT
мб другой конденсатор взять
полярность не перепутали?
полярность не перепутали?
A
Со смазкой
