B
1.5 не распаивают. Она точно нормально завелась? Мемтест на флешку осилишь залить?
1.5 это минус 512 рамы под видео, думаю.
Size: a a a
2020 May 13
B
А, ну вот.
О
Обидно
О
Процессор Intel Celeron N3310
О
Имеется ли смысл менять его на что-то посвежее?
J
Порт выжжешь. Или диод, как повезёт :)

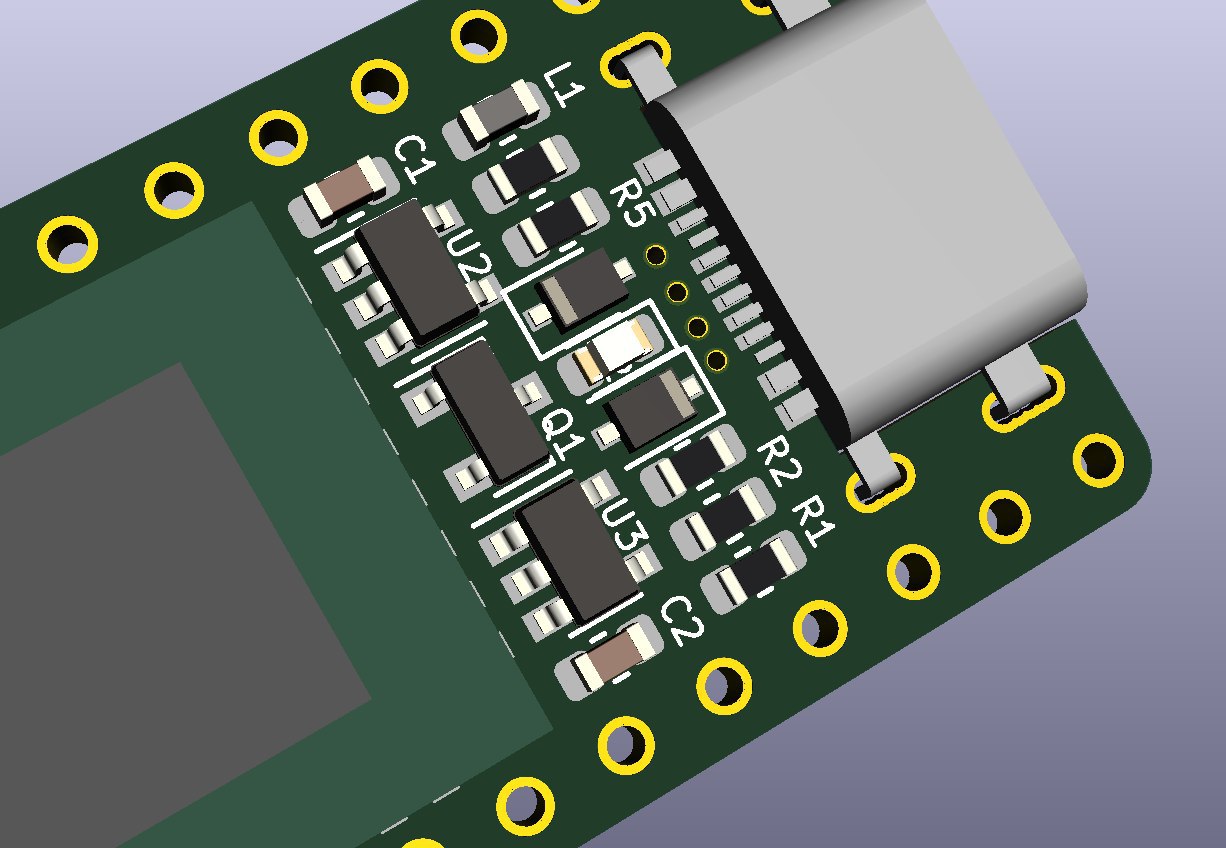

конкретно вот тут нужно ставить обратный шотки (D3) чтобы с внешнего vcc пропустить питание а места вообще нет. совсем. это лул https://github.com/joric/nrfmicro/tree/devel
J
я кое как раскорячившись впихнул второй шотки но лед (в центре) при этом лишился резюка
J
может еще фильтрующих кондеров повыкидывать ) или вот этот R5 на 100к может ну его. еще два резюка это пулдауны на usb-c
J
я заказал вариант без шотки но я не думаю что LDO пропустит 3 вольта обратно на вход да еще при отключенном EN
J
я на всякий случай проверил сопротивление обратное, мне кажется LDO так не работают :o)
J
чаржер понравился 73811. какой же он охуенный. куда круче 73832. есть пин для выключения чтобы батарейку мерить и выбор тока тоже программный
VC
я заказал вариант без шотки но я не думаю что LDO пропустит 3 вольта обратно на вход да еще при отключенном EN
Это плохая идея, так не рекомендуется делать
VC
Как раз ставят диод анодом к выходу стабилизатора, катодом - ко входу, чтобы в обратную сторону он не работал
J
так стоп
J
я неправильно шотки воткнул?
KF
Шотки в печень
J
мне нужно EXT_VCC пускать обратно на VDDH при внешнем питании
J
эти модули могут соединяться попарно VCC к VCC и один питает другого
VC
мне нужно EXT_VCC пускать обратно на VDDH при внешнем питании
У тебя так и нарисовано
J
лол да я его развернул не той стороной
