2020 March 10

ツ

ツ in Анархическая электроника
Byte
В «трёхпиновых» простейшая ООК модуляция, ногой подрыгал — ушло в эфир.
Здесь — SPI, если мне память не изменяет.
Не изменяет, но как я понял gpio это и есть те самые ноги для дрыганья. Я нашел мануал по своему модулю, там есть распиновка. Но логику работы не понимаю.
источник
21:53пожаловаться#1

ツ

ツ in Анархическая электроника
источник
21:54пожаловаться#2

ツ

ツ in Анархическая электроника

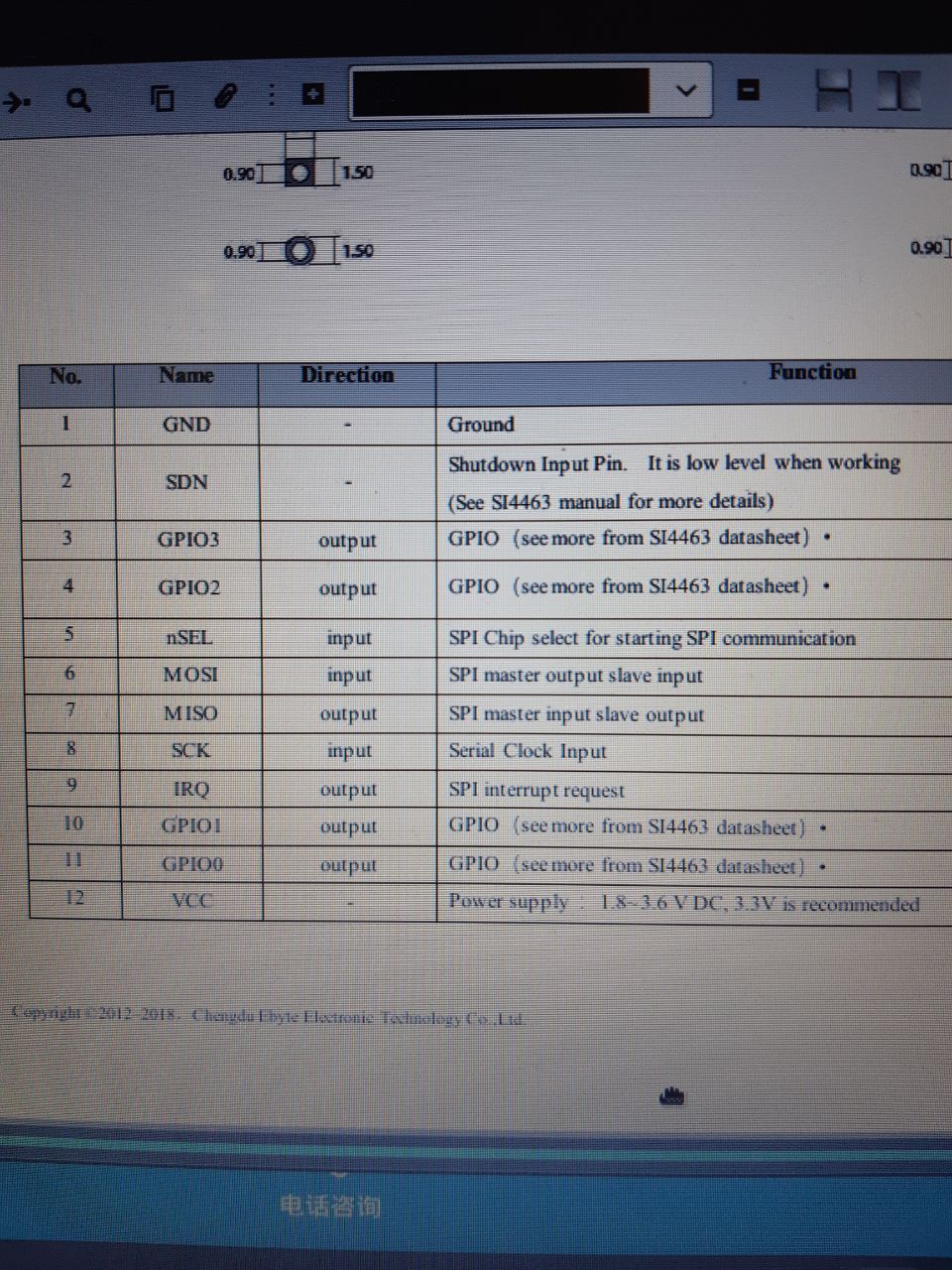

1 и 12 понятно. 2 я так понимаю включает модуль замыканием на массу. Для чего остальные не пойму
источник
21:55пожаловаться#3

T

Th0r in Анархическая электроника
ну 6,7,8,9 - spi
остальные надо в даташите на si4463 смотреть - может индикацию или еще что-то можно подключить
источник
22:04пожаловаться#4

ツ

ツ in Анархическая электроника
Th0r
ну 6,7,8,9 - spi
остальные надо в даташите на si4463 смотреть - может индикацию или еще что-то можно подключить
Ок. Спасибо. Пойду искать даташит. Думаю, еще больше вопросов появится.
источник
22:06пожаловаться#5

B

Byte in Анархическая электроника
ツ
Ок. Спасибо. Пойду искать даташит. Думаю, еще больше вопросов появится.

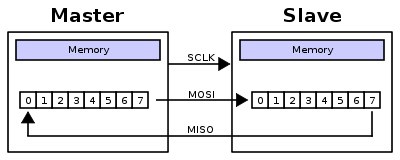

https://ru.wikipedia.org/wiki/Serial_Peripheral_Interface
Wikipedia
Serial Peripheral Interface
Недорогой, последовательный интерфейс передачи данных на перефирию и микроконтроллеры
источник
22:13пожаловаться#6

ツ

ツ in Анархическая электроника
Byte
https://ru.wikipedia.org/wiki/Serial_Peripheral_Interface
Wikipedia
Serial Peripheral Interface
Недорогой, последовательный интерфейс передачи данных на перефирию и микроконтроллеры

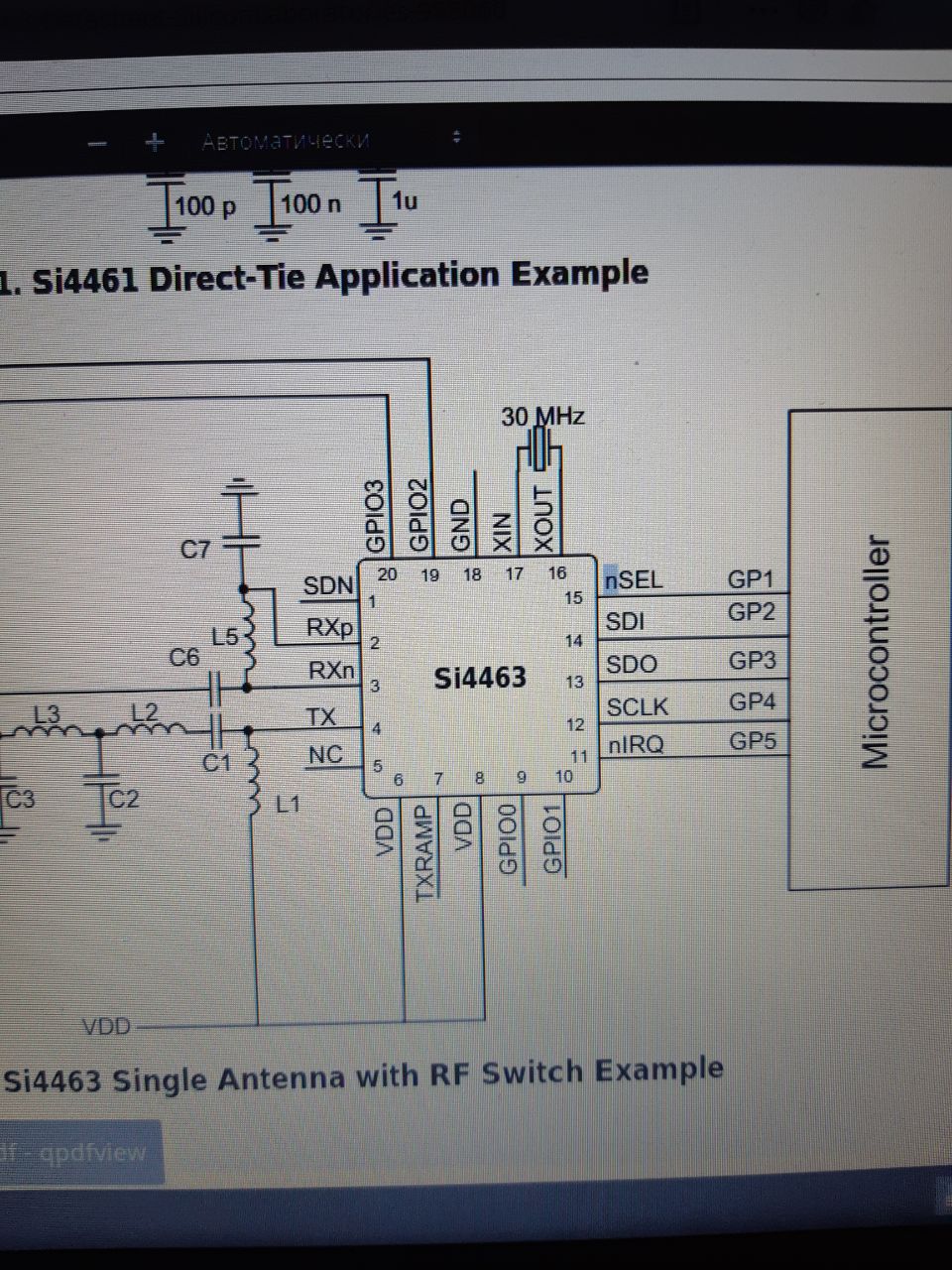

Еще больше заблудился. В вики SCLK относится к SPI, в мануале нет. Вот читаю даташит, тут вообще 5 пинов идут к контроллеру. Уже понимаю, что придется весь код перекратюивать, но хоть бы понять сначала принцип работы... вот подключение из даташита
источник
22:35пожаловаться#7

ツ

ツ in Анархическая электроника
источник
22:35пожаловаться#8

ツ

ツ in Анархическая электроника
Тут вообще другие обозначения.
источник
22:36пожаловаться#9

T

Th0r in Анархическая электроника
ツ
Еще больше заблудился. В вики SCLK относится к SPI, в мануале нет. Вот читаю даташит, тут вообще 5 пинов идут к контроллеру. Уже понимаю, что придется весь код перекратюивать, но хоть бы понять сначала принцип работы... вот подключение из даташита
ты хоть ссылку на мануал дай, а то гадалок тут нет
источник
22:37пожаловаться#10

ツ

ツ in Анархическая электроника
Ссылка на камень http://www.datasheet-pdf.com/PDF/Si4463-Datasheet-SiliconLaboratories-958060

Ссылка на модуль  http://ebyte.com/en/product-view-news.aspx?id=117
Datasheet-Pdf
Si4463, Si4463 Datasheet, Si4463 PDF - Silicon Laboratories
Si4463, Si4463 Datasheet, Si4463 PDF, LOW-CURRENT TRANSCEIVER
источник
22:50пожаловаться#11

T

Th0r in Анархическая электроника
sdi = mosi
sdo = miso
irq - не относится напрямую к spi, просто для работы с мк
источник
22:54пожаловаться#12

ХЛ

Хлопушка Любятово in Анархическая электроника
Th0r
ты хоть ссылку на мануал дай, а то гадалок тут нет
а кем тогда вы работаете
источник
22:55пожаловаться#13

T

Th0r in Анархическая электроника
Хлопушка Любятово
а кем тогда вы работаете
банщиком
источник
22:56пожаловаться#14

ツ

ツ in Анархическая электроника
Th0r
sdi = mosi
sdo = miso
irq - не относится напрямую к spi, просто для работы с мк
А mosi и miso могут работать с сигналом для обычных приемников/передатчиков? В вики написано, что именно они для передачи и приема данных
источник
23:23пожаловаться#15

T

Th0r in Анархическая электроника
ツ
А mosi и miso могут работать с сигналом для обычных приемников/передатчиков? В вики написано, что именно они для передачи и приема данных
нет, в si4463 ты отправляешь команды управления, в обычных приемниках - ты просто передаешь чистые данные
источник
23:25пожаловаться#16

ツ

ツ in Анархическая электроника
Th0r
нет, в si4463 ты отправляешь команды управления, в обычных приемниках - ты просто передаешь чистые данные
Ок. Понял, что все сложно. Пойду искать практические примеры и разбираться. Спасибо.
источник
23:26пожаловаться#17

t

tmelinked_ in Анархическая электроника
Th0r
банщиком
не отвечай ему, это искусственный интеллект😁
источник
23:42пожаловаться#18
