z
А не проще купить нормальное зарядное? Скорей всего телефонное зарядное не выдает заявленную мощность или ещё чего "хорошего". Для таких дорогих вещей можно и самому собрать что-то качественное
Size: a a a
2020 March 10
z
Я себе так генератор сигналов спалил
z
При том забавно, на**р, сгорел стаб, пропустив все на atmega и оу)) В мусор
В
zvyozdnoenebo
А не проще купить нормальное зарядное? Скорей всего телефонное зарядное не выдает заявленную мощность или ещё чего "хорошего". Для таких дорогих вещей можно и самому собрать что-то качественное
при питании от проверенного линейного лабораторника 5В+-0,01 тоже слишком малое напряжение до SOC доезжает. фигово работает стабилизация на вторичных преобразователях. если не доработать, то так и будут всякие приколы с любым БП появляться
z
Владимир
при питании от проверенного линейного лабораторника 5В+-0,01 тоже слишком малое напряжение до SOC доезжает. фигово работает стабилизация на вторичных преобразователях. если не доработать, то так и будут всякие приколы с любым БП появляться
Мерял что на выходе? Может стоит пощупать осцилом? Глянь конденсаторы. По идее должен стоять тантал, жёлтые
z
z
Встречал проблему с питанием при повреждённых дросселях в цепи микрух, в мобильниках
В
zvyozdnoenebo
Мерял что на выходе? Может стоит пощупать осцилом? Глянь конденсаторы. По идее должен стоять тантал, жёлтые
померить ослом есть возможность, кондеры стоят, но насколько помню обычная керамика (серые). мультиметр Holdpeak hp-890cn показал 1.2В, явно что то не то... дроссель фиговый может быть, но у меня заниженное напряжение сразу с двух преобразователей
z

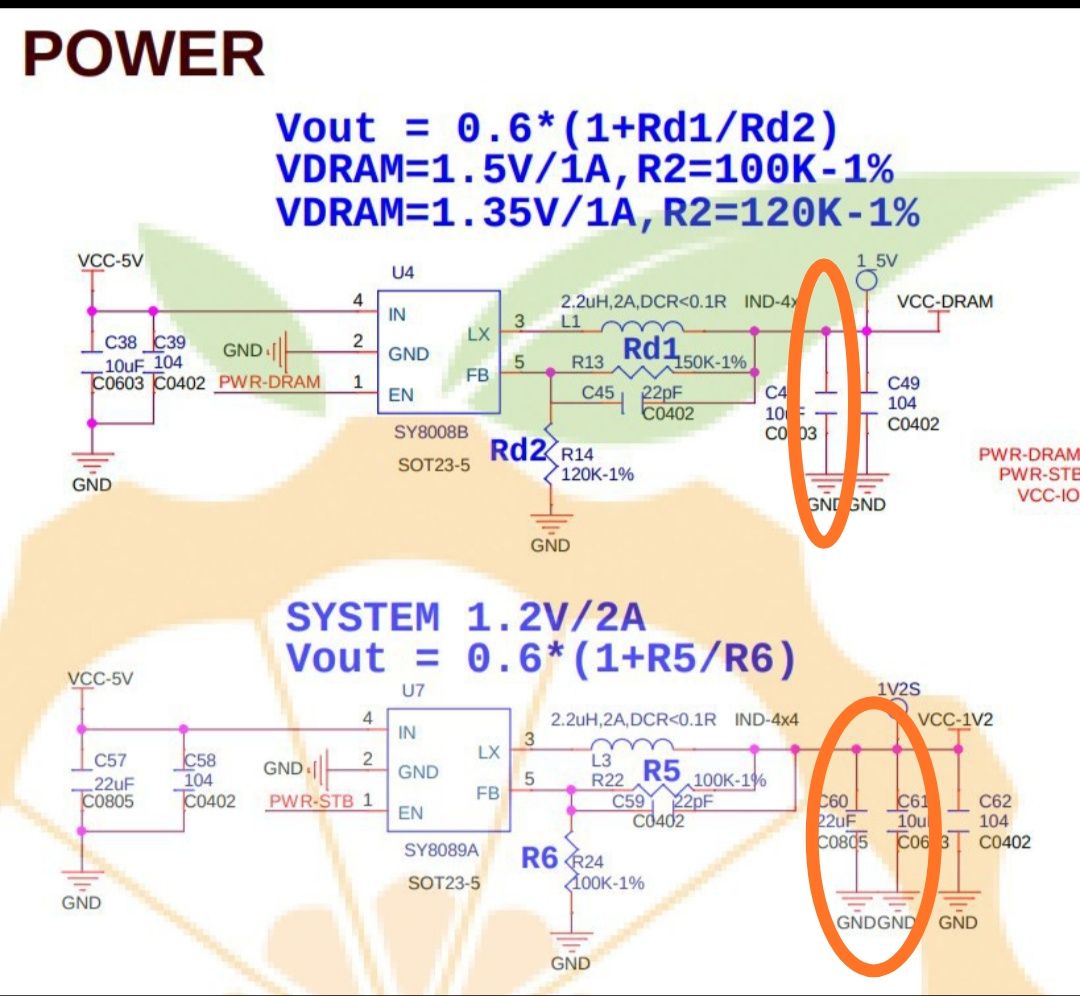

И не важно с какого источника подаёшь? А номиналы резисторов в делителе стабов соответствуют схеме?
z

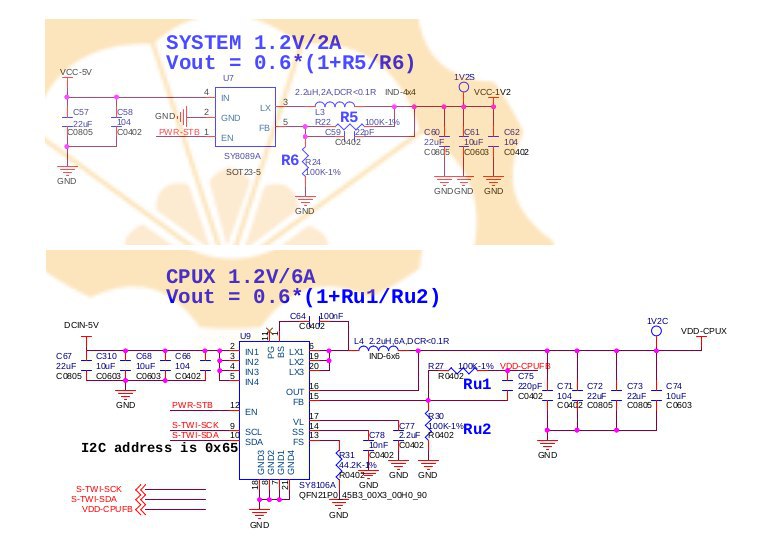

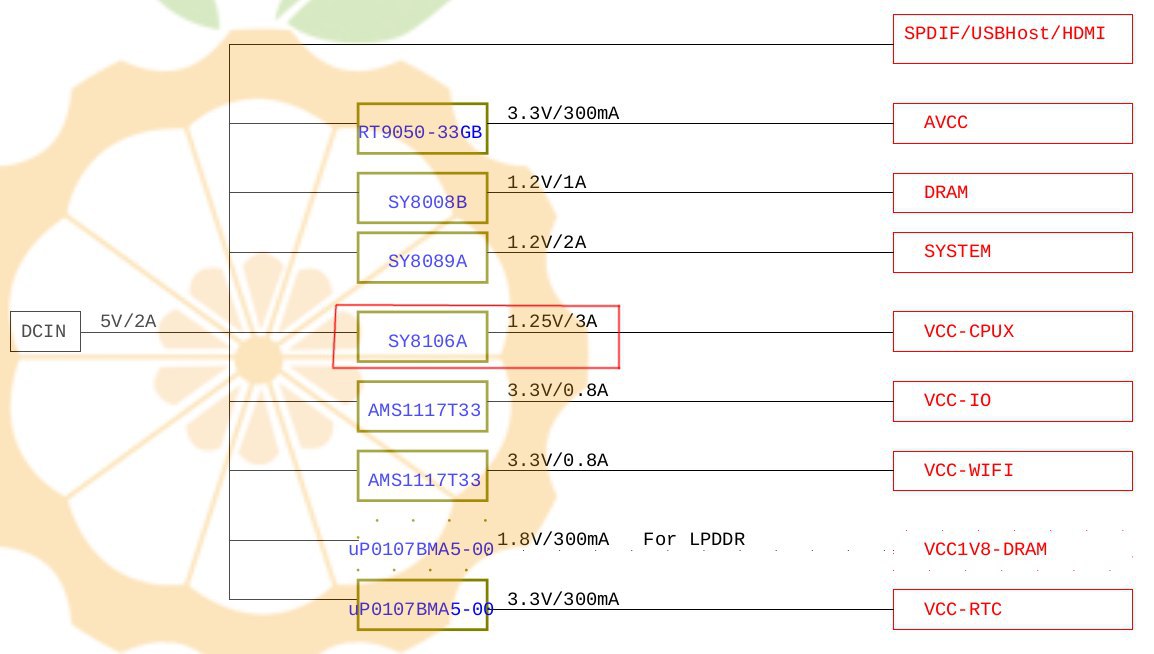

У тебя по сути везде выход должен быть 1,2в кроме DRAM, там 1,5в
В
да к источнику не привязано, номиналы резисторов соответствуют схеме по 100кОм.
В
здесь должно быть 1.25В. там при питании 5В чуть меньше 1.2В
VB
Владимир
да к источнику не привязано, номиналы резисторов соответствуют схеме по 100кОм.
На фидбеке нормально?
В
на DRAM у меня идет 1.35В но в моем случае это норма
В
На фидбеке нормально?
там кстати не смотрел, там что должно быть?
В
напряжение к которому должен подтянуться преобразователь, тоесть 1.2В?
VB
Владимир
напряжение к которому должен подтянуться преобразователь, тоесть 1.2В?

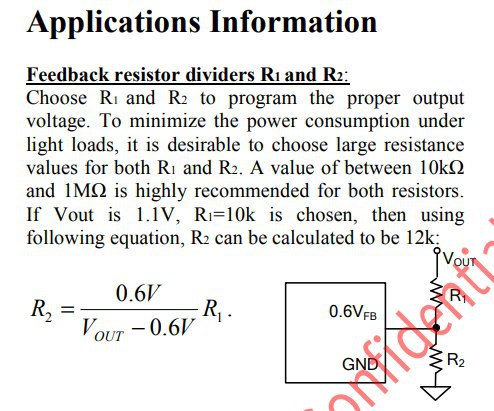

Не, в даташите почитай, сколько там должно быть на том пине.
В
надо глянуть, только по факту у меня вроде немного другой преобразователь на плате стоит
t
я фигею, нахрена лезть в оренджпи по питанию?
В
Не, в даташите почитай, сколько там должно быть на том пине.
0,6В получается там должно быть
