минуту
тут выход == входу
если так можно выразиться - из коробки метеостанции выходит 24 в и подается ровно так как на схеме указано - на WS+

сами данные, я так понимаю, снимаются из WS-

там где указано 4-20

а ты уверен, что коробка рабочая?

о какой коробке речь)
я проверил все что можно

ведь у нас есть и рабочие девайсы

у меня вообще есть новый ветряк

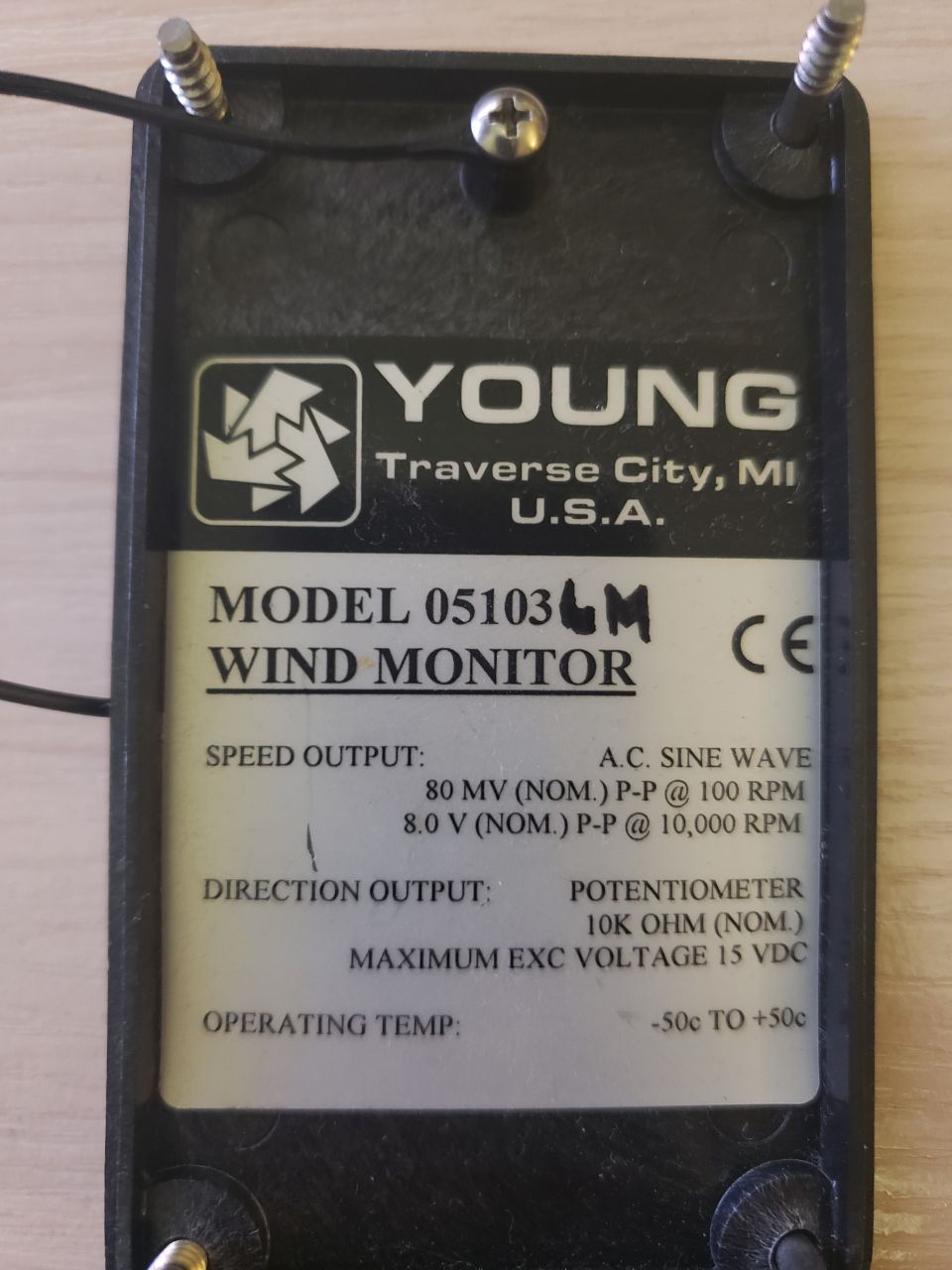

вот крышка

крышка от коробки НА ветряке
там все ок

то же самое и на новом ветряке

тогда откуда ожидать 8 вольт?)

в этом и есть мой вопрос.
мне тоже странно - оно питается от 24, но сигнал снимают с WS-

кроме тебя этого никто не узнает, ветряки у тебя рабочие

я уже ответил на это - рабочие

и нигде нет даже ничего похожего на 8 вольт?

или хотя бы 0.1

от слова совсем.
на работающем шелтере - 24 вольта на колодке куда подключен ветряк

там даже 25 с чемто - питание от аккума на 13в и гдето инвертируется в 25

Да етить колотить. 8 вольт AC снимается с генератора, питающее напряжение тут вообще ни при чём. Коробка измеряет сопротивление потенциометра, переводя его в углы, а ещё берёт синус, преобразуя в красивый ток на выходе. Там даже подстроечные резисторы для того чтобы не крутили зазря краской залиты. Но нет, будем выпрямлять переменный, вместо того чтобы использовать скорее всего откалиброванный на заводе показометр. XD

Вообще, залитые краской подстроечники - должно было заставить задуматься. А почему?
