ибо люфты на шпильках ничо такие, а если гайки с полиэтиленом то норм еще туда сюда. Но позиционирование должно быть ощутимым рукой, сантиметр длины окружности крутилки на каждые 0.1мм сдвига каретки, это вам не плисы
Size: a a a
2019 November 29
t
без такого станочка - хрен ты совместишь плату зеркально с точностью 0.1мм
t
и вообще, лучше не накатанные строительные шпильки, а точеные, резанные. У знакомых токарей заказанные. Хотя токарей сейчас походу меньше чем людей умеющих плис готовить. Можно ремень использовать кстати, тоже норм тема, его проще достать или купить.
П
Под антенной должен быть ПУСТОЙ текстолит. И желательно хотя бы по паре миллиметров в стороны — тоже. Чем больше — тем лучше.
ех поздняк протравил уже
П
могу конечно скальпелем отрезать и пояльноком на 480 снять куски? тоесть там должен быть голый кусок без дорог и земли?
B
Павел
могу конечно скальпелем отрезать и пояльноком на 480 снять куски? тоесть там должен быть голый кусок без дорог и земли?
Абсолютно. А то это будет не антенна, а массогабаритный макет.
П
А антена же на отдельном модуле или однофигово должна быть чистая область
П
Если да то пойду переделывать разводку буду 0 как перемычки юзать, кстати вопрос 0 можно использовать в питающих схемах или не желательно?
П
Абсолютно. А то это будет не антенна, а массогабаритный макет.
Кстати спс за бан, теперь пишу обдумчиво)
B
Павел
А антена же на отдельном модуле или однофигово должна быть чистая область
Один фиг. Вблизи от антенны огромный кусок земляного полигона — одной ёмкостной связи хватит, чтобы резонанс уехал в неведомые дали.
П
Один фиг. Вблизи от антенны огромный кусок земляного полигона — одной ёмкостной связи хватит, чтобы резонанс уехал в неведомые дали.
Понал спасибо
B
Павел
Если да то пойду переделывать разводку буду 0 как перемычки юзать, кстати вопрос 0 можно использовать в питающих схемах или не желательно?
Пофигисторы? Можно, если сила тока позволяет.
B
Павел
Кстати спс за бан, теперь пишу обдумчиво)
Всегда пожалуйста! Обращайтесь, если что :-D
П
Пофигисторы? Можно, если сила тока позволяет.
Пофигисторы? ну 0 ом 0603 0805 1206 2512
B
Павел
Пофигисторы? ну 0 ом 0603 0805 1206 2512
Ну да. Резистор, но с нулевым сопротивлением. Пофигистор ;)
Глянь в даташите, какой там через него ток максимальный, исходя из этого и пляши с формфактором. Особых проблем с ними никогда не было :)
Глянь в даташите, какой там через него ток максимальный, исходя из этого и пляши с формфактором. Особых проблем с ними никогда не было :)
П
Монял, спасибо.
П

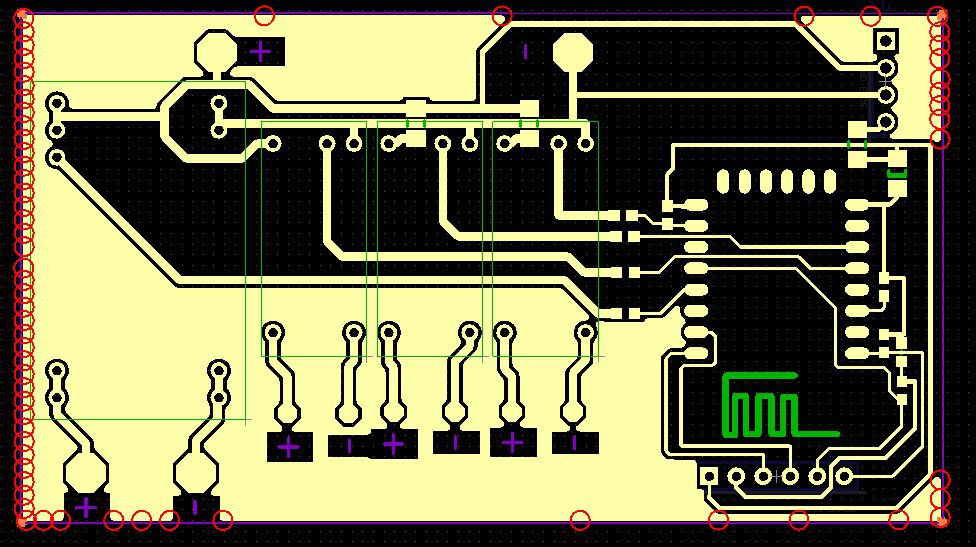

Сделал вообще вот так
B
Павел
Понал спасибо
Я больше скажу — даже кусок голого текстолита будет влиять на таких частотах ;)
Не сильно критично в данном случае, впрочем. Поэтому обычно такие модули ставят в край платы, чтобы кусок с антенной за её пределы выходил. В особо упоротых случаях (пару раз встречал) делалось фрезеровкой окно под антенной.
Не сильно критично в данном случае, впрочем. Поэтому обычно такие модули ставят в край платы, чтобы кусок с антенной за её пределы выходил. В особо упоротых случаях (пару раз встречал) делалось фрезеровкой окно под антенной.
П
Я больше скажу — даже кусок голого текстолита будет влиять на таких частотах ;)
Не сильно критично в данном случае, впрочем. Поэтому обычно такие модули ставят в край платы, чтобы кусок с антенной за её пределы выходил. В особо упоротых случаях (пару раз встречал) делалось фрезеровкой окно под антенной.
Не сильно критично в данном случае, впрочем. Поэтому обычно такие модули ставят в край платы, чтобы кусок с антенной за её пределы выходил. В особо упоротых случаях (пару раз встречал) делалось фрезеровкой окно под антенной.
Омг, даже не думал об этом, у меня вообще есть платы которые разведены с низа esp с другой стороны БП
B
Павел
Сделал вообще вот так
Я бы дорожки ещё дальше убрал, чтобы параллельно ничего не шло. Впрочем, с односторонней это проблематично. Как-то работать будет :)
