S
Так что.. надо бы к 3.3. подогнать, на всякий случай.
Size: a a a
2019 November 17
S
Предлагаю банально впаять 2 резюка по 1к, как они советуют.
W
Всё понял, спасибо! Вы все очень помогли.
B
Предлагаю банально впаять 2 резюка по 1к, как они советуют.
Это не подгонит к 3.3. Но силу тока ограничит, да.
S

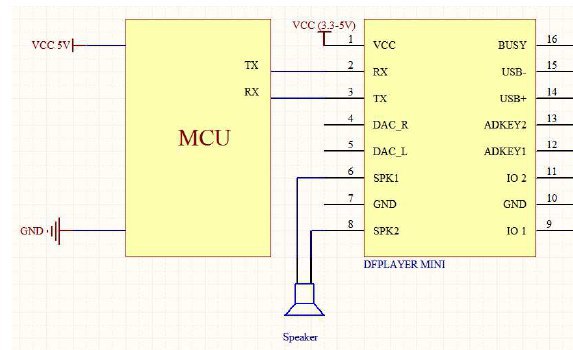

В даташите у них сказано просто:
Module's serial port is 3.3V TTL level, so the default interface level is 3.3V. If the MCU system is 5V. It
is recommended connect a 1K resistor in series.
Module's serial port is 3.3V TTL level, so the default interface level is 3.3V. If the MCU system is 5V. It
is recommended connect a 1K resistor in series.
S
Типа... все будет ок.
B
Да, токоограничивающие резюки на линиях.
С
Справедливости ради, это не в ДШ написано, а костыльное решение на сайтике
S
Т.е. типа, по току и все.
ДС
в авр од, разве что софтовый и через жопу. Уровни и так 3.3 будут
S
Это в даташите сказано.
С
смысл лепить кривожопые решения, ic согласования уровней нихера не стоят и паялом меньше возюкать
ДС
смысла нет, резисторов сегда хватало
S
Так питание у них же одинаковое, 5В как я понимаю.
S
Просто при питании от 5В надо резюки и все. Ничего не надо согласовывать. Если питание разное, то другое дело.
ДС
Так питание у них же одинаковое, 5В как я понимаю.
у дф стаб на 3.3 встроен. Но там нечего согласовывать, у авр опен дреин
С
резисторы много места занимают, много паялой в них тыкать
S
Сомелье
резисторы много места занимают, много паялой в них тыкать
😂
S
у дф стаб на 3.3 встроен. Но там нечего согласовывать, у авр опен дреин
Пока рассуждаем, я бы уже впаял.
