С
по заднему фронту = спаду. в живых счетчиках два тактовых входа, CLK и nCEN
Size: a a a
2019 November 16
С
при каскадировании nCEN щелкают
K

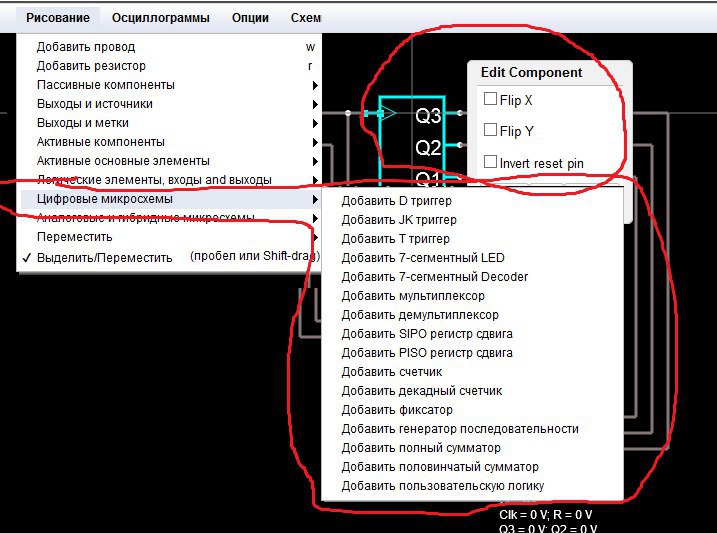

Понял, т.е вероятно я не могу реализовать 8-и битный счетчик потому что тут нет опредлеенного входа
Т.е чтобы это сделать, нужно реализовывать релейную логику самому
Т.е чтобы это сделать, нужно реализовывать релейную логику самому
K
Это же релейная логика называется?
Как лучше называть эту логику?
Она же релейная
Она же булевая логика
Как правильно?
Как лучше называть эту логику?
Она же релейная
Она же булевая логика
Как правильно?
K
Странно что в книге нет про nCEN, хотя там как раз строится 8-ибитный счётчик по такому алгоритму
С
в логике посмотри, инвертор какой-нить
С
в книге может подразумевают счет по спаду
VB
Сомелье
в книге может подразумевают счет по спаду
Именно
K

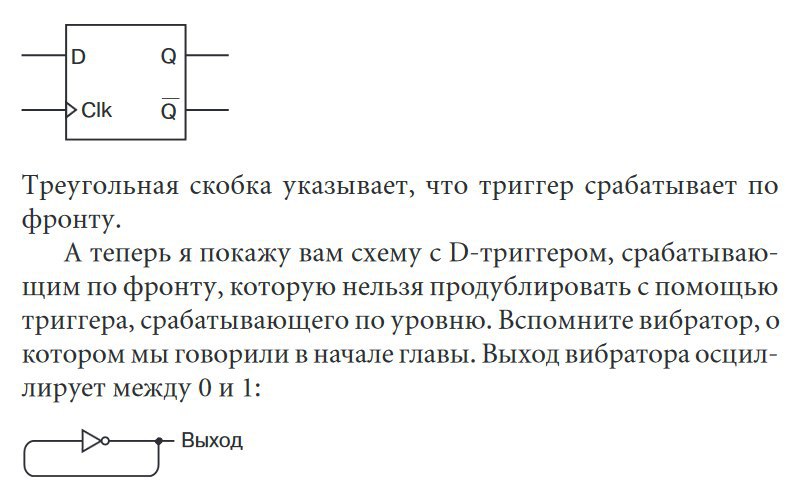

У меня в книге описывается D-триггер по уровню, я так понимаю вот тут именно то что мне нужно, так?
СТ
Сомелье
делали одну хуету, такой смысл был. коробка, которая разные функции делает, типа нужна функциональность такая - перемычку поставил, прошивка такая-то стартанула. нужен другой функционал - в другое место джампер. тупо пишешь свои циклы под функционал loop1, loop2, loopN, есле не лезет во флеш - пихаешь во внешнею память. при старте джумперы посмотрел, выбрал какой цикл стартануть. хз на сколько актуально это в ардуине, но скорей всего сработает:
Вот вот, именно такую х. я и пытаюсь реализовать. Только вместо джамперов кнопки.
K
Т.е у нас происходит дублирование сигнала получается?
С
это D-триигер
С
оно немного для другого
K
Ну да, мы страницей ниже на основе блоков D-триггеров будем собирать счетчик собственно, а потом еще ниже мы соберем 8-и битный счетчик и я где-то упустил момент какой-то
С
D образно на 1 такт задержку дает
С
можно на нем конечно собрать, но нафига? В мелкосхемах либо два тактовых идут, илбо такт+ен, либо вообще карри вытащен наружу
С
хотя если в фпга поиграться - самое то
K
Книга же
