И всё же, в моменте про работе лампочки без напряжения- напряжение там есть, просто коммутируется оно реле.
VB
Про то, что питание у логики есть, оно просто опущено для простоты, говорили?
K
Или эта абстрактная лампочка чтобы расскрыть суть триггеров?
K
у вентилей Q nQ обычно токове, пяток светиков || хватит зажечь
K
а лампочку для красоты нарисовали
K
Я склонен к тому что если бы было питание, у реле была бы нога с этим питанием, ну он по крайней мере обычно до этого фрагмента рисовал V
VB
Я склонен к тому что если бы было питание, у реле была бы нога с этим питанием, ну он по крайней мере обычно до этого фрагмента рисовал V
Оно есть, но схема упрощённая
K

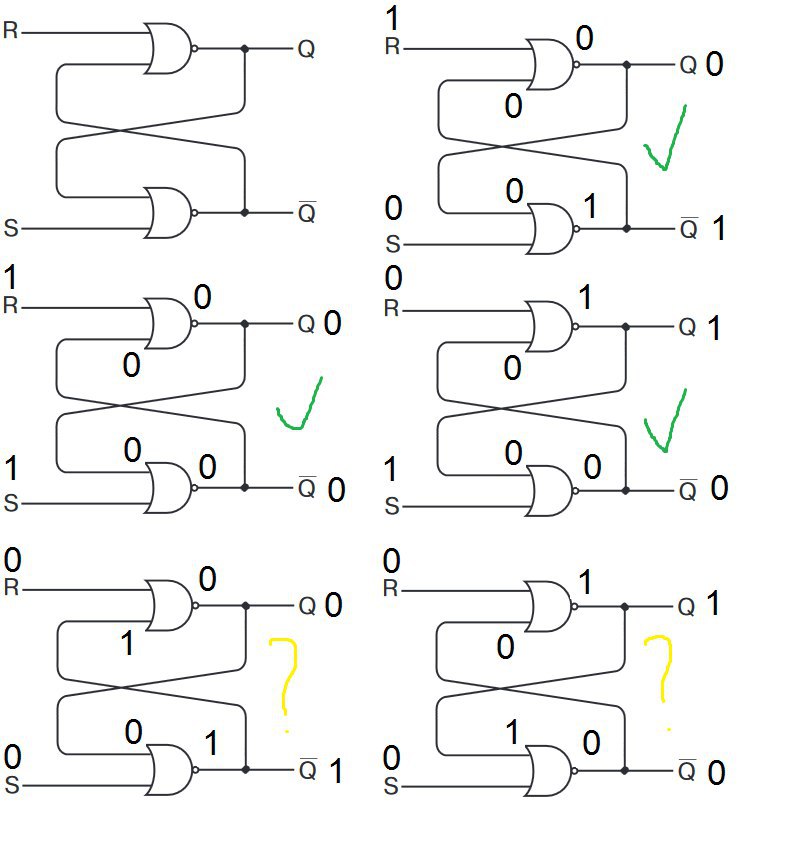

Мне как человеку скажем изучающему, тогда стало непонятно ОПЯТЬ по поводу флип-флоп триггеров, я заранее схему рисовал чтобы самому понять, я там для себя отметил 2-умя желтыми знаками вопроса интересный момент
K
Если все таки питание есть и схема упрощена, а это у нас ничто иное как реле ИЛИ-НЕ, то получается на левом нижем изображении, где знак вопроса, ПРИ ВЫКЛЮЧЕННОМ состоянии ног R/S, то на выводе _Q у нас будет питание
С
у тригеров есть запрещенные состояния
VB
Если все таки питание есть и схема упрощена, а это у нас ничто иное как реле ИЛИ-НЕ, то получается на левом нижем изображении, где знак вопроса, ПРИ ВЫКЛЮЧЕННОМ состоянии ног R/S, то на выводе _Q у нас будет питание
1 или 0 это уровни на выходе логики близкие, обычно, к питанию или земле.
VB
Ну или сколько у них там уровень того или иного сигнала.
K
Ну ведь сути по сути не меняет, говорит о том, что реле замкнута, так ведь?
VB
Ну ведь сути по сути не меняет, говорит о том, что реле замкнута, так ведь?
Что значит замкнуто?
VB
При определённом состоянии входов, обеспечиваются уровни на выходе согласно табличкам
