Спасибо!!
2020 June 20
А
Добрый день! Подскажите пожалуйста нормы прокладки кабельных трасс слаботочных систем, в частности АУПС и СОУЭ, разрешено ли прокладывать эти системы в одном лотке с другой слвботочкой? Буду очень благодарен за ответы и ссылки на нормативные акты.
IT
Антон
Добрый день! Подскажите пожалуйста нормы прокладки кабельных трасс слаботочных систем, в частности АУПС и СОУЭ, разрешено ли прокладывать эти системы в одном лотке с другой слвботочкой? Буду очень благодарен за ответы и ссылки на нормативные акты.
Добрый день. Под рукой нет документов, по памяти не скажу номера и пункты. В одном лотке можно класть при условии разделения лотка перегородкой. Есть требования отделять системы противопожарной защиты от других систем.
А
Добрый день. Под рукой нет документов, по памяти не скажу номера и пункты. В одном лотке можно класть при условии разделения лотка перегородкой. Есть требования отделять системы противопожарной защиты от других систем.
Спасибо. Можно ли использовать гофрированную трубу из ПВХ в пространстве между потолком и повесным потолком в детских учреждениях? Или имеет право на жизнь только металлорукав или, например, ОКЛ фирмы Гефест?
IT
Антон
Спасибо. Можно ли использовать гофрированную трубу из ПВХ в пространстве между потолком и повесным потолком в детских учреждениях? Или имеет право на жизнь только металлорукав или, например, ОКЛ фирмы Гефест?
Требования по огнестойкости, как и свободные от галогенов есть только к кабелю. Вы должны обеспечить работоспособность линии в условиях пожара. ПВХ гофра с огнестойкими креплениями проходной вариант. Смотрите ГОСТ 31565-2012 таблица 2. Для детских учреждений кабель должен быть -HF, а для противопожарных ещё и -FR.
G
Добрый день. Под рукой нет документов, по памяти не скажу номера и пункты. В одном лотке можно класть при условии разделения лотка перегородкой. Есть требования отделять системы противопожарной защиты от других систем.
Разделение касается для силовых линий >110В.
G
Антон
Добрый день! Подскажите пожалуйста нормы прокладки кабельных трасс слаботочных систем, в частности АУПС и СОУЭ, разрешено ли прокладывать эти системы в одном лотке с другой слвботочкой? Буду очень благодарен за ответы и ссылки на нормативные акты.

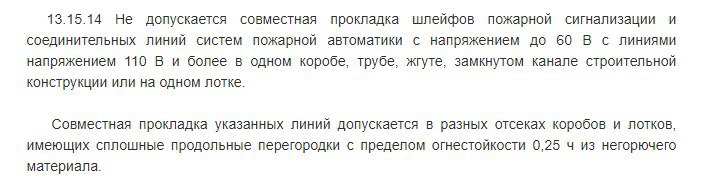

- Не допускается совместная прокладка шлейфов пожарной сигнализации и соединительных линий систем пожарной автоматики с напряжением до 60 В с линиями напряжением 110 В и более в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.
IT
- Не допускается совместная прокладка шлейфов пожарной сигнализации и соединительных линий систем пожарной автоматики с напряжением до 60 В с линиями напряжением 110 В и более в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.
Когда в лотке перегородка - это уже разные каналы. Поэтому без перегородки нельзя.
G
У автора вопрос про слаботочка-слаботочка.
IT
У автора вопрос про слаботочка-слаботочка.
Сейчас только телефон под рукой, искать ссылки на пункты сложно. Но требования на разделение и для слаботочных систем действительно.
А
У аксеруаров лотка зачастую нет перегородки, что ставит вопрос как организовать разделение на поворатах, спусках|подъемах
G
Сейчас только телефон под рукой, искать ссылки на пункты сложно. Но требования на разделение и для слаботочных систем действительно.
Как сможете сообщите такой пункт нормы...
IT
Это я помню наизусть, то разделение по напряжению. Есть ещё куча РД по монтажу СС, там же есть пояснения о допустимости "разрывов" в перегородках. Длина допустимых разрывров для отводов и пересечений трасс регламентируется.
G
Это я помню наизусть, то разделение по напряжению. Есть ещё куча РД по монтажу СС, там же есть пояснения о допустимости "разрывов" в перегородках. Длина допустимых разрывров для отводов и пересечений трасс регламентируется.
Вы про сближение и пересечение кабелей СС с другими?
IT
Вы про сближение и пересечение кабелей СС с другими?
И с другими, и между собой. Когда в одном коробе или лотке разделенных. Это копирайты из ПУЭ, но уточнения для СС есть.
G
Вы видимо про это:
- В случае необходимости прокладки в одном лотке или желобе разнородных сервисов они должны быть оборудованы физическими разделителями по всей длине параллельного прохождения кабелей, относящихся к разнородным системам.FS
Из СП 6.13130
4.14 Не допускается совместная прокладка кабельных линий систем противопожарной защиты с другими кабелями и проводами в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.FS
Тут даже с перегородкой не разрешается, если что
