A
Size: a a a
2020 June 02
A
Eduard
А это что?
Да
A

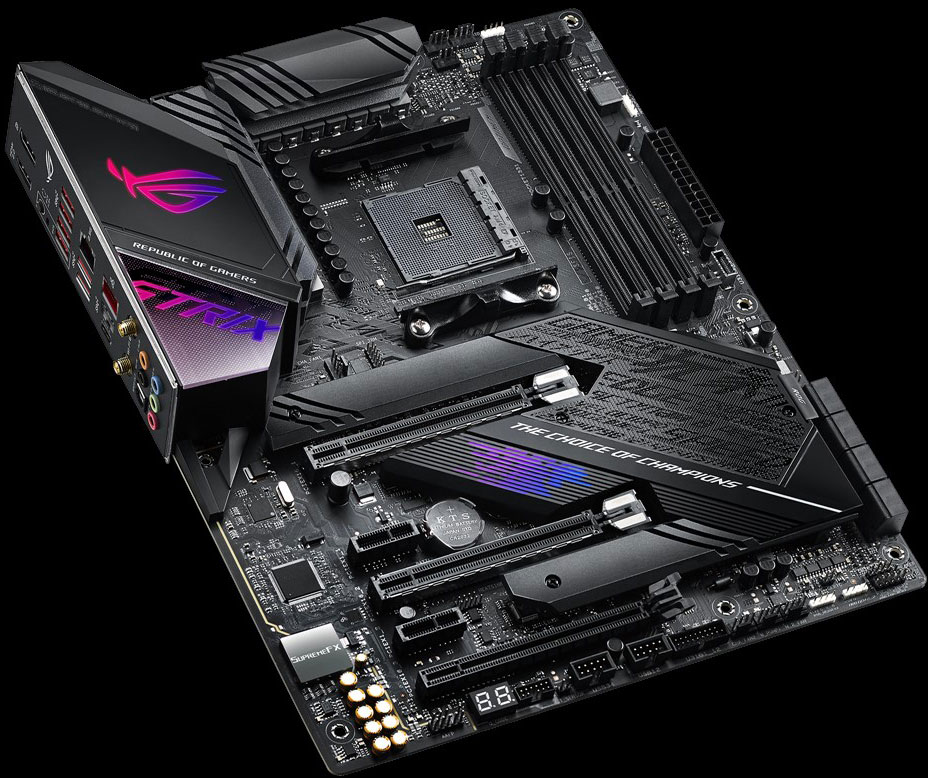

Вот в Strix E такое питание
A
Внешне схема питания выглядит очень мощно и солидно, как у старшего элитного собрата ROG Crosshair VIII: 16 фаз, из которых 14 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen).
Управляет фазами цифровой контроллер Digi+ EPU ASP1405I (традиционно входящий в схему Asus VRM, есть предположение, что это перемаркированный IR35201), а он вообще-то рассчитан всего на схему 6+2 фазы максимум.
Традиционные удвоители? — Их нет на плате. Таким образом питание идет по хитрой схеме, без множителей. Причем, как для блока I/O, так и для VCore: Всего 8 фаз у контроллера, а в наличии физических 16 сборок. Так что каждая фаза имеет усиленный потенциал по питанию: имеет две суперферритовые катушки и две транзисторные сборки IR3555/IR3553 от International Rectifier.
Выше я упоминал контроллер TPU, отвечающий за дополнительное управление частотами и прочим. Вот именно через него и задействована данная схема через программное управление «деления» фаз: каждая фаза из 8ми имеет по два набора элементов, то есть просто параллельно, а использовать полновесную схему, или что-то из нее выключать — заведует TPU. Однако если на флагманской материнской плате ROG Crosshair VIII на плате имеются 8 вспомогательных контроллеров uP0132Q от uPI Semiconductor, которые, судя по всему, и заняты хитрым включением/отключением сборок, то у данной материнки таких контроллеров нет, и работа TPU уже не столь «ювелирная».
Управляет фазами цифровой контроллер Digi+ EPU ASP1405I (традиционно входящий в схему Asus VRM, есть предположение, что это перемаркированный IR35201), а он вообще-то рассчитан всего на схему 6+2 фазы максимум.
Традиционные удвоители? — Их нет на плате. Таким образом питание идет по хитрой схеме, без множителей. Причем, как для блока I/O, так и для VCore: Всего 8 фаз у контроллера, а в наличии физических 16 сборок. Так что каждая фаза имеет усиленный потенциал по питанию: имеет две суперферритовые катушки и две транзисторные сборки IR3555/IR3553 от International Rectifier.
Выше я упоминал контроллер TPU, отвечающий за дополнительное управление частотами и прочим. Вот именно через него и задействована данная схема через программное управление «деления» фаз: каждая фаза из 8ми имеет по два набора элементов, то есть просто параллельно, а использовать полновесную схему, или что-то из нее выключать — заведует TPU. Однако если на флагманской материнской плате ROG Crosshair VIII на плате имеются 8 вспомогательных контроллеров uP0132Q от uPI Semiconductor, которые, судя по всему, и заняты хитрым включением/отключением сборок, то у данной материнки таких контроллеров нет, и работа TPU уже не столь «ювелирная».
R

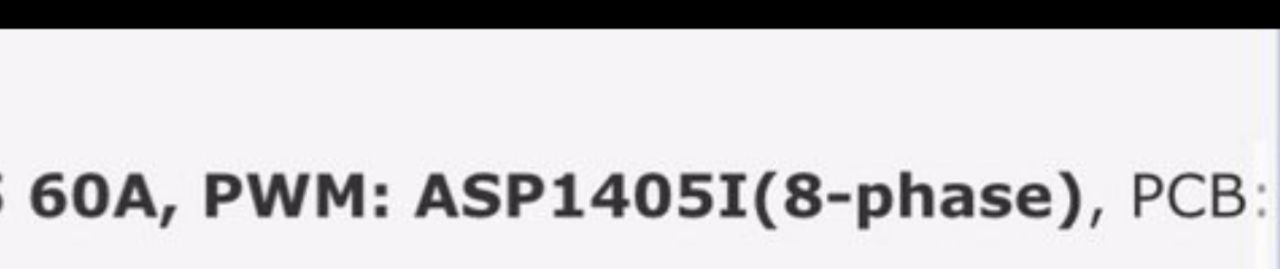

я то думал где то в табличках, вчера смотрел смотрел так и не увидел)
В таблах тоже бывает
E
Да
Мне просто непонятно, как контроллер, поддерживающий 8 фаз, работает с 16?
A
В таблах тоже бывает
ну я про общие таблицы под ам4 которые, там нет ничего про слои)
A
я проверил очень много раз)
A
Eduard
Мне просто непонятно, как контроллер, поддерживающий 8 фаз, работает с 16?
A
Чекни тут
A
Сигнал от ШИМ-контроллера идет параллельно сразу на 2 фазы (сборки). При этом за такт задействуется питание сразу от двух EPS12V. В этой схеме есть один секрет, не показан промежуточный элемент, который «раздваивает» сигнал, идущий потом сразу к двум сборкам. На ряде некоторых хардварных форумов специалисты Asus утверждают, что этим ведает тот самый загадочный фирменный процессор TPU (TurboV Processing Unit, связанный с внешним тактовым генератором), о котором я говорил выше. Asus не раскрывает — какой реальный контроллер скрывается под «TPU». А вспомогательные контроллеры uP0132Q от uPI Semiconductor и осуществляют включение/отключение сборок.
В принципе такой подход является честным, когда ШИМ-контроллер дает прямые сигналы каждой сборке. Конечно же, найдутся эстеты, которые ратуют только за «полноценно» честные фазы, когда используется ШИМ-контроллер, умеющий работать с 12-18 фазами напрямую, либо комбинация контроллеров. Однако, во-первых, это — много сложнее и дороже, во-вторых, лишает возможности умно и хитро управлять схемой питания через тот же TPU.
В принципе такой подход является честным, когда ШИМ-контроллер дает прямые сигналы каждой сборке. Конечно же, найдутся эстеты, которые ратуют только за «полноценно» честные фазы, когда используется ШИМ-контроллер, умеющий работать с 12-18 фазами напрямую, либо комбинация контроллеров. Однако, во-первых, это — много сложнее и дороже, во-вторых, лишает возможности умно и хитро управлять схемой питания через тот же TPU.
E
Чекни тут
Как я правильно понял, идет распараллеливание сигнала через промежуточный контроллер
V
Сигнал от ШИМ-контроллера идет параллельно сразу на 2 фазы (сборки). При этом за такт задействуется питание сразу от двух EPS12V. В этой схеме есть один секрет, не показан промежуточный элемент, который «раздваивает» сигнал, идущий потом сразу к двум сборкам. На ряде некоторых хардварных форумов специалисты Asus утверждают, что этим ведает тот самый загадочный фирменный процессор TPU (TurboV Processing Unit, связанный с внешним тактовым генератором), о котором я говорил выше. Asus не раскрывает — какой реальный контроллер скрывается под «TPU». А вспомогательные контроллеры uP0132Q от uPI Semiconductor и осуществляют включение/отключение сборок.
В принципе такой подход является честным, когда ШИМ-контроллер дает прямые сигналы каждой сборке. Конечно же, найдутся эстеты, которые ратуют только за «полноценно» честные фазы, когда используется ШИМ-контроллер, умеющий работать с 12-18 фазами напрямую, либо комбинация контроллеров. Однако, во-первых, это — много сложнее и дороже, во-вторых, лишает возможности умно и хитро управлять схемой питания через тот же TPU.
В принципе такой подход является честным, когда ШИМ-контроллер дает прямые сигналы каждой сборке. Конечно же, найдутся эстеты, которые ратуют только за «полноценно» честные фазы, когда используется ШИМ-контроллер, умеющий работать с 12-18 фазами напрямую, либо комбинация контроллеров. Однако, во-первых, это — много сложнее и дороже, во-вторых, лишает возможности умно и хитро управлять схемой питания через тот же TPU.
нет там никаких особых контроллеров, этот TPU скорее всего FPGA в котором может быть какая угодно логика
Л
а асус туф на 570м норм?
Хорошая плата, хотя и есть пара объективных минусов
A
Хорошая плата, хотя и есть пара объективных минусов
Вроде пищат дроссели с 3900Х и 3950Х
В
А гигабут б450м s2h норм плата?
А
hello people
А
@vladronjke пока проц в стоке, ( второй день) черный экран не появлялся ))
Л
Вроде пищат дроссели с 3900Х и 3950Х
Это как и со всеми видеокартами и материнками современными - повезет/не повезет.
Л
Виталий
А гигабут б450м s2h норм плата?
Для х600 процов да
