Т.е. если мне нужно снимать "контроль фазы" с 2-х фидеров (6 фаз) то можно обойтись одной ERD ?

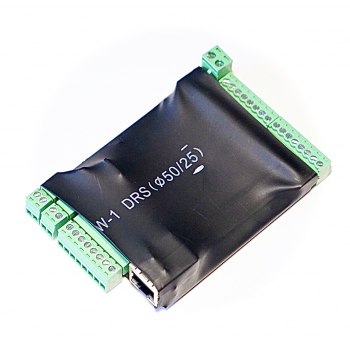

Приветствую! Наши датчики PHD-DIN ставятся в паралельно фазе и передают состояние по средствам сухого контакта. На erd-4, есть 5 универсальный DIO. То есть одна фаза не будет детектироваться. Вопрос решается при помощи платы расширения сухих контактов RSCounter-8i. Она имеет 8 DI в режиме входа, а так же функцию счётчика импульсов.

Помимо этого у нас есть новинка. Контроллер специализированный на работе с питанием. Erd-5. Там на борту 6 DIO, но один инвертирован. Думаю вопрос решается коммутацией на NC контакт PHD-DIN

Мы проводим серию вебинаров на технические темы. Вебинар отдела Автоматизации и мониторинга, мы проведём 25 июня в 11 часов по Москве. Регистрация доступна по ссылке
https://etutorium.com/auth/register.html?token=2a9c1d785ef43e148895ee525ef43e1488962b2f

Приходите, расскажем обо всем подробнее

вопрос нужно именно с замером качества или просто наличие или что?
1) трёхфазный ИБП или что-то от ИБП-контор
2) несколько ERDшек с PHD или пачкой каких-нибудь 3-5в бп (если надо просто наличие - бп распихать на разные фазы подать с них напругу в ERD, ERD проверять наличие напряжения)
3) есть у кондиционерщиков СРК-М2|М3, помню там такая функция есть, по SNMP работает девайс вменяемо
4) есть счётчики электроэнергии аля Меркурий у которых есть RS485 и SMS, они тоже умеют измерять.
5) копать в сторону пром.автоматики/реле выбора фаз с RS-485/Modbus или воткнуть три вольтметра/трёхфазный вольтметр и поставить напротив видеокамеру :)))

485 можно подключить через ERD и считывать что надо, правда прийдётся софт писать.
Ща загуглил "реле выбора фаз rs-485" вон есть Универсальный блок защиты УБЗ-301 и подобные девайсы

2 фидера. 380в. Мне нужно знать, что каждая фаза присутствует.

Просто есть или нет

По snmp

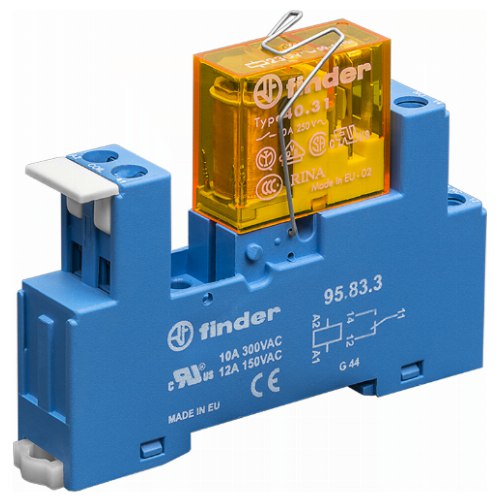

ставишь реле на 380 - получаем на выходе 0/1 ив ERD

если фаза отпала реле отключится

если не ERD то и малинка или типа того сойдет

Если вы питаетесь от 3х фаз так может уже есть электро счетчик причем ваш? Снимать с него?

Ну а если удаленно не обязательно знать с какой именно фазой проблема, а достаточно просто знать что есть проблема а на месте уже потом разбираться, то самый дешевый вариант контроллер фаз да заворт порта:

https://www.asberg.ru/shop/rele/rele_kontrolya_i_zaschity/23301dek/

Похоже наш вариант, всем спасибо

golova-bdcom#show version
BDCOM(tm) P3310C Software, Version 10.1.0E Build 50174
Copyright by Shanghai Baud Data Communication CO. LTD.
Compiled: 2018-2-6 14:54:39 by SYS, Image text-base: 0x80008000
ROM: System Bootstrap, Version 0.4.1, Serial num:00316004224
System image file is "Switch.bin"
hardware version:V1.0
(RISC) processor with 131072K bytes of memory, 16384K bytes of flash
Base ethernet MAC Address: 84:79:73:5b:c1:7c
snmp info:
 product_ID:294   system_ID:1.3.6.1.4.1.3320.1.294.0
golova-bdcom uptime is 4:01:19:01, The current time: 2020-6-24 22:29:3



Ошибка , не регистрируется ONU терминал. Типо данный MAC адрес в "чёрном списке"

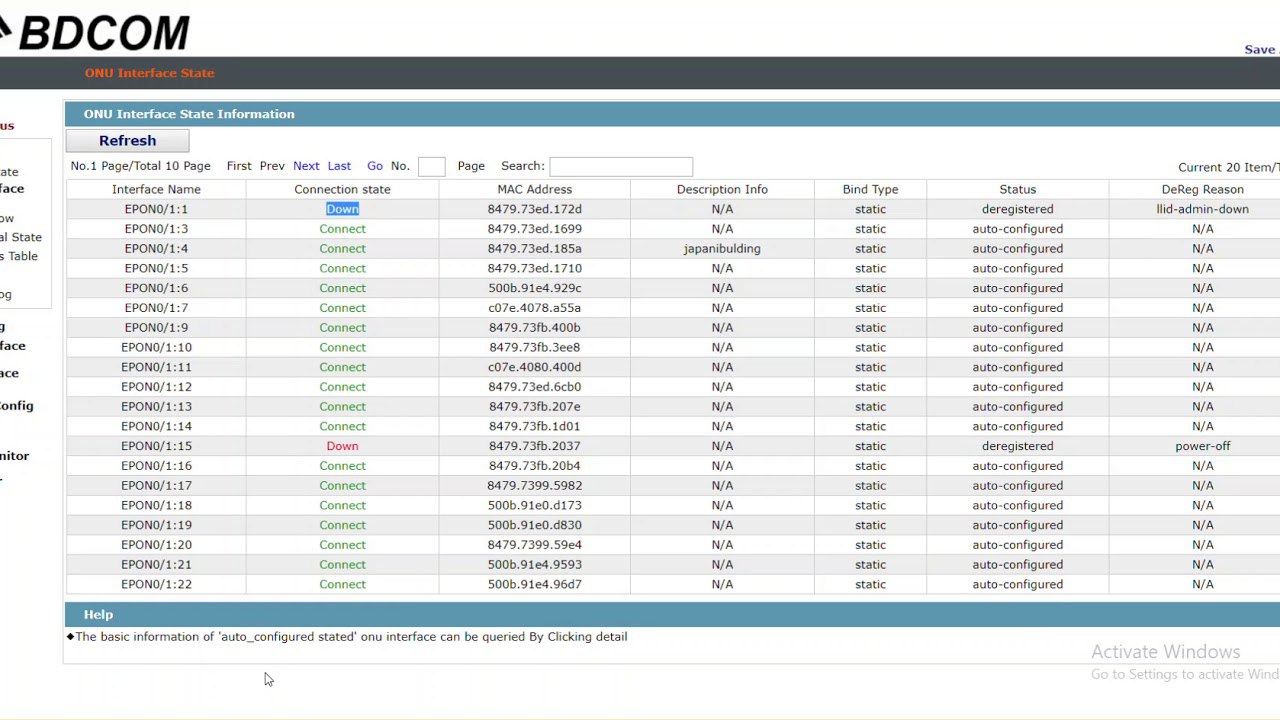

golova-bdcom_config_epon0/2#show epon onu-information interface EPON 0/2
Interface EPON0/2 has registered 19 ONUs:
IntfName   VendorID  ModelID    MAC Address    Description                     BindType  Status          Dereg Reason
---------- --------- ---------- -------------- ------------------------------- --------- --------------- -----------------
EPON0/2:1  BDCM      6001       8479.7399.db7a Uzel                            static    auto-configured N/A
EPON0/2:2  ----      0x00000000 8479.73ed.5faa N/A                             static    lost            unknow
EPON0/2:3  xPON      100Z       e067.b33d.66ea Dog219                          static    deregistered    llid-admin-down
EPON0/2:4  xPON      100Z       e067.b33d.66d2 Dog126_Chap4                    static    auto-configured N/A
EPON0/2:5  ----      0x00000000 e067.b33d.66de N/A                             static    lost            unknow
EPON0/2:6  xPON      100Z       e067.b33d.484b Dog181                          static    auto-configured N/A
EPON0/2:7  xPON      100Z       e067.b33d.66e7 Dog94                           static    auto-configured N/A
EPON0/2:8  xPON      100Z       e067.b33d.66cc Dog122_Uralsk18                 static    auto-configured N/A
EPON0/2:9  ----      0x00000000 544b.9004.f896 N/A                             static    lost            unknow
EPON0/2:10 BDCM      6013       8479.73ed.5f1f Dog110                          static    auto-configured N/A
EPON0/2:11 ZTE       125E       500b.91ea.5882 Dog214                          static    auto-configured N/A
EPON0/2:12 ZTE       125E       500b.91ea.58b8 Dog80                           static    auto-configured N/A
EPON0/2:13 ZTE       125E       500b.91ea.5b6d Dog74                           static    auto-configured N/A
EPON0/2:14 BDCM      6013       8479.73ed.63a1 Dog125                          static    auto-configured N/A
EPON0/2:15 BDCM      6013       8479.73ed.67d3 Dog128                          static    auto-configured N/A
EPON0/2:16 xPON      101Z       e067.b3b6.aad6 Dog139                          static    auto-configured N/A
EPON0/2:17 MONU      D401       8014.a8fb.647c N/A                             static    auto-configured N/A
EPON0/2:18 ----      0x00000000 e067.b3b6.aac0 N/A                             static    lost            unknow
EPON0/2:19 HWTC      310M       2ccf.58e6.69dd N/A                             static    auto-configured N/A

Попробовал как тут https://www.youtube.com/watch?v=IzaWxnFF2QU



golova-bdcom_config_epon0/2#no epon onu-blacklist mac e067.b33d.66ea
 the MAC address (e067.b33d.66ea)is not in the blacklist.



Типа нет в "чёрном списке"...

Кто-нибудь сможет помочь?
