Телеграмм чат группы hardwarevillage страница 1861

11:50пожаловаться #1

2021 January 27

s

https://www.youtube.com/watch?v=Z11WDFFxSO0&feature=emb_logo

Ребят!

работал года 3 назад на заводе, где делали платы СВЧ на поликоре и ситале. Напыляли кремний, и подрезали его лазером

вот все из головы выбросить не могу идею. Есть лазеры, что метал гравируют. Они фактически режут верхний слой и на срезанном месте остаётся матовое покрытие.

Фишка именно лазера в том, что он может резать размеры, даже доли миллиметра. Типа 0.1 или 0.01 мм для него норма. Просто пучок регулировать. Но это скорее всего не оптические, а газовые.

А если так платы делать - типа срезать весь металл до текстолита. Можно такой лазер подобрать?
Или настройки корректировать и методом тыка установить такую комбинацию конфигов?
есть такие лазеры?

Вот такой думал на пробу взять.
https://www.aliexpress.com/item/1005001993794184.html?af=10546_1&utm_campaign=10546_1&aff_platform=portals-tool&utm_medium=cpa&afref=http%3A%2F%2Faway.vk.com&cn=45qnkhezrkfpd0cdnb6ttamfous6zmle&dp=v5_45qnkhezrkfpd0cdnb6ttamfous6zmle&cv=89827&aff_fsk=_d7Wwn2s&product_id=1005001993794184&sk=_d7Wwn2s&aff_trace_key=fe4436d5715142aca81e7a8e33c694d5-1611707435675-05491-_d7Wwn2s&terminal_id=3c33f0fc038a4577a6ae57595843416a&tmLog=new_Detail&utm_source=epn&utm_content=89827
Или собрать на Co2 трубке

Ещё вот тут в сообщениях 21 и 25 вроде советы есть
https://www.cnczone.com/forums/general-laser-engraving-cutting-machine-discussion/41222-making-pcb-laser-chemical-etch-2.html
Но они не совсем конкретные

Кто-то шарит за этот вопрос?

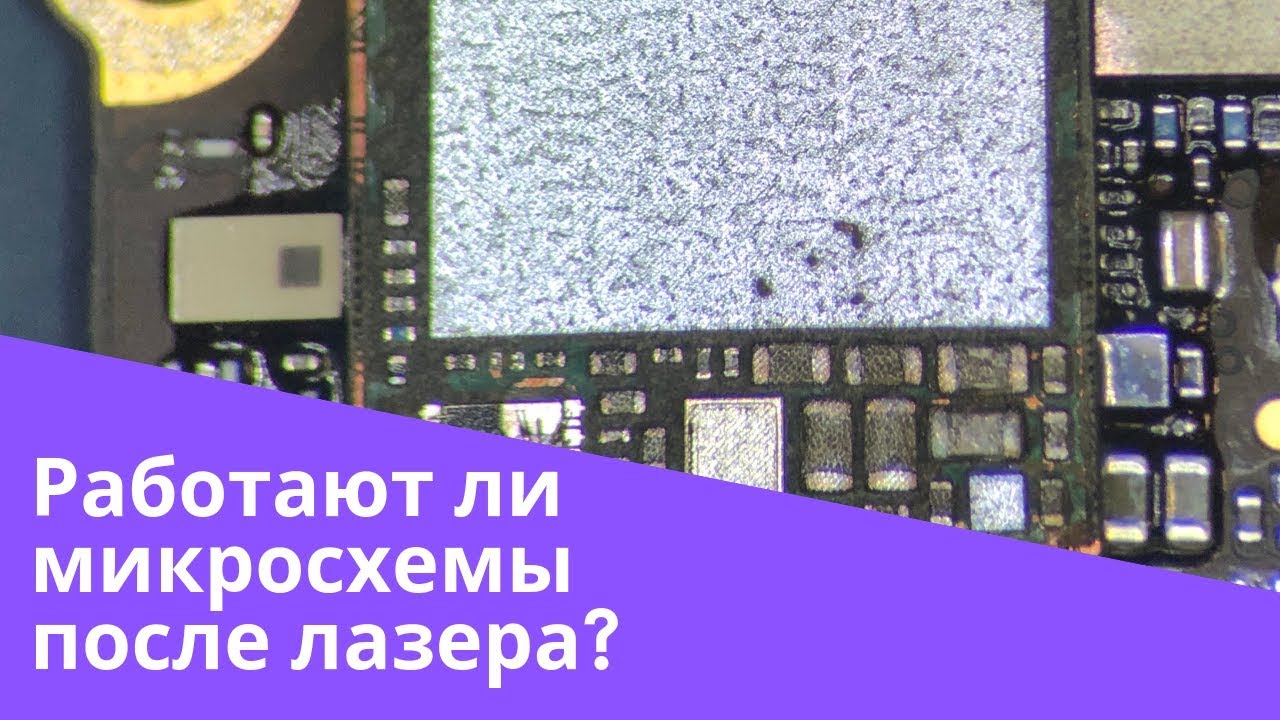

Выживут ли микросхемы после вскрытия лазером? \Will ic survive after laser dissection?

Способны ли функционировать микросхемы вскрытые лазером?
Группа в телеграм по оборудованию https://t.me/Fixinstruments
Группа в телеграм по ремонту https://t.me/fixstart
Сайт наших сервисных центров www.fixapple.org
По вопросам рекламы и сотрудничества thekardilab@gmail.com

Помочь автору приобрести другие товары для тестирования:
wmz Z170192545947
wmr R353544805716
wme E285094051746
Яндекс Деньги 410011388944731
Карта Тинькофф 5536 9137 7205 2433
PayPal Thekardilab@gmail.com

Оптоволоконный лазер http://ali.pub/37ec1k
Осциллограф http://ali.pub/34hi9r
Магнитный трафарет http://ali.pub/313vcs
Наши ЧПУ станки http://ali.pub/313vhu
Мультиметр FLUKE 15b+ http://ali.pub/30ds6s
Quick 712 http://ali.pub/30e0a9
Провода iPower http://ali.pub/2yapu5
Держатель платы http://ali.pub/2yaq0r
Оснастка для накатки половинок http://ali.pub/2yaq2i
Пинцет http://ali.pub/2yaq4n
Паста WL-202 для процессора http://ali.pub/2yaq76
Паста для спаивания половинок http://ali.pub/2yaq9p
Quick857 http://ali.pub/2yaqd7
Угловые насадки для…

M

https://www.youtube.com/watch?v=Z11WDFFxSO0&feature=emb_logo

Ребят!

работал года 3 назад на заводе, где делали платы СВЧ на поликоре и ситале. Напыляли кремний, и подрезали его лазером

вот все из головы выбросить не могу идею. Есть лазеры, что метал гравируют. Они фактически режут верхний слой и на срезанном месте остаётся матовое покрытие.

Фишка именно лазера в том, что он может резать размеры, даже доли миллиметра. Типа 0.1 или 0.01 мм для него норма. Просто пучок регулировать. Но это скорее всего не оптические, а газовые.

А если так платы делать - типа срезать весь металл до текстолита. Можно такой лазер подобрать?
Или настройки корректировать и методом тыка установить такую комбинацию конфигов?
есть такие лазеры?

Вот такой думал на пробу взять.
https://www.aliexpress.com/item/1005001993794184.html?af=10546_1&utm_campaign=10546_1&aff_platform=portals-tool&utm_medium=cpa&afref=http%3A%2F%2Faway.vk.com&cn=45qnkhezrkfpd0cdnb6ttamfous6zmle&dp=v5_45qnkhezrkfpd0cdnb6ttamfous6zmle&cv=89827&aff_fsk=_d7Wwn2s&product_id=1005001993794184&sk=_d7Wwn2s&aff_trace_key=fe4436d5715142aca81e7a8e33c694d5-1611707435675-05491-_d7Wwn2s&terminal_id=3c33f0fc038a4577a6ae57595843416a&tmLog=new_Detail&utm_source=epn&utm_content=89827
Или собрать на Co2 трубке

Ещё вот тут в сообщениях 21 и 25 вроде советы есть
https://www.cnczone.com/forums/general-laser-engraving-cutting-machine-discussion/41222-making-pcb-laser-chemical-etch-2.html
Но они не совсем конкретные

Кто-то шарит за этот вопрос?

Выживут ли микросхемы после вскрытия лазером? \Will ic survive after laser dissection?

Способны ли функционировать микросхемы вскрытые лазером?
Группа в телеграм по оборудованию https://t.me/Fixinstruments
Группа в телеграм по ремонту https://t.me/fixstart
Сайт наших сервисных центров www.fixapple.org
По вопросам рекламы и сотрудничества thekardilab@gmail.com

Помочь автору приобрести другие товары для тестирования:
wmz Z170192545947
wmr R353544805716
wme E285094051746
Яндекс Деньги 410011388944731
Карта Тинькофф 5536 9137 7205 2433
PayPal Thekardilab@gmail.com

Оптоволоконный лазер http://ali.pub/37ec1k
Осциллограф http://ali.pub/34hi9r
Магнитный трафарет http://ali.pub/313vcs
Наши ЧПУ станки http://ali.pub/313vhu
Мультиметр FLUKE 15b+ http://ali.pub/30ds6s
Quick 712 http://ali.pub/30e0a9
Провода iPower http://ali.pub/2yapu5
Держатель платы http://ali.pub/2yaq0r
Оснастка для накатки половинок http://ali.pub/2yaq2i
Пинцет http://ali.pub/2yaq4n
Паста WL-202 для процессора http://ali.pub/2yaq76
Паста для спаивания половинок http://ali.pub/2yaq9p
Quick857 http://ali.pub/2yaqd7
Угловые насадки для…

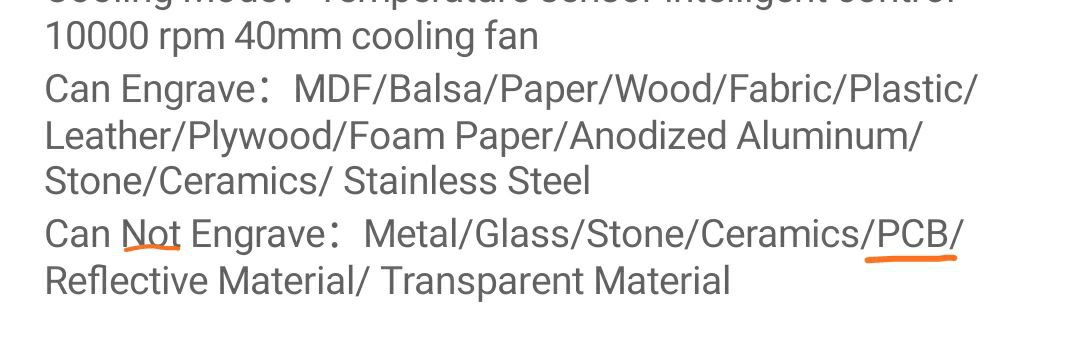

В описании того лазера с али

03:54пожаловаться #3

s

Это безусловно. Но когда людям говоришь про лазер + pcb - все понимают резку лучом по краске или фотоиезисту

03:55пожаловаться #4

s

2.5 Вт металл фольги на fr4 не берет

M

https://www.youtube.com/watch?v=Z11WDFFxSO0&feature=emb_logo

Ребят!

работал года 3 назад на заводе, где делали платы СВЧ на поликоре и ситале. Напыляли кремний, и подрезали его лазером

вот все из головы выбросить не могу идею. Есть лазеры, что метал гравируют. Они фактически режут верхний слой и на срезанном месте остаётся матовое покрытие.

Фишка именно лазера в том, что он может резать размеры, даже доли миллиметра. Типа 0.1 или 0.01 мм для него норма. Просто пучок регулировать. Но это скорее всего не оптические, а газовые.

А если так платы делать - типа срезать весь металл до текстолита. Можно такой лазер подобрать?
Или настройки корректировать и методом тыка установить такую комбинацию конфигов?
есть такие лазеры?

Вот такой думал на пробу взять.
https://www.aliexpress.com/item/1005001993794184.html?af=10546_1&utm_campaign=10546_1&aff_platform=portals-tool&utm_medium=cpa&afref=http%3A%2F%2Faway.vk.com&cn=45qnkhezrkfpd0cdnb6ttamfous6zmle&dp=v5_45qnkhezrkfpd0cdnb6ttamfous6zmle&cv=89827&aff_fsk=_d7Wwn2s&product_id=1005001993794184&sk=_d7Wwn2s&aff_trace_key=fe4436d5715142aca81e7a8e33c694d5-1611707435675-05491-_d7Wwn2s&terminal_id=3c33f0fc038a4577a6ae57595843416a&tmLog=new_Detail&utm_source=epn&utm_content=89827
Или собрать на Co2 трубке

Ещё вот тут в сообщениях 21 и 25 вроде советы есть
https://www.cnczone.com/forums/general-laser-engraving-cutting-machine-discussion/41222-making-pcb-laser-chemical-etch-2.html
Но они не совсем конкретные

Кто-то шарит за этот вопрос?

Выживут ли микросхемы после вскрытия лазером? \Will ic survive after laser dissection?

Способны ли функционировать микросхемы вскрытые лазером?
Группа в телеграм по оборудованию https://t.me/Fixinstruments
Группа в телеграм по ремонту https://t.me/fixstart
Сайт наших сервисных центров www.fixapple.org
По вопросам рекламы и сотрудничества thekardilab@gmail.com

Помочь автору приобрести другие товары для тестирования:
wmz Z170192545947
wmr R353544805716
wme E285094051746
Яндекс Деньги 410011388944731
Карта Тинькофф 5536 9137 7205 2433
PayPal Thekardilab@gmail.com

Оптоволоконный лазер http://ali.pub/37ec1k
Осциллограф http://ali.pub/34hi9r
Магнитный трафарет http://ali.pub/313vcs
Наши ЧПУ станки http://ali.pub/313vhu
Мультиметр FLUKE 15b+ http://ali.pub/30ds6s
Quick 712 http://ali.pub/30e0a9
Провода iPower http://ali.pub/2yapu5
Держатель платы http://ali.pub/2yaq0r
Оснастка для накатки половинок http://ali.pub/2yaq2i
Пинцет http://ali.pub/2yaq4n
Паста WL-202 для процессора http://ali.pub/2yaq76
Паста для спаивания половинок http://ali.pub/2yaq9p
Quick857 http://ali.pub/2yaqd7
Угловые насадки для…

А вообще такая себе затея, нужен приличной мощности волоконник или импульсный YAG лазер, и то, и то стоит дороговато на фоне фоторезиста или jlcpcb

03:57пожаловаться #6

s

Ахахахах. C jlc согласен. Но часто дома сговнять быстро плату приходится. Лазер не такой шумный и грязный, как фреза. И травить не надо(грязь и долго)

M

Ахахахах. C jlc согласен. Но часто дома сговнять быстро плату приходится. Лазер не такой шумный и грязный, как фреза. И травить не надо(грязь и долго)

От грязи спасает лимонка+перекись

04:03пожаловаться #8

l

sht4nigga

Это безусловно. Но когда людям говоришь про лазер + pcb - все понимают резку лучом по краске или фотоиезисту

я пробовал волоконником по меди. он сжигает и текстолит тоже, тот обугливается и начинает проводить

04:04пожаловаться #9

l

так что лучше краску всёж снимать им, а потом травить

04:04пожаловаться #10

s

Mikhail

От грязи спасает лимонка+перекись

то есть плату уложить в жидкость и получится частичное погружение фрезы в этот раствор? Так что ли?

04:04пожаловаться #11

M

Mikhail in HWV ⟼ R&D

sht4nigga

то есть плату уложить в жидкость и получится частичное погружение фрезы в этот раствор? Так что ли?

Я про травить

04:04пожаловаться #12

s

а ну это понятно

04:05пожаловаться #13

s

либо купоросом.

04:05пожаловаться #14

s

lbh

я пробовал волоконником по меди. он сжигает и текстолит тоже, тот обугливается и начинает проводить

вот это неприятные результат. Хочется все бросить и перестать тешить надежду на упрощение процесса

04:06пожаловаться #15

l

sht4nigga

вот это неприятные результат. Хочется все бросить и перестать тешить надежду на упрощение процесса

после обдумывания этой темы придумал вариант покрасить обычной краской, потом сжечь её верхний слой и немного меди. и потравить обычным способом. но попробовать руки ещё не дошли

04:08пожаловаться #16

s

https://www.youtube.com/watch?v=mzmjGz0_joM
вот тут в комментах вроде рассказано все

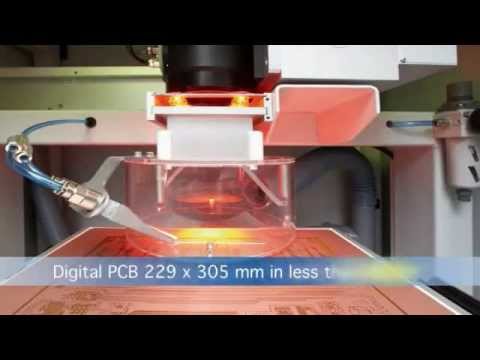

PCB Etching with Lasers | ProtoLaser S

For more information visit: http://www.lpkfusa.com/pls/

The LPKF ProtoLaser S is a fully enclosed laser system for PCB prototyping and production on-demand. It combines advanced laser technology, optics, and x/y table mechanisms that result in high processing speeds and simple data handling. The improved performance and speed shortens development time, allowing production of customized small batches on demand, making it an ideal component for RF and microwave PCBs.

04:10пожаловаться #17

s

надо бы тип лазера узнать

04:11пожаловаться #18

l

а во как

04:13пожаловаться #19

s

но там проблема в том, что в прогу заносится тип текстолита. Скажем с известной толщиной меди и лазер жжет именно толщину меди и якобы до текстолита не добирается
