всем добрый вечер. хочу поделиться находкой одной. и услышать мнение господ плисоводов на этот счет. в общем прошу любить и жаловть USB-Type-C за 5$. https://www.seeedstudio.com/Sipeed-Tang-Nano-FPGA-board-powered-by-GW1N-1-FPGA-p-4304.html

Seeedstudio

Sipeed Tang Nano FPGA Board Powered by GW1N-1 FPGA

Sipeed Tang Nano FPGA board powered by GW1N-1 FPGA board carries a low power core chip GW1N-1-LV, this chip has 1152 LUT4 RAM, 864 FF(Flip-Flop), 72K Block SRAM. This board is compatible with a 5 inches 800*480 screen for the FPGA board.

источник

20:59пожаловаться #7

0x90 Nop in HWV ⟼ R&D

если ее с SQRL 110 или 215 совместить то по идее будет дешевый и достаточно шустрый кит для DMA атак

источник

21:02пожаловаться #8

0x90 Nop in HWV ⟼ R&D

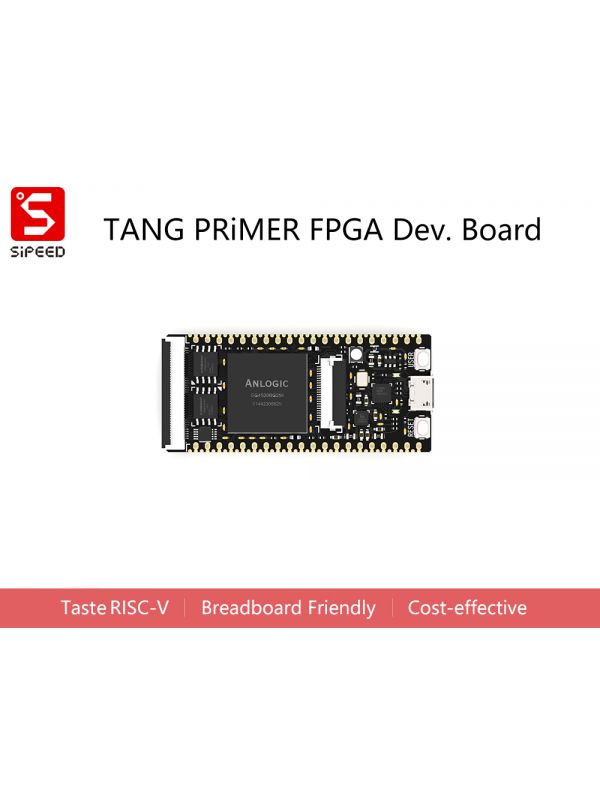

а за 18$ уже более солидная платка https://www.seeedstudio.com/Sipeed-TANG-PriMER-FPGA-Development-Board-p-2881.html c софткор risc v как раз

Seeedstudio

Sipeed TANG PriMER FPGA Dev. Board

Tang features Anlogic EG4S20 FPGA – unrelated to Amlogic – which run a RISC-V softcore, and all is packaged in a small small form factor.

🙂 вкусно

21:08пожаловаться #10

𝔻

𝔻𝕠𝕜𝕒 in HWV ⟼ R&D

0x90 Nop

Seeedstudio

Sipeed Tang Nano FPGA Board Powered by GW1N-1 FPGA

у этой на USB-Type-C подключен CH552T
это МК на котором реализован житаг и возможно юарт.

источник

21:09пожаловаться #11

𝔻

𝔻𝕠𝕜𝕒 in HWV ⟼ R&D

0x90 Nop

а за 18$ уже более солидная платка https://www.seeedstudio.com/Sipeed-TANG-PriMER-FPGA-Development-Board-p-2881.html c софткор risc v как раз

Seeedstudio

Sipeed TANG PriMER FPGA Dev. Board

Tang features Anlogic EG4S20 FPGA – unrelated to Amlogic – which run a RISC-V softcore, and all is packaged in a small small form factor.

здесь конечно есть разъём для uSD - т.е. гипотетически можно туда дамп скидывать, вопрос лишь в том какие режимы работы можно реалиховать на этом Анложик для контроллера SD

источник

21:10пожаловаться #12

𝔻

𝔻𝕠𝕜𝕒 in HWV ⟼ R&D

𝔻𝕠𝕜𝕒

у этой на USB-Type-C подключен CH552T
это МК на котором реализован житаг и возможно юарт.

UART подтверждён

источник

21:13пожаловаться #13

𝔻

𝔻𝕠𝕜𝕒 in HWV ⟼ R&D

Tang-NANO-2704(Schematic)(1).pdf

(160.48 Кб)

источник

21:13пожаловаться #14

𝔻

𝔻𝕠𝕜𝕒 in HWV ⟼ R&D

0x90 Nop

а за 18$ уже более солидная платка https://www.seeedstudio.com/Sipeed-TANG-PriMER-FPGA-Development-Board-p-2881.html c софткор risc v как раз

Seeedstudio

Sipeed TANG PriMER FPGA Dev. Board

Tang features Anlogic EG4S20 FPGA – unrelated to Amlogic – which run a RISC-V softcore, and all is packaged in a small small form factor.

схема:

источник

21:16пожаловаться #15

𝔻

𝔻𝕠𝕜𝕒 in HWV ⟼ R&D

LicheeTang-RV(Schematic).pdf

(5.11 Мб)

источник

21:16пожаловаться #16

0x90 Nop in HWV ⟼ R&D

@iDoka https://bananatronics.org/first-steps-with-the-tang-nano-fpga-development-board/

источник

21:19пожаловаться #17

𝔻

𝔻𝕠𝕜𝕒 in HWV ⟼ R&D

0x90 Nop

@iDoka https://bananatronics.org/first-steps-with-the-tang-nano-fpga-development-board/

но вопрос остаётся: если рассматривать как дополнение к SQRL 110/215 куда данные забирать, если там нет даже USB HighSpeed?
т.е. получается к ней тоже нужен адаптер, как минимум на FX2/FT2232

источник

21:22пожаловаться #18

0x90 Nop in HWV ⟼ R&D

не совсем. это грубо говоря и есть более шустрый FT2232h по итогу

источник

21:23пожаловаться #19

𝔻

𝔻𝕠𝕜𝕒 in HWV ⟼ R&D

0x90 Nop

не совсем. это грубо говоря и есть более шустрый FT2232h по итогу

ты намекаешь на CH552T????
или про какой конечный интерфейс речь?
