например, найти бэнды свободные и вырубить все остальное на телефоне, иначе он упорно будет видеть только то, что уже давно запомнил и сканировать другое не будет

от телефона тоже многое зависит

я пока его забросил, нет времени особо, но думаю потом остальной софт попробовать, интерес больше к 3g даже

Это где?

Псковская область. турбаза лесное озеро

Классно пипец, завидую

Классно и правда:)

Запилил чатик для обсуждения идеи создания СДРки https://t.me/SDR_HW

Ребят, могу покидать сюда пару своих постов, по поводу vrm?

Мне нужно мнение, правильно ли я все понял. Не очень шарю в этой теме.

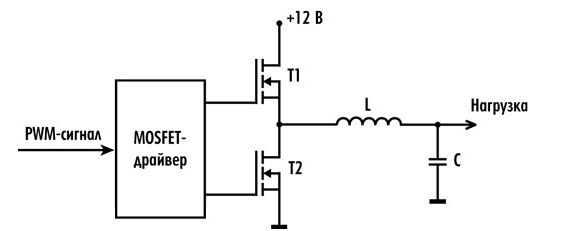

*Упрощённая схема.
*Максимально упрощённая схема: ШИМ -> МОП<->Драйвер<->МОП-> LC -> CPU.

Как работает VRM на материнской плате, простыми словами:

От ШИМ(PVM) контроллера идёт сигнал на затворы «входного» МОП(MOSFET), который под управлением драйвера. Далее, драйвер направляет сигнал на «выходной» МОП(MOSFET). Полученный преобразованный сигнал от «выходного» МОП(MOSFET) с амплитудой 12 V поступает в LC-фильтр(Дроссель(индуктивность - L) + параллельно подключённый конденсатор(С)), с которого на выходе идёт постоянное требуемое напряжение.

В рамках 1 фазы: при работе драйвера, одновременно может работать только 1 затвор МОП, либо на приём, либо на выход.

Как меняется напряжение, простыми словами:

ШИМ(PWM) контроллер считывает 8 бит. сигнал «Voltage Identifier» от процессора, который может настраивать уровень напряжения.

Зная какое напряжение требует процессор, ШИМ(PWM) контроллер через цепь обратной связи, сравнивает напряжение с тем, что идёт в нагрузку. Сравнение нужного напряжения, отправленного в VID от процессора, и того, которое считано с нагрузки, позволяет определить, требуется ли изменить его уровень.

Смена напряжения, делается через изменение скважности PWM-импульсов идущих в сторону ключа(моп<->драйвер<->моп). Таким образом поддерживается оптимальное напряжение питания процессора.
Чем шире скважность, тем выше напряжение.

PWM импульс - продукт процесса управления мощностью методом пульсирующего включения и выключения прибора.

че за входной и выходной моп?

Мосфет

я про то счего там входной и выходной есть

*Упрощённая схема.
*Максимально упрощённая схема: ШИМ -> МОП<->Драйвер<->МОП-> LC -> CPU.

Тебе бы лучше почитать где нибудь статьи, про то как работает импульсный преобразователь энергии. Ну и неплохо бы понять как работает транзистор (чтобы слова были на нормальном языке), индуктивность, конденсатор.

Получается исток - регулировка затвора - сток? В рамках 1 мосфета?

Хорошо, спасибо

И ещё про ток и напряжение - это очень полезно для начала, если это не понимать, то другое тем более

Обычно про такую схему включения транзисторов говорят верхний и нижний мосфет, так понятнее. Входного и выходного нет. Суть транзистора вообще - это "усилительный" прибор, малыми значениями величин напряжения или тока, мы управляем большими, это если вкратце.

Представь что транзистор это резистор, но не обычный, а нелинейный. Так вот, его сопротивление (коллектор-эммитер, сток-исток) меняется в зависимости от того, что будет на базе (затворе)
