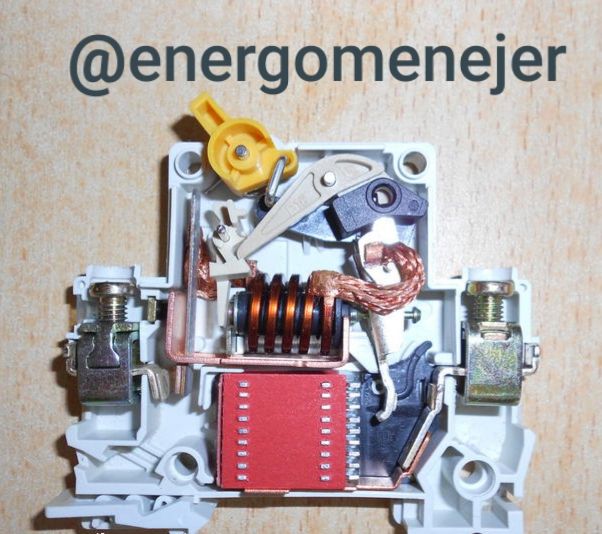

Универсал автоматик ўчиргичлар ўз навбатида типларга бўлинида.
«А» тип- юқори сезувчанликка эга ва қисқа туташув вақти ишлаш токи In=Ik га тенг бундай автоматлар химояланиши юқори бўлган занжирларга қўйилади.
«В» тип- Бу тип автоматлар пуск токи ва катта қувватга эга бўлмаган занжирларга қўйилади. Масалан уйларни кичик қувватли ускуналар уланадиган занжирга қўйилади ва 3In=Ik га тенг.
«С» тип - хонодонлар учун ўрта қувват пуски кичик бўлган ускуналарга қўйилади масалан холодилник, сув насослари, микраволновка. Унинг 5In=Ik га тенг бўлади.
«D» тип- ушбу тип автоматлар ишлаб чиқариш ускуналари ва пуск токи ва қуввати катта бўлган ускуналар учун қўйилади. Ушбу типда қисқа туташув токи 10In=Ik га тенг.
Яна яйрим типлари борки улар махсус жой ва ускуналар учун қўйилади.
Хар бир тип учун вақт ва ток бўйича характеристикаси бўлиб бу характеристика автоматик ўчиргичларни сифат даражасини аниқлашда ёрдам беради.
Масалан булардан:
1. 1,13In=Ik бўлганида 1 соат вақт мабойнида автоматик ўчиргич ўчирмаслиги ва харорати 40-70 *С дан ошмаслиги керак. Харорат ҳам ўта муҳим. Чунки шитга автоматлар бирга қўйилганда ва Бизнинг ўта қуруқ ва иссиқ климатда авария холатига ёки ёлғон авария холатига олиб келиши мумкин.
2. 1,45In=Ik ток оқиб ўтганда максимум 40-60 минутда автоматик ўчиргич тармоқни узиши керак. Бунда ҳам харорат жуда мухим.
3. Қисқа туташув вақти ҳам бир тип учун юқорида кўрсатган номинал токлардан ошмай 0,5-100 миллисекундан ошмаслиги керак бу ҳам автоматларни типига боғлиқ.

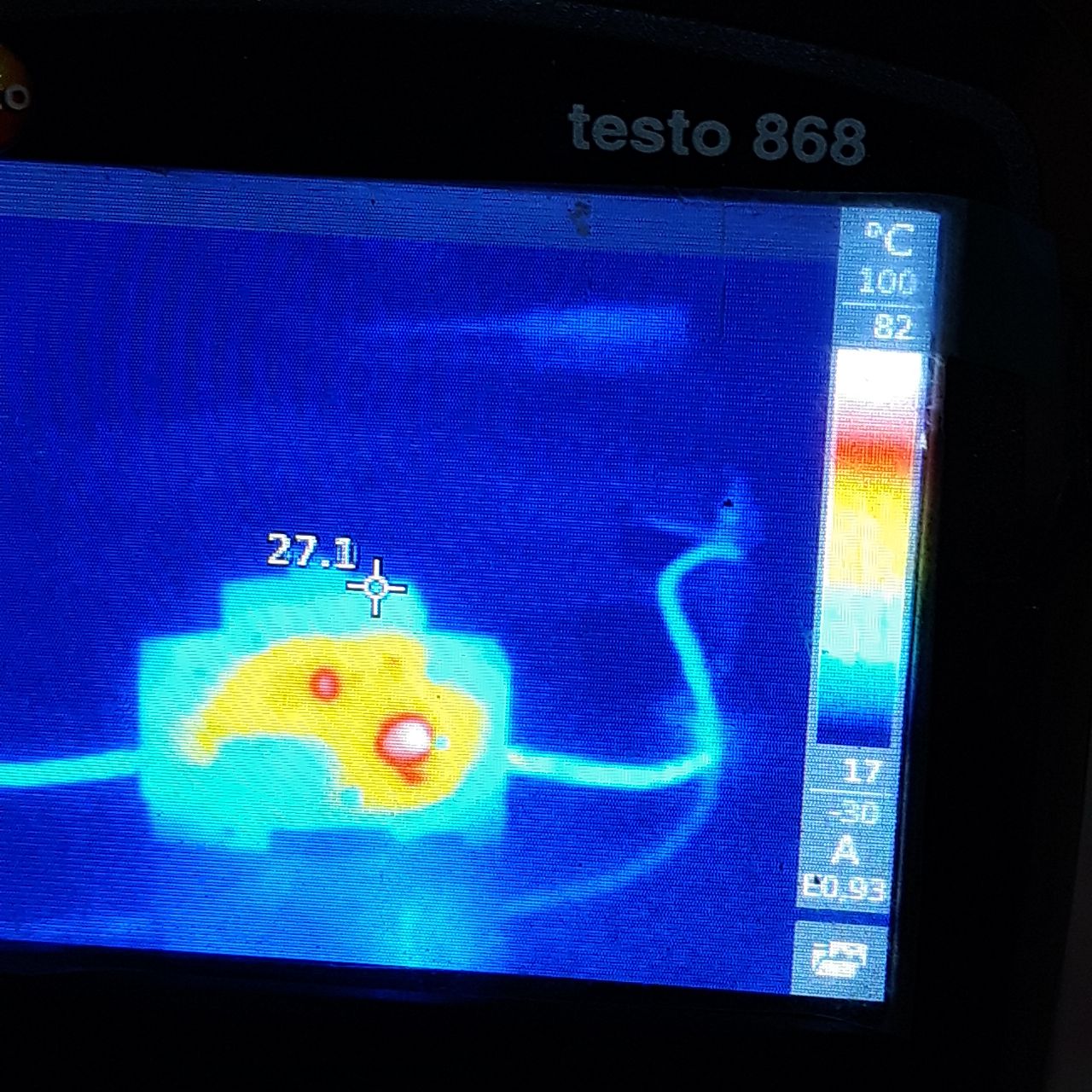

4. Харорат бўйича текшириш автоматлар 3In=Ik да 60 секундда автомат харорати кўтарилмай узиши бу идеал ва чегара хисобланади.
Автоматларни кабел юзаси ва унга уланадиган ускуналар турига қараб танланади.
