мана шу автомат👆👆 УСТРОЙСТВО ДИФФЕРЕНЦИАЛЬНОГО ТОКА (УДТ) дейилади.

"Дифференциальный ток" дегани бу токлар фарки дегани, яъни фазадан занжирга кирайотган ва нолдан кайтиб чикайотган токларни бир биридан фарки дегани. Нормаль холатда бу токлар бир бирига теппа тенг, автомат ишлаб тураверади, ненормал холатда эса :

фазадаги ток = нолдаги ток + ерга утечка булайотган ток (10,20,30мА) булиб колади, УДТ ичидаги соленоидчада бу уз таъсирини курсатади ва УДТ отади.

Нега УДТ.., узимиз билган, урганиб колган УЗО, ДИФ терминлар кани..? - деса, УДТ бу умумий термин, узимиз билган УЗО хам, ДИФ хам УДТ оиласига киради, хар 2каласи хам "токлар фарки"га  ишлагани учун, яьни китобий айтсак "дифференциальный ток"ка ишлагани учун, умумий килиб Устройство Дифференциального Тока (УДТ) дейилади.

#malumot

УЗО, UZO

8⃣

Хуш.., нега, энди энди дуконларда УЗОлар кузга ташланиб колди, энди энди кулокка куп чалинаяпти УЗО, ДИФ Автомат деган гаплар, нима булар энди ихтиро килиндими, олдин йук эдими..? - бор эди, хатто 2 - жахон урушидан!! олдин хам бор эди УЗОлар, уни ихтиро килиб булишган эди, лекин!! жуда купол эди, габарити катта эди, энг мухими сезгирлиги жуда паст эди, яъни масалан 400мА утечкага сеза олар эди, 300мА утечкага сезиб отар эди, лекин бундан кам ток утечкини сезмас эди.., хуллас одам токка тушиб колса одам улиб булганидан кейин отарди😊, битта сабаби шунинг учун жуда оммалашмаган эди..

Оммалашмаганини 2 - сабаби у пайтларда яъни 20 - асрнинг 30 - 40 йилларида тармок кучланиши узи паст эди, 127в эди, анча хавфсиз эди узи шундогам. 127 в га тегиб кетса унака 220в га ухшаб каттим уриб, карахт килиб ташламайдида одамни..

Лекин бугунги кунимизда техника, технологиялар анча ривожланиб УЗОларнинг сезгирлиги ута сезгир булди, 30мАни сезади, 20мАни сезади, хаттоки 10мАни!! (0.01Ани) сезадиганлари бор хозир. Бу канчалар койил коларлик нарсаки, узидан 15 - 20А лаб ток окиб турганида, арзимаган 0.01А утечкани сезса!!, койил колиш керак бунга..
Яна габарити жуда кичкина булиб, модульный автоматдек булиб колди. УЗОнинг тан нархи хам анча пасайди, одамлар сотиб ола оладиган даражада, доступный булди.
Шунинг учун хам жуда оммалашиб кетди хозир.

УЗОнинг ДИФнинг ишлаш принципига оид умумий маънолар мана шулар..

#malumot

УЗО, UZO

9⃣


ДАВОМИ БОР... 👇

Хууш..,демак давом этамиз.

УЗО - Устройство Защитного Отключение дегани, яъни узбекчасига "Бир нарсани химоя килиб токни узиб к'у'ювчи к'урилма" дегани.

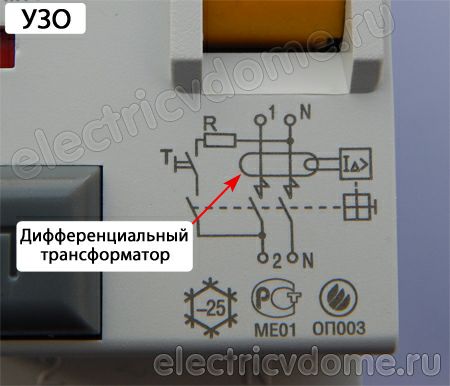

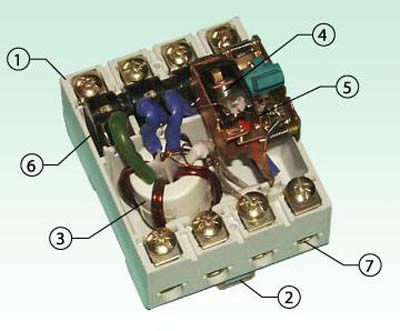

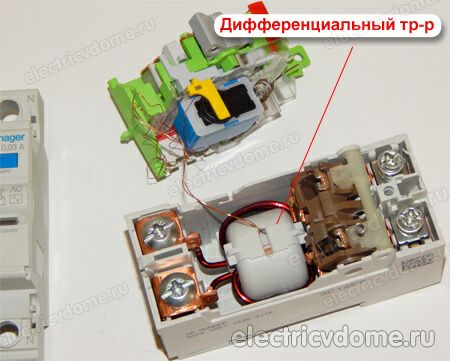

УЗОнинг реал, ички куриниши бундай, диккат килинса ичидаги думалок шаклда дифференциаль трансформаторини куриш мумкин, думалок соленоидчаси бор, фаза ва нол клемникдан симлар УЗО ичига кириб бориб, мана шу дифференциаль трансформатор соленоидчасини 2, 3та виток айланиб, яна чикиб кетган УЗО ичидан.
👇👇👇

#malumot

УЗО, UZO

1⃣0⃣

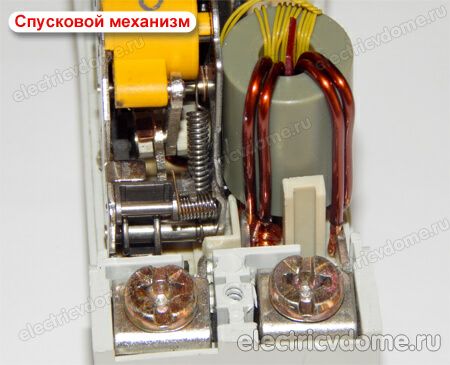

👆 УЗОнинг мана реал ички тузилмасидан куриниб турибдики УЗОнинг ичида хеч кандай биметалл пластиналар хам йук (тепловой расцепитель учун), КЗ булиб колса занжирни узиб юбориш учун уртасида штифти булган соленоиди хам йук. Яъни УЗО занжирдаши перегрузни хам билмайди, унга чора кура олмайди, занжирда Кфз булса уни хам билмайди, хеч кандай чора кура олмайди, каердан хам чора курсин ичида шу нарсага тааллукли узелларнинг узи булмаса, на теплушкаси булса ва на КЗ учун эл. магнит расцепители, уртасида штифти бор чулгамми булса..

УЗОнинг ичида дифференциаль трансформатори бор ва токларда небаланс булиб колса шуни сезиб занжирни узиб юборадиган дифференциаль химоя тизими бор холос, бошка хеч нарса йук.

Савол : Унда нимага одамни чалгитиб устига, корпусига 16А, 25А, 32А, 40А ва хоказо деб йозиб к'у'йган, барибир окайотган ток мана шу устига йозиб к'уйган токдан ошиб кетса хам УЗО тураверар экан хеч  нарса килмай, тутаб, эриб, йониб кетаверар экан, КЗ булса хам тураверар экан хеч нарса килмай, эриб йониб...

Жавоб : УЗОнинг устига йозиб к'уйган номинал токи бу - агар УЗО ичидан окиб утайотган ток, УЗО корпусига йозилган к'ийматдан ошиб кетса УЗОни ичидан юргазилган симлар, ичидаги дифференциаль трансформатор соленоидига 1, 2 виток ураб олиб утилган симлар кизий бошлайди, эрий бошлайди, узилиб кетиши мумкин, кейин УЗО ишламай колиши мумкин, яна мана шу кизишдан пайдо булган иссиклик УЗО ичида димланиб, УЗО ичи жуда кизиб кетиб, ичидаги кичкинагинк платачаси, радиодеталлари бузилиши мумкин, шунинг учун УЗОйим куп  йиллар хизмат килсин десанг, тезда бузилиб колмасин десанг, УЗО ичидан окайотган токни, яъни УЗОга уланган нагрузка токини мана шу корпусга йозилган кийматдан ошириб юбормаа!! - дегани, агар ток мана шу кийматдан ошса УЗО отади, токни узиб к'у'яди ДЕГАНИ ЭМАС!!

УЗО ФАКАТ ВА ФАКАТ ФАЗА ВА НОЛ СИМЛАРИДАГИ ТОКЛАР БИР БИРИГА ТЕНГ БУЛМАЙ КОЛСАГИНА, ЯЪНИ ТОК КАЕРГАДУР БЕГОНА ЖОЙГА УТЕЧКА БУЛСАГИНА ОТАДИ!!, бошка хеч нарсага ОТМАЙДИ, эриб, йониб кетаверади. УЗО КЗга хам отмайди, перегрузга хам отмайди!!
Каердан хам отсин, ичида бундай узелларни узи булмаса, таги йук булса..

#malumot

УЗО, UZO

1⃣1⃣

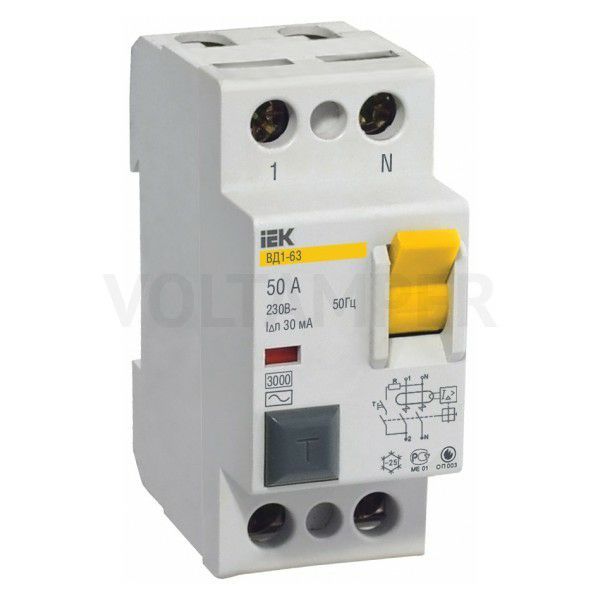

👆 УЗО ни устига йозган 16А, 50А, 63А ни на КЗга ва на перегрузга УМУМАН ДАХЛИ ЙУК, бу факат ичидаги дифференциаль трансформаторга бир икки виток ураб олиб утиб кетилган сим мана шунча амперга чидай олади, кейин кизиб, эрий бошлайди, кейин фалон пуллик УЗО бузилиб колади - дегани!! (расмга каранг)


Савол : Унда нимага одамни чалгитиб УЗОни ичидаги симлари, платаси, радиодеталларини хар хил токка чидайдиган килиб чикарган, яъни 16А лик УЗО бор, 25Алик УЗО бор, 80Алик УЗО бор..., биттагина энг катта амперда чикариб к'у'явер булди..., хамма уша энг бакувват УЗОдан, энг токка чидамли УЗОдан олсин, масалан 80Алик УЗО чикар факат, нима киласан хаммани чалгитиб..!

Жавоб : Бу погрешность билан боглик, УЗОларда утечка токи жуда кам узи, 10 - 20 - 30мА!!, яъни жуда кичик кийматларда ишлайди УЗО. Агар узи 12А ток окадиган жой булсаю, одам у ерга бакувват булсин, тез куйиб колмасин, умри узок булсин деб 80А лик УЗО к'у'йса, УЗО ишлайверади, лекин!! худди эл. счётчикларда 40А ток окадиган жойга шу токка якинрок 50/5 Т/Т урнатиш урнига 200/5 йоки 300/5  Т/Т лар урнатса МИБ уни ечдириб ташлаганидек, "узига мос, токка энг якин т/т урнат, жуда катта т/т ургатиб олибсан, бунакада освещение, холодильник, компьютер каби кичик ток оладиган нарсаларни счётчик сезмай коладику, хисобламай коладику, бу хищениеку - деганидек, узи кичкина булган токлар, 300/5 т/т дан утиб, яна 60 баробар!! камайиб, жуда кичик миллиампер булиб колиб, эл. счётчик бу миллиамперни унака яхши сезмай, хисобламай колганидек,

УЗОда хам узи узоги 12А  ток окадиган жойга 16Алик УЗОни урнига 80Алик УЗО к'у'йса бояги 30мА сезгирлиги сал сурилиб 35мАда отадиган булиб колиши мумкин, 40мА да отадиган булиб колиши мумкин, лекин отади, ишлайверади, просто аник 30мАда отмай колади, сал узгариб колади "отключающий ток утечки"си.
Чунки УЗО ичидаги дифференциаль трансформатори, соленоиди уша токка мос ясалган, яъни уша соленоидга 2,3 та виток ураб кетилган фаза ва нол симларида ток УЗОга йозилган номинал кийматга якин булса, магнит майдон хам насыщенный булади, зич булади ва дифференциаль трансформатор аник, тиник ишлайди, чунки айни шунака ток учун ясалган бу УЗО ичидаги дифференциаль трансформатор.
Кичикрок токларга эса, соленоид хам кичикрок ясалган, хуллас уша оттириб юборадиган ток утечки аник 30мА га тенг булиши билан отиши учун шундай килинган, катта токларни дифференциали хам катта, кичик токларни дифференциали хам кичкина, погрешность булмаслиги учун, УЗО узига йозилган кийматда аник ишлаши учун (10 - 20 - 30 - 100мА) шундай килинган, хар хил диапазон ток учун махсус ясалган УЗОнинг ичидаги узеллари.

Шунинг учун хар хил амперажда УЗО лар чикарилган, худди оддий автоматлар стандартига ухшаш 16А дан 80 Агача бор (100А лиги хам бор шекилли)
Одам уша ерни номинал токига мос узи танлаб олади ва урнатади.

#malumot

УЗО, UZO

1⃣2⃣

УЗОни факат ток утечкига отишига далил, КЗга хам, перегрузга хам ишламаслигига далил УЗОни корпусига чизиб к'уйган принципиаль схемада эл. магнит расцепител хам йук( КЗни сезиши учун) тепловой расцепитель хам йук(перегрузни сезиши учун), бу дегани УЗО ичида бундай узелларнинг узи йук дегани.
принципиаль схемада факат ток утечкига тааллукли нарсалар бор холос.

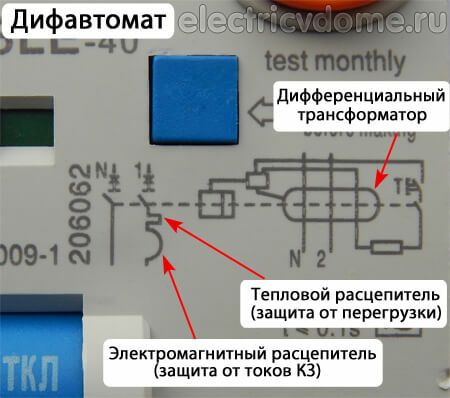

Лекин ДИФ автоматда эса, хаммаси бор, ток утечкига оид узеллар хам бор, КЗ учун эл. магнит расцепител хам бор, перегруз учун тепловой расцепитель хам бор, буни яккол чизиб к'уйган ДИФ автомат корпусига, принципиаль схемада. Чунки

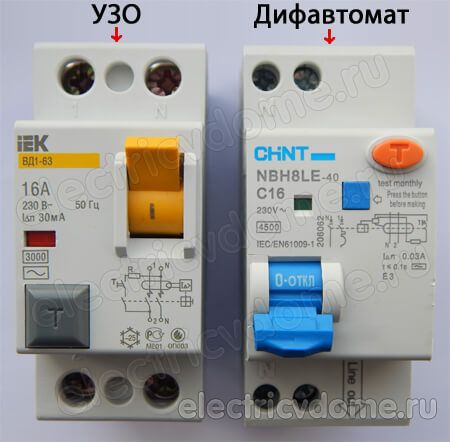

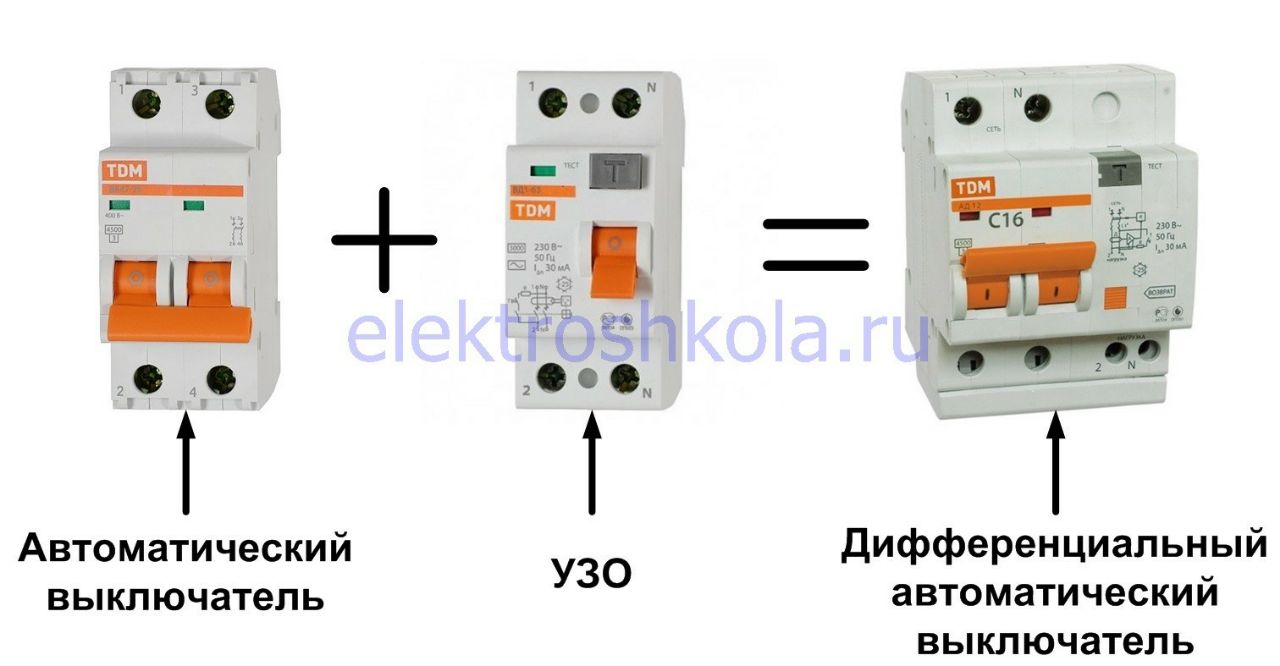

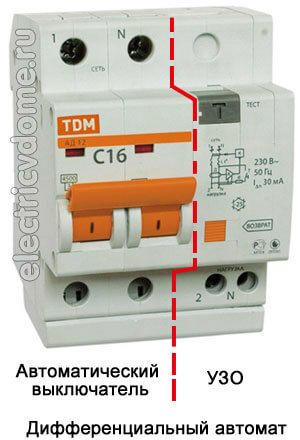

ДИф автомат дегани узи оддий автомат + УЗО деганида, гибридда бу.. Шунинг учун ДИФ ичида КЗ, перегруз каби оддий автоматга хос узеллар хам бор, утечка каби УЗОга хос узеллар хам бор, хуллас хаммаси бор..
👇👇👇
