День Радио [SPb HW R&D]

2021 May 04

AS

Andrew Strokov in День Радио [SPb HW R&D]
в личку напишу
источник
2021 May 05

AS

Andre Savelev in День Радио [SPb HW R&D]
Из любопытства вопрос: как автомобильные сигнализации делят канал, они ведь на одной частоте работают?

Возился с SYN115, и когда я передаю сам себе данные, если нажать на кнопку брелка сигналки, приём портится помехами. И иногда портится, если кто-то на улице сигнализацией пользуется.

Как это разруливают сигнализации?
источник

AS

Andrew Strokov in День Радио [SPb HW R&D]
никак, коллизии происходят иногда
источник

K

Kitnerboy Redoubt in День Радио [SPb HW R&D]
Разруливает, наверное, какой-никакой аутентификацией между пультом и машиной.
А если сигнал прямо испорчен, то никак не разруливается, ждём нормальную посылку.
источник

AS

Andre Savelev in День Радио [SPb HW R&D]
то есть шлём пакет, пока пакет не дойдёт в целости. Без всякой магии, коррекции ошибок, переключения на резервный канал.
источник

K

Kitnerboy Redoubt in День Радио [SPb HW R&D]
А толку от коррекции ошибок, если ты можешь пулять тысячи этих посылок в секунду?
Хотя может у кого и есть такое.
источник
2021 May 07

AS

Andre Savelev in День Радио [SPb HW R&D]

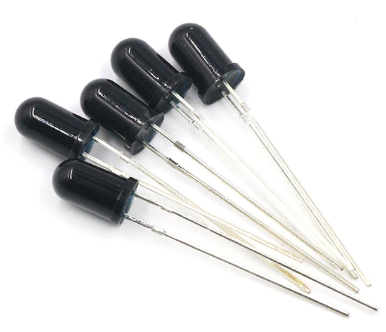

Мне приехали с Алиэкспресс ИК-фотодиоды.  Втыкаю катодом в пин, потом направляю пульт от телика. Сигнал считывается.

Но работает только с расстояния в несколько сантиметров.
То же самое с ИК-светодиодами, которые заказал там же.

Можно ли как-то увеличить дальность приёма? Хотя бы до пары метров.

Может быть как-то "приоткрыть" диод нужно, чтобы чувствительность усилилась.
источник

AF

Alex Fusy in День Радио [SPb HW R&D]
С праздником коллеги!
источник

BU

Bug the Red Squirrel... in День Радио [SPb HW R&D]
Поставь усилитель между диодом и пином. 🙃
Или переведи пин в режим аналогового компаратора и задай уровень, при котором при отсутствии сигнала будет гарантированный ноль.
источник

BU

Bug the Red Squirrel... in День Радио [SPb HW R&D]
Ещё этот уровень можно подстраивать в зависимости от среднего значения шума.
источник

AS

Andre Savelev in День Радио [SPb HW R&D]
вторую идею надо точно проверить. Я так понял, речь о АЦП.

а что такое усилитель, какая это деталь? Транзистор? Или операционный усилитель?
источник

BU

Bug the Red Squirrel... in День Радио [SPb HW R&D]
Почти.
АЦП в режиме именно АЦП (включаем мультиплексор на АЦП и слушаем) достаточно тормозная штука, несколько тысяч сэмплов в секунду обычно (если уточнишь модель МК, можно найти конкретные цифры).
А в режиме компаратора обычно несколько сотен тысяч сэмплов
источник

BU

Bug the Red Squirrel... in День Радио [SPb HW R&D]
Усиливать можно чем угодно, проще всего операционником. Одна мс, три детали в обвязке, бонусом можно с МК задавать порог
источник

AS

Andre Savelev in День Радио [SPb HW R&D]
у меня есть STM32 BluePill (F1), STM32 BlackPill  (F4), и ESP32.

Про режим компаратора не слышал раньше, только АЦП. Погуглю.
источник

BU

Bug the Red Squirrel... in День Радио [SPb HW R&D]
http://mypractic.ru/urok-30-rabota-acp-v-rezhime-okonnogo-komparatora-vnutrennie-datchik-temperatury-i-ion-osnovnye-elektricheskie-i-metrologicheskie-xarakteristiki-acp-stm32.html статья мегадревняя
Суть как раз в том, что для полноценноо АЦП надо проводить столько сравнений, сколько бит мы хотим получить, а для сигнала от пульта нужно реально больше/меньше единственного порога
источник

AS

Andre Savelev in День Радио [SPb HW R&D]
как раз эта статья нагуглилась. )
источник

AS

Andre Savelev in День Радио [SPb HW R&D]
Я так понимаю, мне надо сделать следующее:

в режиме обычного АЦП измерить "нулевой" уровень, который выдаёт диод, когда на него не светят. С учётом шумов.

Всё что выше этого уровня считать высоким сигналом.

Если нужна скорость, то использовать режим компаратора.
источник

AS

Andre Savelev in День Радио [SPb HW R&D]
Похоже, не всё так просто.

Уточню, как работает схема: фотодиод подключён к пину катодом, а пин подтянут к питанию (внутренней подтяжкой).

Если на диод не светить, то он не проводит ток в обратном направлении, поэтому на пине высокий уровень.
Когда на диод светит пульт, он начинает проводить ток в обратном направлении, пин прижимается к земле, и я регистрирую низкий уровень, который воспринимаю как сигнал с пульта.


Так что я не могу сообразить, что да как тут можно усилить.
источник

AS

Andrew Strokov in День Радио [SPb HW R&D]
С Днем Радио!

126 лет назад Александр Степанович Попов продемонстрировал свой первый радиоприемник, и с тех пор завертелось!

Сегодня 2600, мы собираемся, как всегда, на Краснодонской, 4, в 19:00 в Beer&Cakes. Сегодня будем говорить о радио, махать антеннами, принимать и передавать.
Больше актуальной инфы в канале @spb2600 и на 2600.spb.ru
источник

AK

Andy Korg in День Радио [SPb HW R&D]
Для управления обычно используют сразу готовые сборки. Например TSOP1736
источник
