Нужен стикер "сохраняй в STL правильно"
Сможете сделать стикер?
Size: a a a
2020 September 08
AL
Сможете сделать стикер?
Никогда раньше не делал...
ma
Anton Vasiliev
Справа куда подведены красные. раскройте коннектед
спасибо)
AL
ааа, ооооо
Там ещё стрелочки от сечений появляются, оно же Tangensy Weight, может пригодиться.
ma
ага, заметил
ma
получилось) спасибо всем)
AL

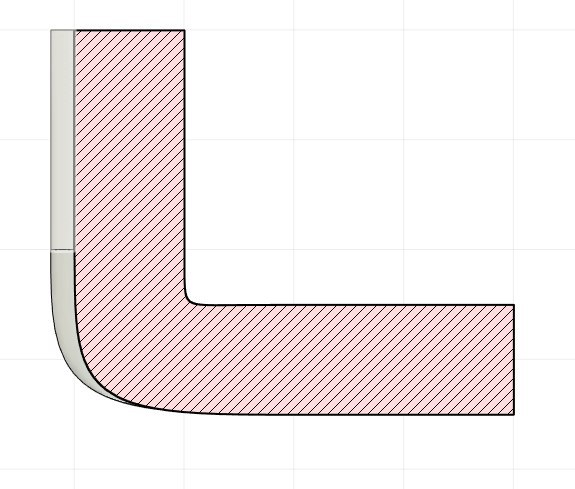

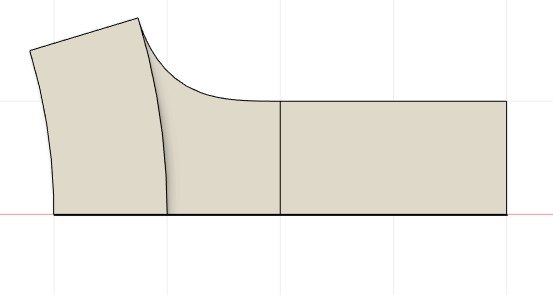

Вот такой получилось без рельс, внутренний радиус можно сделать и меньше, но снаружи уже получается криво. Наружний радиус очень маленьким не сделать так, придётся рельс добавлять.
AL
ЕМ
Anton Vasiliev
Справа куда подведены красные. раскройте коннектед
У меня там Connected и Direction а что за термины G0 и G1?
АА
Вот такой получилось без рельс, внутренний радиус можно сделать и меньше, но снаружи уже получается криво. Наружний радиус очень маленьким не сделать так, придётся рельс добавлять.
ну, это прикладная штука. Когда строишь и знаешь, что будет сложная кривизна, то можешь либо сразу построить рельсы и получить гарантированный результат, либо не строить и пытаться сделать это сопряжением и если не получится, возвращаться и все равно строить рельсы :)
AP
У меня там Connected и Direction а что за термины G0 и G1?
это у лофта сделанного с поверхностей тела только
AL
ну, это прикладная штука. Когда строишь и знаешь, что будет сложная кривизна, то можешь либо сразу построить рельсы и получить гарантированный результат, либо не строить и пытаться сделать это сопряжением и если не получится, возвращаться и все равно строить рельсы :)

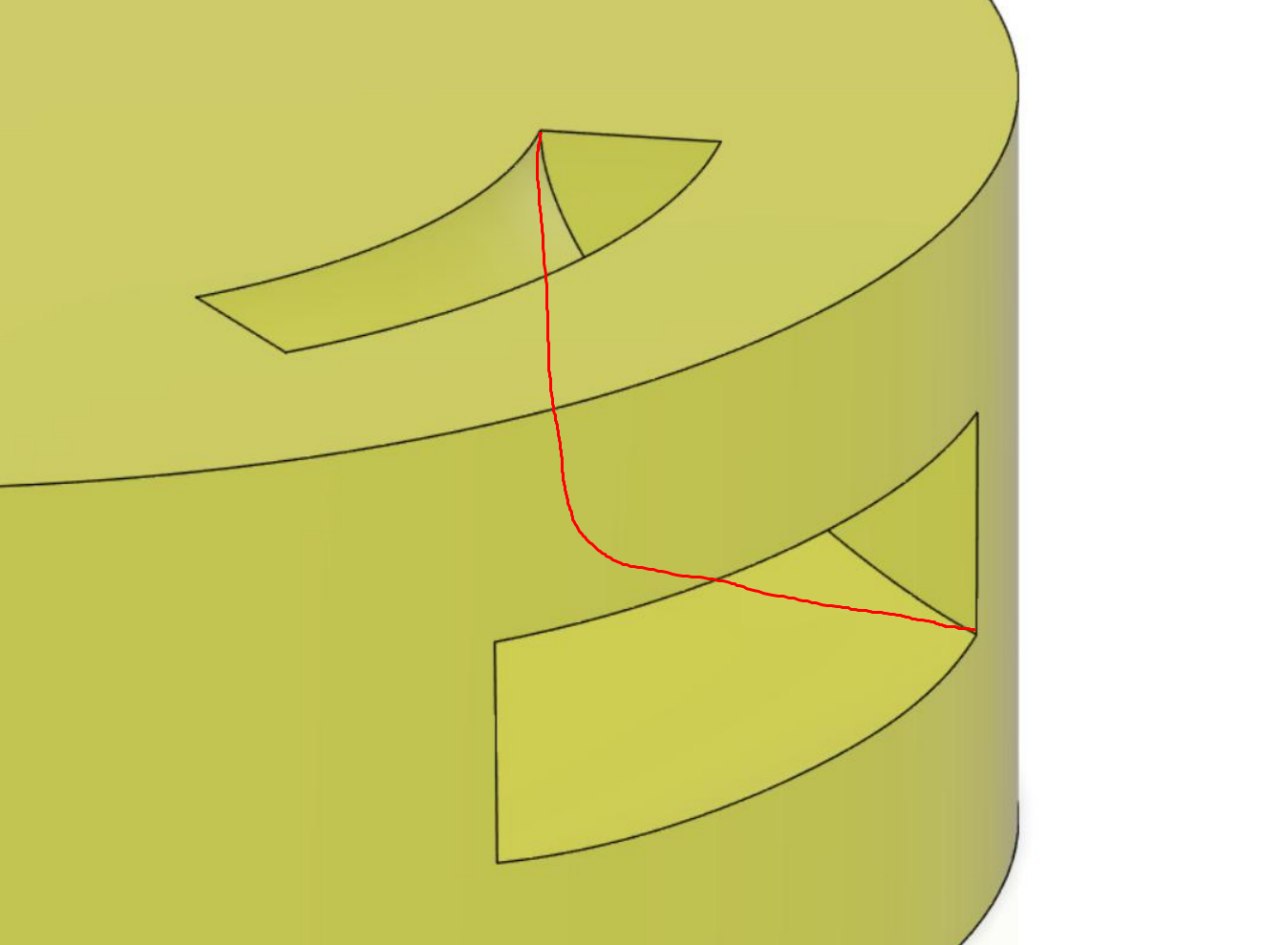

У меня было наоборот, когда строил эту штуку: начал с рельсами, но потом выкинул их нафиг и все стало хорошо сшиваться.
ЕМ
это у лофта сделанного с поверхностей тела только
Ага, вижу. Спасибо
АА
У меня было наоборот, когда строил эту штуку: начал с рельсами, но потом выкинул их нафиг и все стало хорошо сшиваться.
значит рельсы неправильно построили, не к тому были привязаны
AL
значит рельсы неправильно построили, не к тому были привязаны
К тому. Дело не в этом было. Что-то с касательностью, если правильно помню, то было G1 а надо было G2. Из-за этого сшивание выкидывали варнинг. Да и результат на вид хуже был.
AV
У меня там Connected и Direction а что за термины G0 и G1?
Ж0 - конектед. совпадение по координатам. ж1 - по касательной. ж2 - по кривизне. это термины из работы со сплайнами и с поверхностями
AV
без ПО под руками я не всегда помню как именно опции называются
ЕМ
Anton Vasiliev
Ж0 - конектед. совпадение по координатам. ж1 - по касательной. ж2 - по кривизне. это термины из работы со сплайнами и с поверхностями
Понятно, спасбио
AL
К тому. Дело не в этом было. Что-то с касательностью, если правильно помню, то было G1 а надо было G2. Из-за этого сшивание выкидывали варнинг. Да и результат на вид хуже был.
Наверное можно было это исправить, применив CP сплайн вместо дуги, но зачем, если можно сделать проще.
Наверное там у рельсы даже G0 было, из-за этого был варнинг когда в лофте ставил G1 или G2. Но в любом случае без рельс не было проблем попробовать оба и выбрать то, что что лучше выглядит. Точный профиль был не нужен. Короче – всё от конкретного случая зависит.
Наверное там у рельсы даже G0 было, из-за этого был варнинг когда в лофте ставил G1 или G2. Но в любом случае без рельс не было проблем попробовать оба и выбрать то, что что лучше выглядит. Точный профиль был не нужен. Короче – всё от конкретного случая зависит.
AL
Anton Vasiliev
без ПО под руками я не всегда помню как именно опции называются
Посмотрел во фьюже: Connect, Tangent, Curvature. Т.е. тоже самое но по английски.
