Чат Дяди Паши Fusion 360

2020 May 01

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
Револв. Вокруг одной из сторон. Толусите цилиндр плюс или минус конус
источник

А

Александр in Чат Дяди Паши Fusion 360
Alex
Нарисовать цилиндр.
Мувом повернуть
Отрезать лишнее плоскостью или граней от имеющейся детали.
Но всё это вообще не правильный подход.
так и делаю, рисую, наклоняю и т.п.)
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
Александр
какой самый просто способ сделать косое выдавливание? я не очень разбираюсь, привык что в плоскостях удобно скетчи делать, но сделать скетч под углом хз как
И под углом приходится
источник

А

Александр in Чат Дяди Паши Fusion 360
Anton Vasiliev
Револв. Вокруг одной из сторон. Толусите цилиндр плюс или минус конус
а вот это не очень понял, но почитаю
источник

A

Alex in Чат Дяди Паши Fusion 360
Александр
так и делаю, рисую, наклоняю и т.п.)
Правильно будет вот как.
Скетч, с прямой под углом, выходящей из центра системы координат, внутри самой себя как активный компонент.
Плоскость на траектории в точке которая не совпадает с началом координат.
Эскиз с окружностью.
Выдавливание.
Сплит боди плоскостью от системы координат.
И обязательно Ремув ненужного тела.
источник

A

Alex in Чат Дяди Паши Fusion 360
Как один из вариантов само собой.
источник

А

Александр in Чат Дяди Паши Fusion 360
Alex
Правильно будет вот как.
Скетч, с прямой под углом, выходящей из центра системы координат, внутри самой себя как активный компонент.
Плоскость на траектории в точке которая не совпадает с началом координат.
Эскиз с окружностью.
Выдавливание.
Сплит боди плоскостью от системы координат.
И обязательно Ремув ненужного тела.
я вот не очень понял, я умею делать ось под углом, но не знаю, как можно скетч наклонить образно... или это нормально, его можно?
источник

А

Александр in Чат Дяди Паши Fusion 360

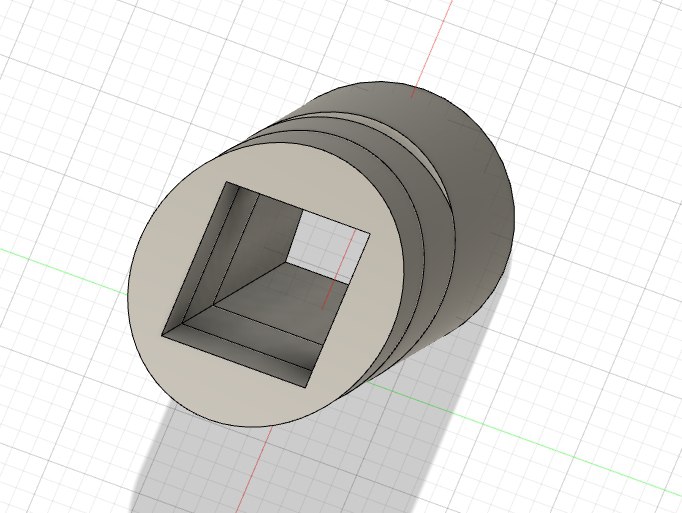

у меня тотальный фейл))) я сделал свой цилиндр с вырезом внутри, все объединил, теперь не знаю, как внутреннюю пустоту выеразть из основного тела...
источник

A

Alex in Чат Дяди Паши Fusion 360
Александр
я вот не очень понял, я умею делать ось под углом, но не знаю, как можно скетч наклонить образно... или это нормально, его можно?
Нарисовать линию в сторону из точки начала координат.
Нарисовать вертикальную линию.
Создать горизонтальность между их "нижними" точками.
Поставить размер угла на наклонную прямую.
Поставить размер на длину прямой.
И всё.
источник

А

Александр in Чат Дяди Паши Fusion 360
источник

A

Alex in Чат Дяди Паши Fusion 360
Александр
у меня тотальный фейл))) я сделал свой цилиндр с вырезом внутри, все объединил, теперь не знаю, как внутреннюю пустоту выеразть из основного тела...
Отредактировать операцию в таймлайне снизу.
источник

А

Александр in Чат Дяди Паши Fusion 360
Alex
Нарисовать линию в сторону из точки начала координат.
Нарисовать вертикальную линию.
Создать горизонтальность между их "нижними" точками.
Поставить размер угла на наклонную прямую.
Поставить размер на длину прямой.
И всё.
короче скетчи просто можно наклонять и давить под этим углом?
источник

A

Alex in Чат Дяди Паши Fusion 360
Если он есть.
источник

А

Александр in Чат Дяди Паши Fusion 360
таймлайн есть, вопрос, что я не знаю, что можно там отердактировать, чтобы это сделать, я просто совместил тела пока и все
источник

A

Alex in Чат Дяди Паши Fusion 360
Александр
короче скетчи просто можно наклонять и давить под этим углом?
Скетч это 2Д геометрия.
Всё что угодно можно нарисовать.
источник

А

Александр in Чат Дяди Паши Fusion 360
я просто думал скетчи жестко привязаны к плоскости и надо как-то создавать новую плоскость, чего я не умею
источник

A

Alex in Чат Дяди Паши Fusion 360
Александр
таймлайн есть, вопрос, что я не знаю, что можно там отердактировать, чтобы это сделать, я просто совместил тела пока и все
Правой кнопкой на элементе создания объекта, экструд или что то другое, и выбрать Edit.
И редактировать.
источник

A

Alex in Чат Дяди Паши Fusion 360
Александр
я просто думал скетчи жестко привязаны к плоскости и надо как-то создавать новую плоскость, чего я не умею
Вы запутались в терминологии. Надо больше примеров, чтобы было понятнее.
источник

А

Александр in Чат Дяди Паши Fusion 360

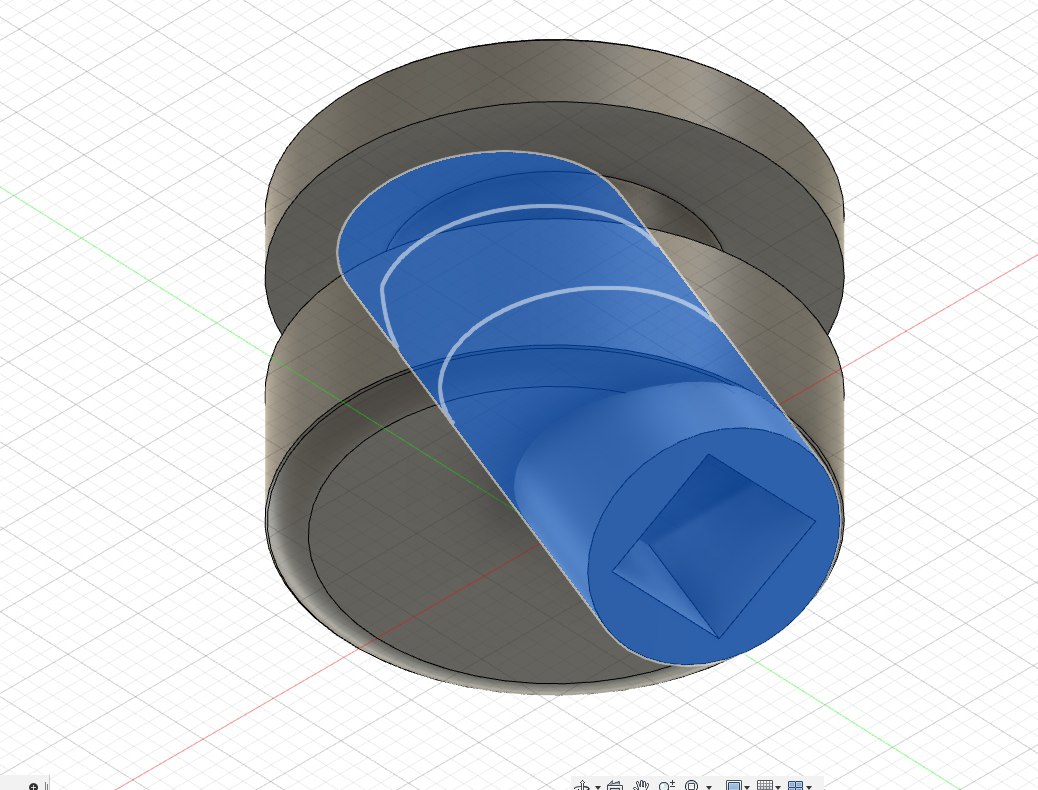

нее, я имею ввиду, у меня в 1 теле есть дырка, но при совмещении с другим она перекрывается, я об этом
источник

А

Александр in Чат Дяди Паши Fusion 360
источник
