а как на полукруглой грани сделать скетч (плоскость для скетча) чтоб потом отверстие сделать
Size: a a a
2020 April 28
A
а как на полукруглой грани сделать скетч (плоскость для скетча) чтоб потом отверстие сделать
Касательную плоскость создать.
S
а как на полукруглой грани сделать скетч (плоскость для скетча) чтоб потом отверстие сделать
Можно плоскость на 90 гр повернуть от верхней грани, и на ней нарисовать окружность
PM
Господа, доброго вечера. Проблемка. Имеется тело вытянутое выдавленные по нескольким сечениям, но теперь не могу к нему применить инструмент shell. Одно сечение было сильно упрощено, но не помогает.
поверхность больно ядрёная. Поэтому не получатся ее офсетнуть на 2 мм. Можно использовать силу и попробовать по частям через surface - offset поверхности получить. Но есть мнение, что лучше попытать упростить предшествующие лофты.
PM
вот там мне кажется херня какая-то
S
поверхность больно ядрёная. Поэтому не получатся ее офсетнуть на 2 мм. Можно использовать силу и попробовать по частям через surface - offset поверхности получить. Но есть мнение, что лучше попытать упростить предшествующие лофты.
Как вариант снова сделать, правда он и на 0.01 не хочет. Однако ночью мне Alex помогал и у него получилось на 0.5 шейл сделать. Странно очень, тк делал подобные детали (даже более изворотливые как мне кажется) и было ок.
S
Огромное спасибо Павел)
S
Вот что получалось до, заломы и изгибы куда хитрее, хотя наверное нет таких резких схождений
PM
да, для офсета и шелла проблемны резкие переломы и изгибы
U
Подскажите не открываеться
S
Павел, осмелюсь задать вопрос ещё вопрос. На печать не лезет вся деталь, хочу отсечь и напечатать частями, как проще всего сделать внутри трубы нахлест, который можно потом скрутить или склеить? Без костылей и 20 часов колдовства, как я это делаю)
U

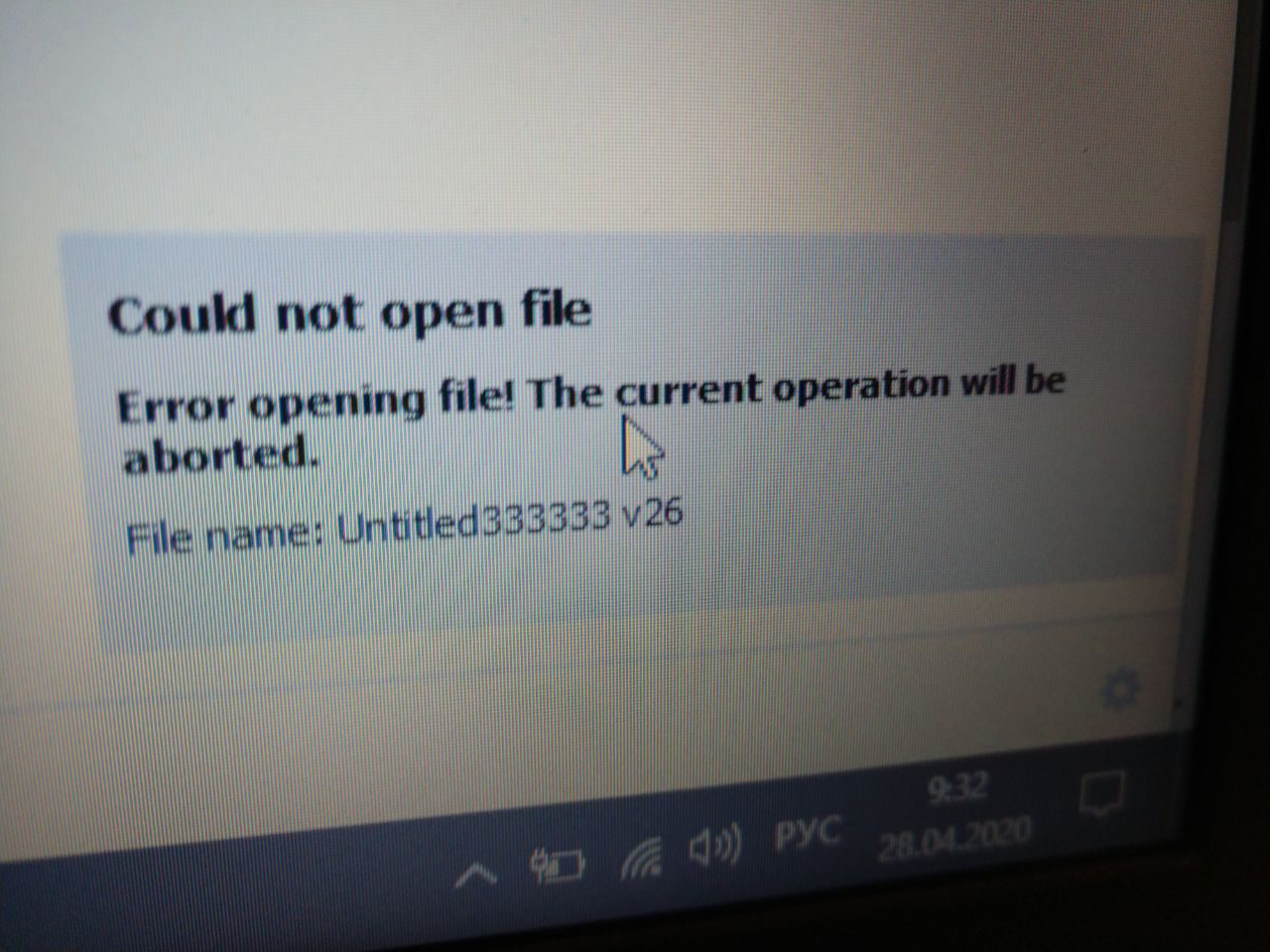

Такую ошибку выдаёт
АН
Павел, осмелюсь задать вопрос ещё вопрос. На печать не лезет вся деталь, хочу отсечь и напечатать частями, как проще всего сделать внутри трубы нахлест, который можно потом скрутить или склеить? Без костылей и 20 часов колдовства, как я это делаю)
Если рассечение перпендикулярное - кинуть эскиз на плоскость среза, спроецировать, пара оффсетов и пара экструдов для получения выступающей "ступеньки" внутри трубы.
S
Была бы деталь простая и рассекалась бы перпендикулярно линии среда полностью согласен, но вот эта труба будет резаться градусов на 45 к продольной оси и соответственно линии захода под вторую половину совсем иного характера и не имеют четкого вектора экструзии
S
Уже на работе, прошу прощения за кривость. Оранжевый плоскость сечения(старая версия детали, не опвхшая на столько) зелёным как я понимаю тот пластик, который будет заходить под основную деталь
PM
Была бы деталь простая и рассекалась бы перпендикулярно линии среда полностью согласен, но вот эта труба будет резаться градусов на 45 к продольной оси и соответственно линии захода под вторую половину совсем иного характера и не имеют четкого вектора экструзии
тогда то же самое, что порекомендовал Алексей, но только не экструд,а sweep. вдоль оси трубы.
S
О! Спасибо!) Как круто быть умным!)
