KP
palermo2400
а если я отдельно нарисую срез профиля и протяну его по спирали, прокатит?
да в принципе да, можно
Size: a a a
2020 April 04
p
Спасибо, буду пробовать.
KP
palermo2400
Спасибо, буду пробовать.
да и филет вроде работает
p
гдето накосячил видимо с телами и может наложились друг на друга, проверю эти моменты или переделаю все с нуля.
KP
palermo2400
гдето накосячил видимо с телами и может наложились друг на друга, проверю эти моменты или переделаю все с нуля.
у вас после протяжки видно что рубленые грани на краях... по тому и посоветовал, сделайте образующую спираль просто офсетом от квадрата
KP
ну или как вариант может вообще пружину вычесть из цилиндра... тут уже надо смотреть то что вам нужно конкретно
p
p

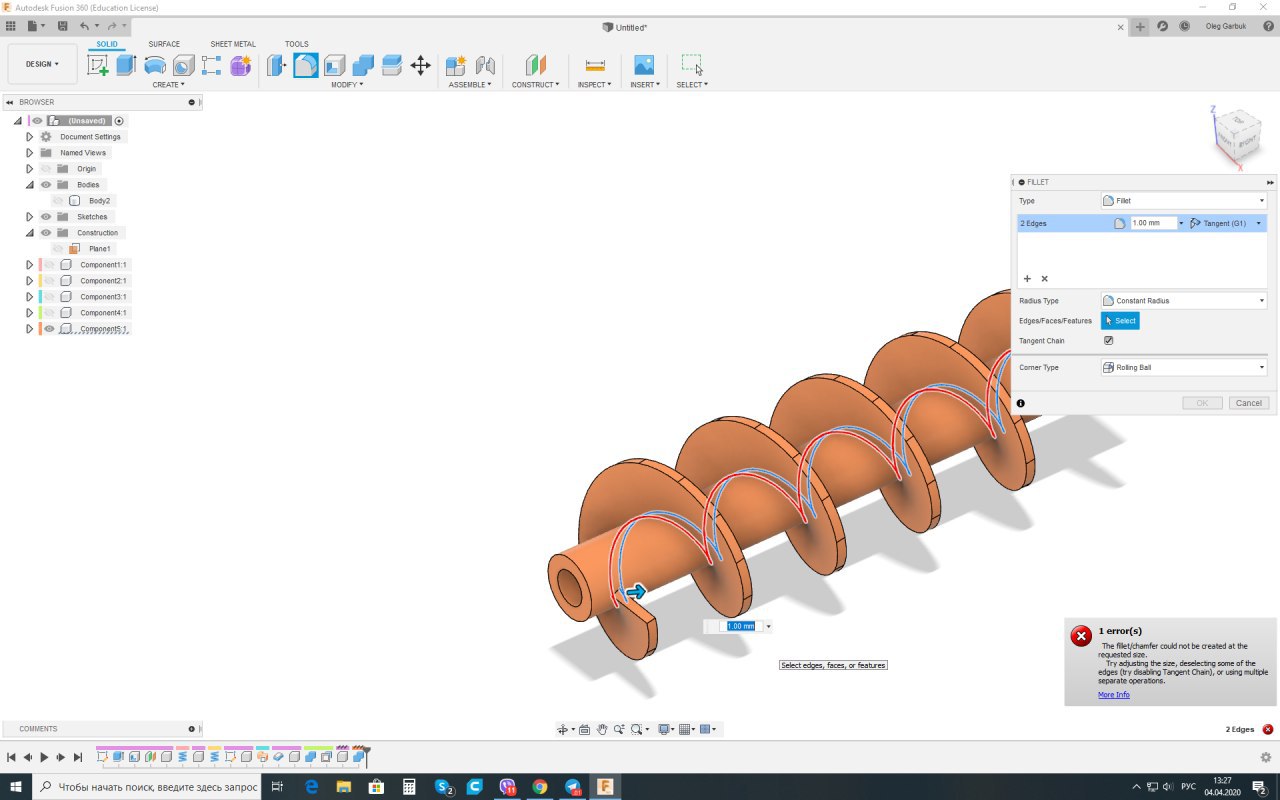

объединил все в одно тело и все равно не снимаются
p
А можно у вас попросить вашу модель шнека хочу глянуть как это построилось?
KP
palermo2400
А можно у вас попросить вашу модель шнека хочу глянуть как это построилось?

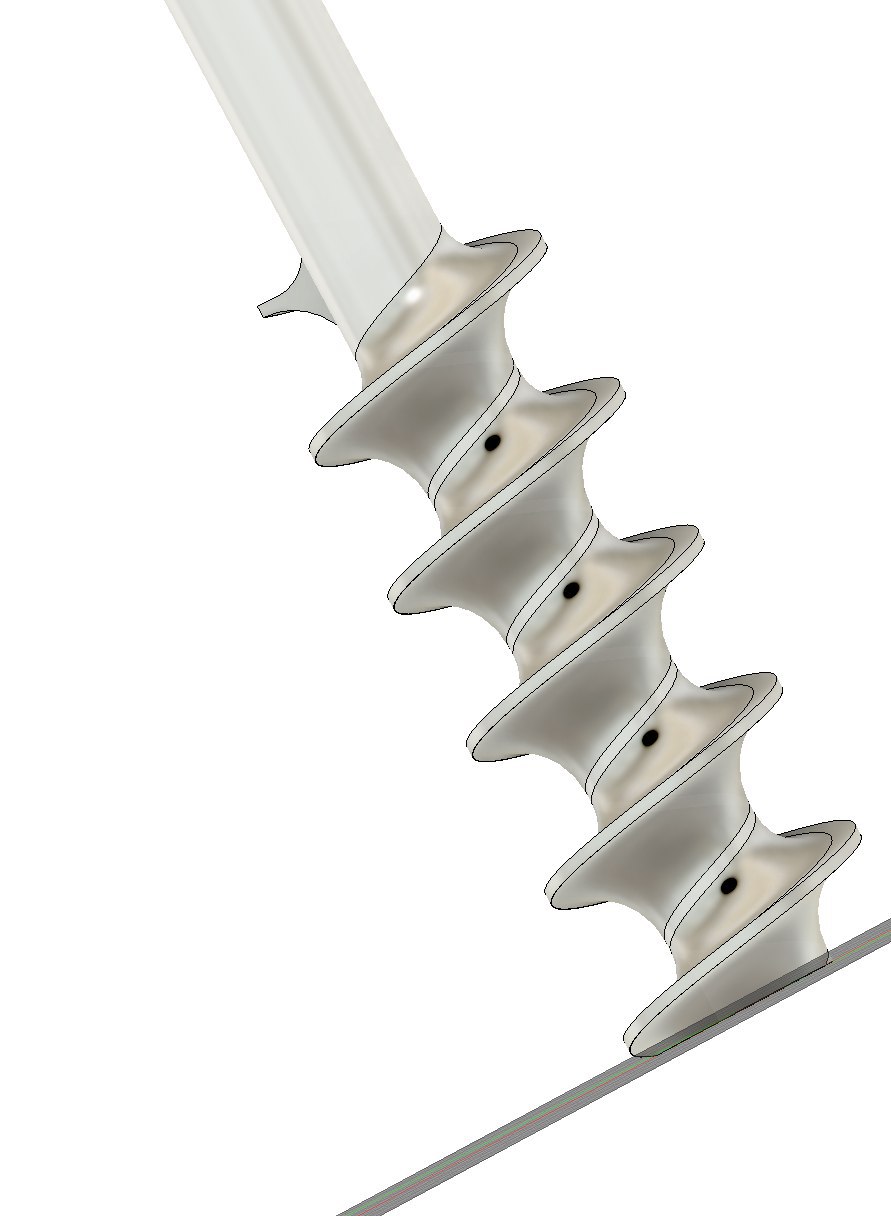

говорю же - образующая сделана офсетом от квадратной спирали, а не протяжкой
p
сейчас гляну, не совсем въезжаю как это
KP
palermo2400
сейчас гляну, не совсем въезжаю как это
пресс-пулл на верхней поверхности. или тикен в режиме патч
p
а, толщину так задять
KP
palermo2400
а, толщину так задять
ну так посчитайте)
KP
изначально она квадратная
KP

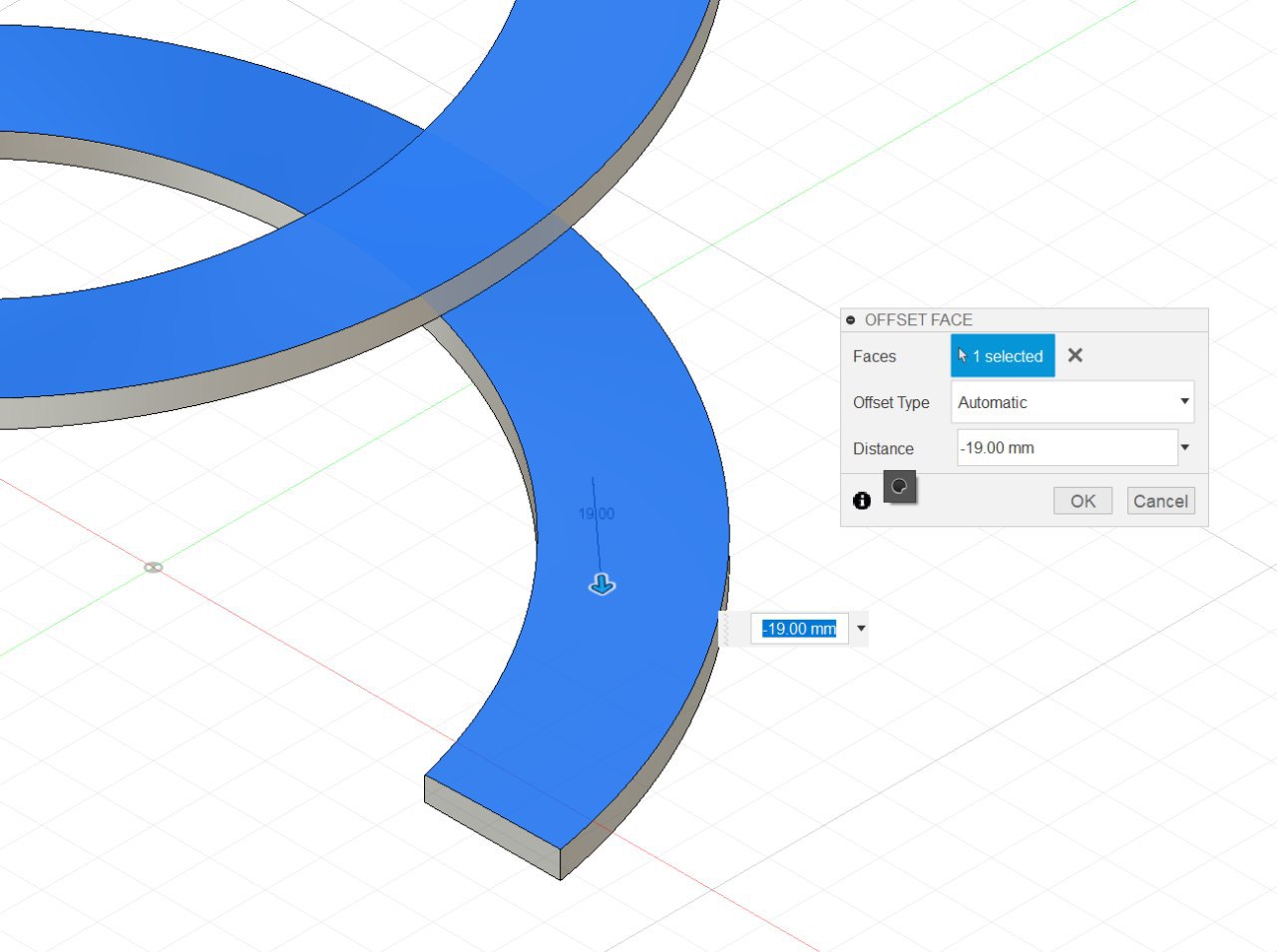

извиняюс, лучше не пресс пулл, а просто мув-фейс
KP
тк пресс-пулл под углом спирали там работает
KP

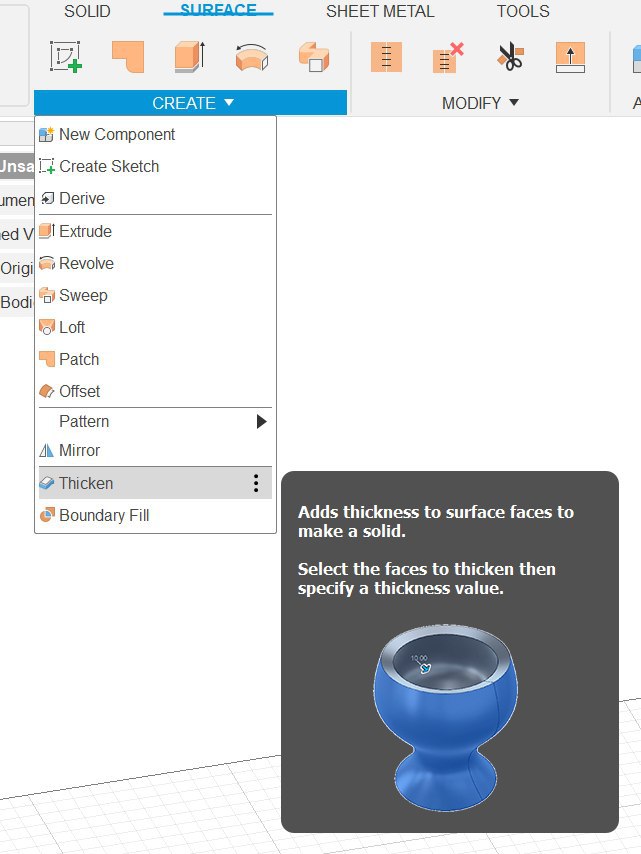

ну или тикен от плоскости просто
p
у меня спираль не имеет толщины, я ее тянул в режиме surface по одной паре рельс
KP
palermo2400
у меня спираль не имеет толщины, я ее тянул в режиме surface по одной паре рельс
