ну только там не по феншую все мех соединения и юстировка

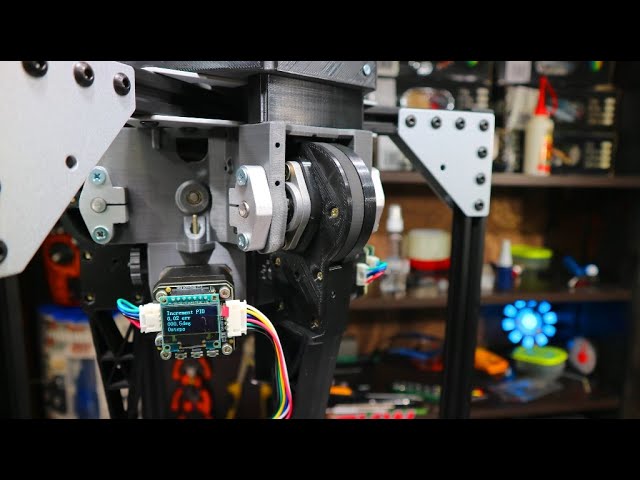

ты про это? https://youtu.be/zDRGo8pravI
Size: a a a
2020 March 30
KP
ты про это? https://youtu.be/zDRGo8pravI
да
О
тоесть у тебя будет круче?
KP
тоесть у тебя будет круче?
ну я могу нормально сделать опору с посадкой в натяг оси, преднатянуй шлифованными кольцами дуплексы в рычагах и тп. А то там колхоз с кривыми подшипниковыми опорами у него и подгонкой поджимая конусными винтами и смещая ось
KP
короче можно сразу нормально точно сделать
KP
идея то у него хорошая, но вот недостаток знаний как устроены всякие точные мех узлы видно. хотя тут ещё поправка на только печатные детали.. но все равно есть косяки
О
идея то у него хорошая, но вот недостаток знаний как устроены всякие точные мех узлы видно. хотя тут ещё поправка на только печатные детали.. но все равно есть косяки
Кто сам без греха...... Во общем все молодци, что чтото делает
M

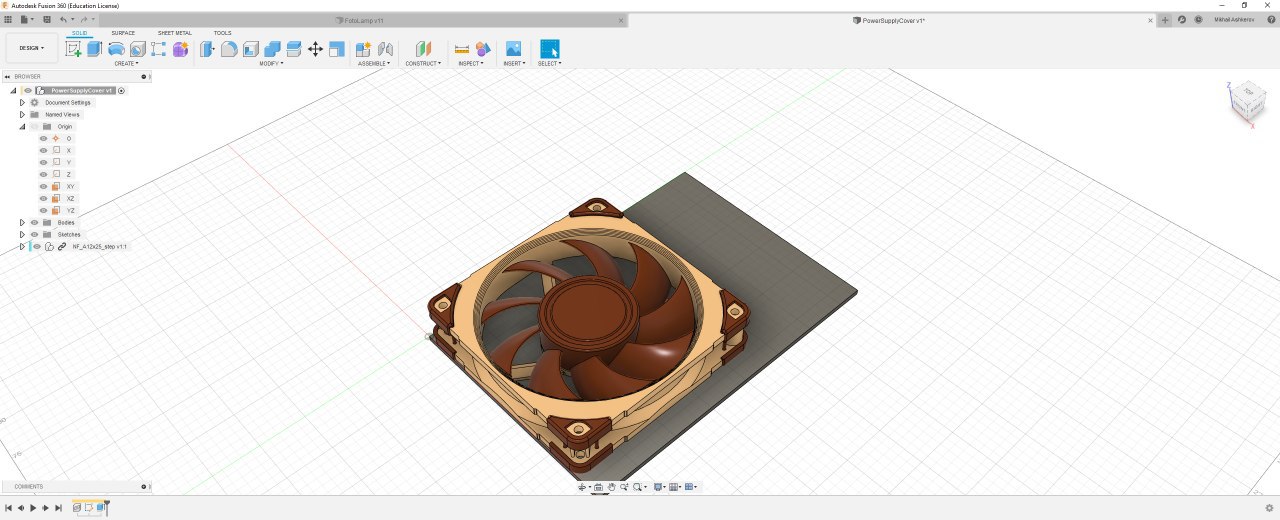

народ, подскажите как выровнять две детали одну по центру другой, пытался через две конструкционные плоскости каждая из которых как средняя на своей детали, неполучается...
PM
народ, подскажите как выровнять две детали одну по центру другой, пытался через две конструкционные плоскости каждая из которых как средняя на своей детали, неполучается...
align
M
align
чего с чем?
PM
а что у вас есть "центр"?
M
а что у вас есть "центр"?
конкретезирую... хочу подвинуть вентилятор по центру пластины, и чуть ниже центра по длинному краю... но в случае изменения размеров пластины не хочу руками переносить...
M
бахнуть две средние плоскости и и сделать совпадение по ним никак. нехочет фьюжин так
A
бахнуть две средние плоскости и и сделать совпадение по ним никак. нехочет фьюжин так
По плоскостям Фьюжен не работает с соединениями.
A
конкретезирую... хочу подвинуть вентилятор по центру пластины, и чуть ниже центра по длинному краю... но в случае изменения размеров пластины не хочу руками переносить...
Сделать через Joint.
PM
прям совсем правильно - это запихнуть вентилятор и пластину в компоненты. Потом в каждом компоненте сделать эскиз, в котором четенько отразить точку привязки с учетом геометрии (через project). И потом joint rigid между компонентами. Это прям идеально будет
M
прям совсем правильно - это запихнуть вентилятор и пластину в компоненты. Потом в каждом компоненте сделать эскиз, в котором четенько отразить точку привязки с учетом геометрии (через project). И потом joint rigid между компонентами. Это прям идеально будет
как я понял создать некую третью геометрию которая станет опорной и относительно нее выровнять эти две детали? ну или с тем же успехом я могу на эскизе на пластине бахнуть центр куда перенести потом вентилятор... но сути это не меняет...
KP
конкретезирую... хочу подвинуть вентилятор по центру пластины, и чуть ниже центра по длинному краю... но в случае изменения размеров пластины не хочу руками переносить...
а там центр поинта нет на вентиляторе снизу?
KP
как я понял создать некую третью геометрию которая станет опорной и относительно нее выровнять эти две детали? ну или с тем же успехом я могу на эскизе на пластине бахнуть центр куда перенести потом вентилятор... но сути это не меняет...
нет. в вентиляторе сделайте скетч с центр поинтом/габаритами. и за него притяните
PM
как я понял создать некую третью геометрию которая станет опорной и относительно нее выровнять эти две детали? ну или с тем же успехом я могу на эскизе на пластине бахнуть центр куда перенести потом вентилятор... но сути это не меняет...
не третью, а внутри каждого компонента создать вспомогательную
