Чат | Электрики 🔌💡

2021 March 29

p

pouter in Чат | Электрики 🔌💡
спасибон
источник

F

Firetracker in Чат | Электрики 🔌💡
Коллеги, добрый вечер, туповатый вопрос есть. Имеем двигатель на вентиляторе ДУ 132s4 ,  где бы найти его токовые характеристики точные и косинус фи.. Мощность на валу 7,5 квт. ШКП 10 Болид  для управления - привезли заказчики, Выкопировку из паспорта  ШКП приложил. Ток статора по старым данным 11 ,1 А..  Сечение которое хочу кинуть -2, 5 квадрата. 5 жил.. Собственно вопрос- почему нигде не хотят правильно писать мощности для подбора оборудования и сечений кабеля. Так принято с 90-х стало что ли?))
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡
Firetracker
Коллеги, добрый вечер, туповатый вопрос есть. Имеем двигатель на вентиляторе ДУ 132s4 ,  где бы найти его токовые характеристики точные и косинус фи.. Мощность на валу 7,5 квт. ШКП 10 Болид  для управления - привезли заказчики, Выкопировку из паспорта  ШКП приложил. Ток статора по старым данным 11 ,1 А..  Сечение которое хочу кинуть -2, 5 квадрата. 5 жил.. Собственно вопрос- почему нигде не хотят правильно писать мощности для подбора оборудования и сечений кабеля. Так принято с 90-х стало что ли?))
А на самом движке не указана его модель? Конкретные характеристики разве что там,если быстро. А если долго, то запросить у производителя вентилятора какие движки они ставят и запросить то е самое, но уже позже.
Да это исторически так сложилось. В принципе, для оценочного выбора кабеля хватит и мощности на валу, КПД, пальцем в небо - 0.92, значит у тебя 8квт движок
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡

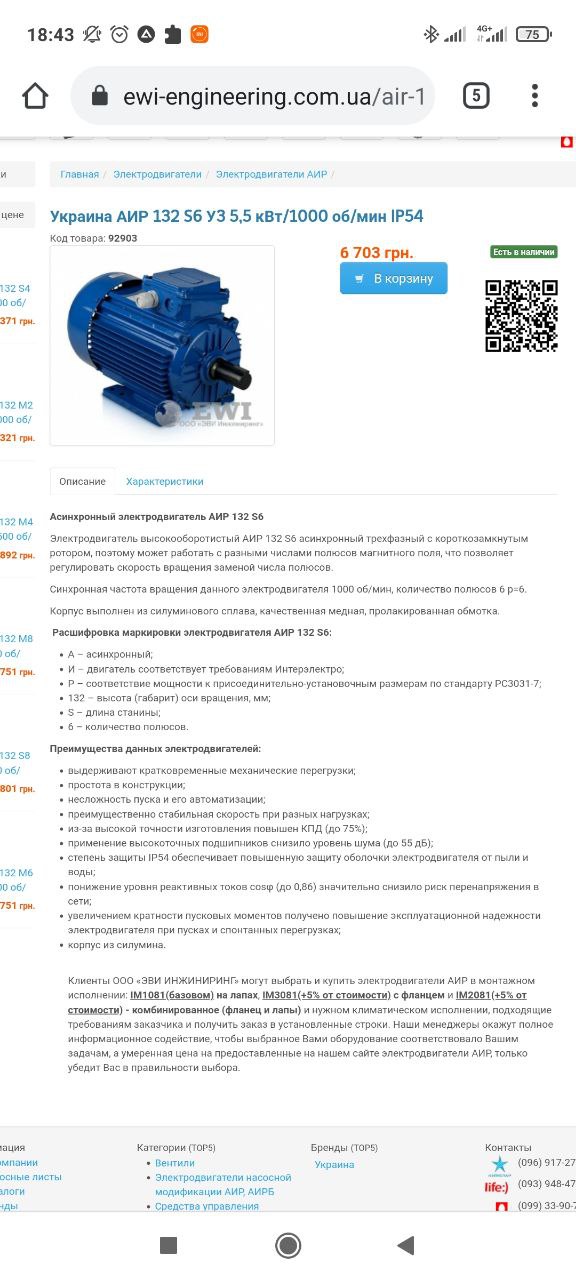

Вот что-то похожее на фото,но на 6 полюсов. Что-то ошибся я с КПД)
источник

F

Firetracker in Чат | Электрики 🔌💡
Maksym Samofalov
А на самом движке не указана его модель? Конкретные характеристики разве что там,если быстро. А если долго, то запросить у производителя вентилятора какие движки они ставят и запросить то е самое, но уже позже.
Да это исторически так сложилось. В принципе, для оценочного выбора кабеля хватит и мощности на валу, КПД, пальцем в небо - 0.92, значит у тебя 8квт движок
да нет у меня к нему ночью доступа. Пользуюсь данными из сети. Там два типа движков бывает, монтажник якобы говорит про 11 квт на валу, а в поставке в документах  от производителя 7,5 квт. Вот в справочнике энергетика старом что только нашел.
источник

F

Firetracker in Чат | Электрики 🔌💡
У 11 квт- 22 ампера. В паспорте на ШКП- НОМИНАЛЬНЫЙ КОММУТИРУЕМЫЙ ТОК 25 Ампер.
источник

V

Viktor in Чат | Электрики 🔌💡
Firetracker
Коллеги, добрый вечер, туповатый вопрос есть. Имеем двигатель на вентиляторе ДУ 132s4 ,  где бы найти его токовые характеристики точные и косинус фи.. Мощность на валу 7,5 квт. ШКП 10 Болид  для управления - привезли заказчики, Выкопировку из паспорта  ШКП приложил. Ток статора по старым данным 11 ,1 А..  Сечение которое хочу кинуть -2, 5 квадрата. 5 жил.. Собственно вопрос- почему нигде не хотят правильно писать мощности для подбора оборудования и сечений кабеля. Так принято с 90-х стало что ли?))
Насчет сечения - не будут писать, ибо расстояние имеет важный фактор. Есть формулы, и есть готовые калькуляторы, пользуйтесь.
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡
Firetracker
да нет у меня к нему ночью доступа. Пользуюсь данными из сети. Там два типа движков бывает, монтажник якобы говорит про 11 квт на валу, а в поставке в документах  от производителя 7,5 квт. Вот в справочнике энергетика старом что только нашел.
У нас бывали ошибки в обе стороны. Так что лучше завтра узнать точно, что таки приехало и не по бумагам, а по факту, так как бьют не по паспорту:)
источник

F

Firetracker in Чат | Электрики 🔌💡
Viktor
Насчет сечения - не будут писать, ибо расстояние имеет важный фактор. Есть формулы, и есть готовые калькуляторы, пользуйтесь.
Да отличный калькулятор один мне попадался на Украинских сайтах. Там по прикидкам было 2, 5 квадрата.
источник

F

Firetracker in Чат | Электрики 🔌💡
Maksym Samofalov
У нас бывали ошибки в обе стороны. Так что лучше завтра узнать точно, что таки приехало и не по бумагам, а по факту, так как бьют не по паспорту:)
Там просто из за этого может сечение коробов для ОКЛ изменится)) А их тоже уже привезли..
источник

V

Viktor in Чат | Электрики 🔌💡
Где то поставят двигатель возле источника тока, а где то - за 400 метров. Сечения будут абсолютно разные, превышающие сечения проводки в барно мотора в разы..
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡
Firetracker
Там просто из за этого может сечение коробов для ОКЛ изменится)) А их тоже уже привезли..
А я тебе о чем, не бери дурного в голову) если приехал не тот движок, просто оформляете возврат и не мучаетесь)
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡
Viktor
Где то поставят двигатель возле источника тока, а где то - за 400 метров. Сечения будут абсолютно разные, превышающие сечения проводки в барно мотора в разы..
Человек по жилищному строительству работает, ты просто с ним не пересекался ещё. Там таких длин нет. Все относительно рядом, так как дорого ставить далеко
источник

F

Firetracker in Чат | Электрики 🔌💡
Maksym Samofalov
А я тебе о чем, не бери дурного в голову) если приехал не тот движок, просто оформляете возврат и не мучаетесь)
вызов крана 350000 рублей)), я не готов так пока решать)) И все ШКП не готов менять. Надо просто разобраться в терминах и определениях. И самое главное - включить их нет пока возможности, чтобы реально замерить.
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡
Firetracker
вызов крана 350000 рублей)), я не готов так пока решать)) И все ШКП не готов менять. Надо просто разобраться в терминах и определениях. И самое главное - включить их нет пока возможности, чтобы реально замерить.
Это на крышу? 7.5 кВт ДУ это не большой. По идее, в люльке спустите
источник

V

Viktor in Чат | Электрики 🔌💡
Maksym Samofalov
Человек по жилищному строительству работает, ты просто с ним не пересекался ещё. Там таких длин нет. Все относительно рядом, так как дорого ставить далеко
Понятно, но я отвечал на вопрос про указание сечений на неймплейте мотора
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡
Viktor
Понятно, но я отвечал на вопрос про указание сечений на неймплейте мотора
Все верно, претензий к правильности ответа нет)
источник

F

Firetracker in Чат | Электрики 🔌💡
Viktor
Понятно, но я отвечал на вопрос про указание сечений на неймплейте мотора
Это раньше в паспортах и пособиях писали. До 10- 15 метров можно  ставить минимальное. Вопрос падения в линии до РЩ  пока не рассматриваю. Теоретически там щит на квт 150- 200 наверное будет.
источник

MS

Maksym Samofalov in Чат | Электрики 🔌💡
Firetracker
вызов крана 350000 рублей)), я не готов так пока решать)) И все ШКП не готов менять. Надо просто разобраться в терминах и определениях. И самое главное - включить их нет пока возможности, чтобы реально замерить.
А по расчету расхода воздуха эта улитка подходит?
